Zkratovací souprava NN 6kA - 153001

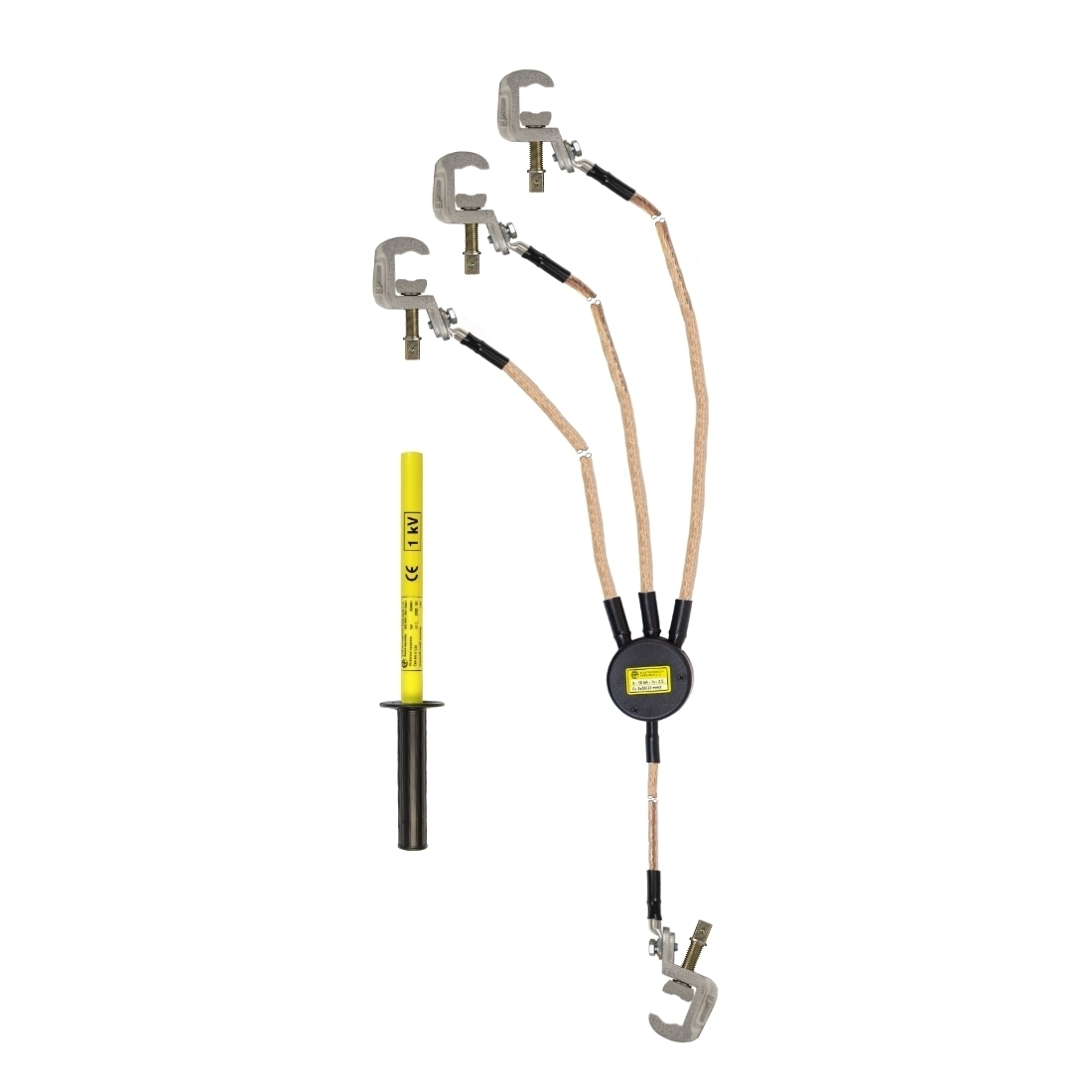

Zkratovací souprava je určena ke zkratování a uzemnění obvodů v rozvodnách a transformovnách se sdruženým napětím do 1000 V o kmitočtu 50 Hz. Je složena ze tří vodičových svorek, jedné zemnící svorky, zkratovacích lan a jedné izolační tyče, která umožňuje bezpečné nasazení a dotažení vodičových svorek. Zkratovací souprava je typově odzkoušena a splňuje normy ČSN EN 61230 a PNE 35 9700.

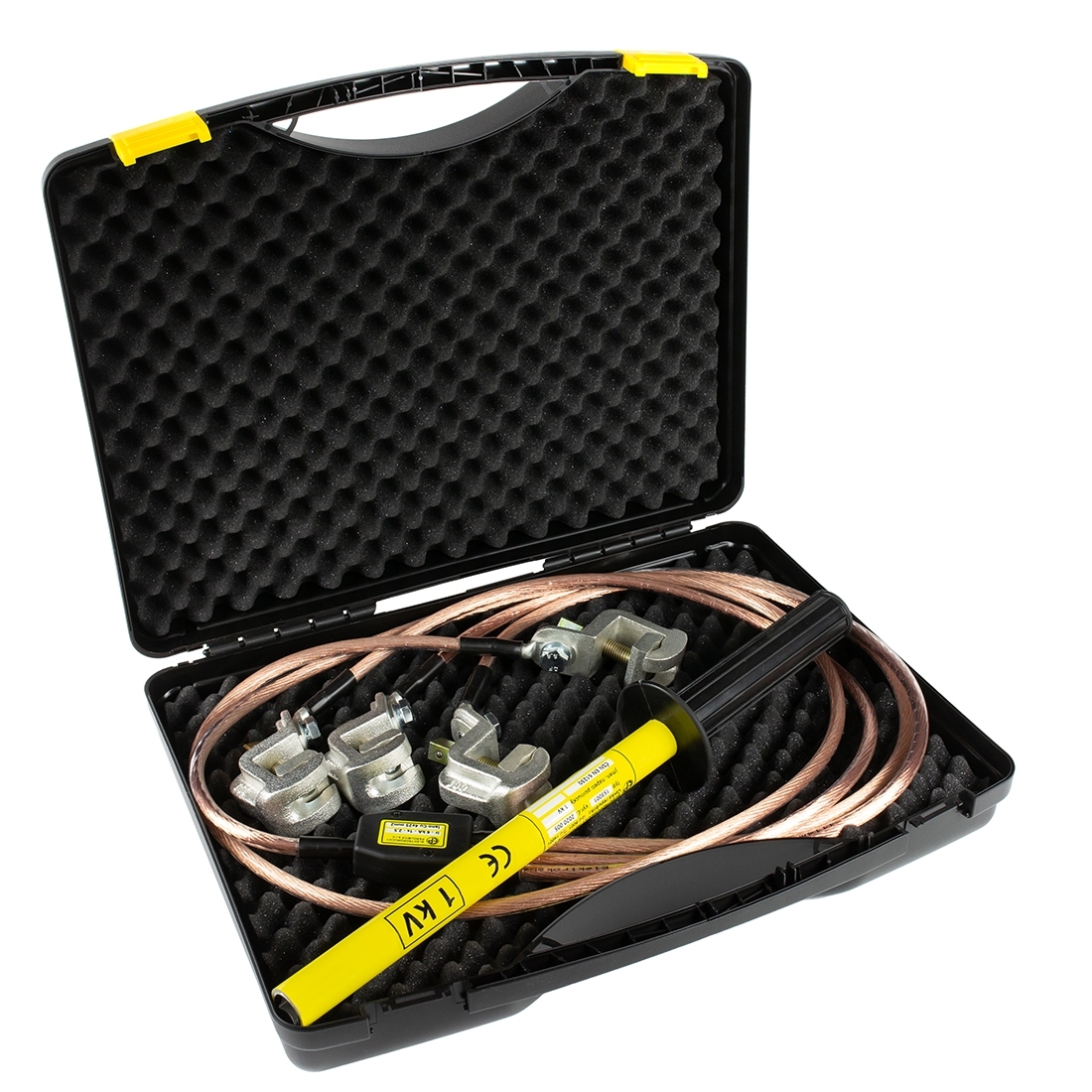

Zkratovací souprava je dodávaná včetně ochranného pouzdra.

Zkratovací souprava typ 153001

Zkratová odolnost: 6 kA/1s
Hmotnost soupravy: 4 kg

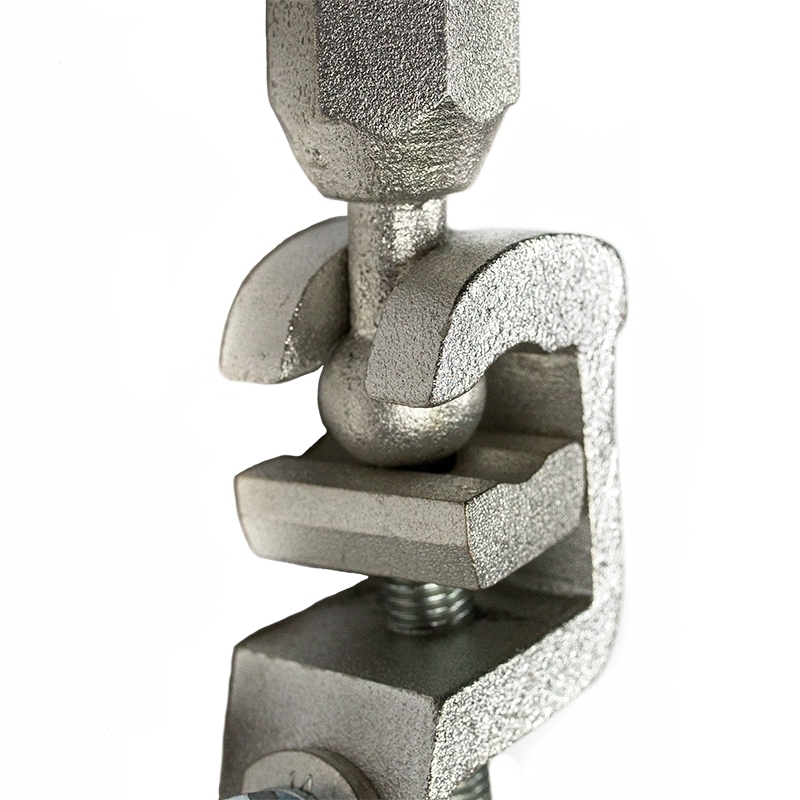

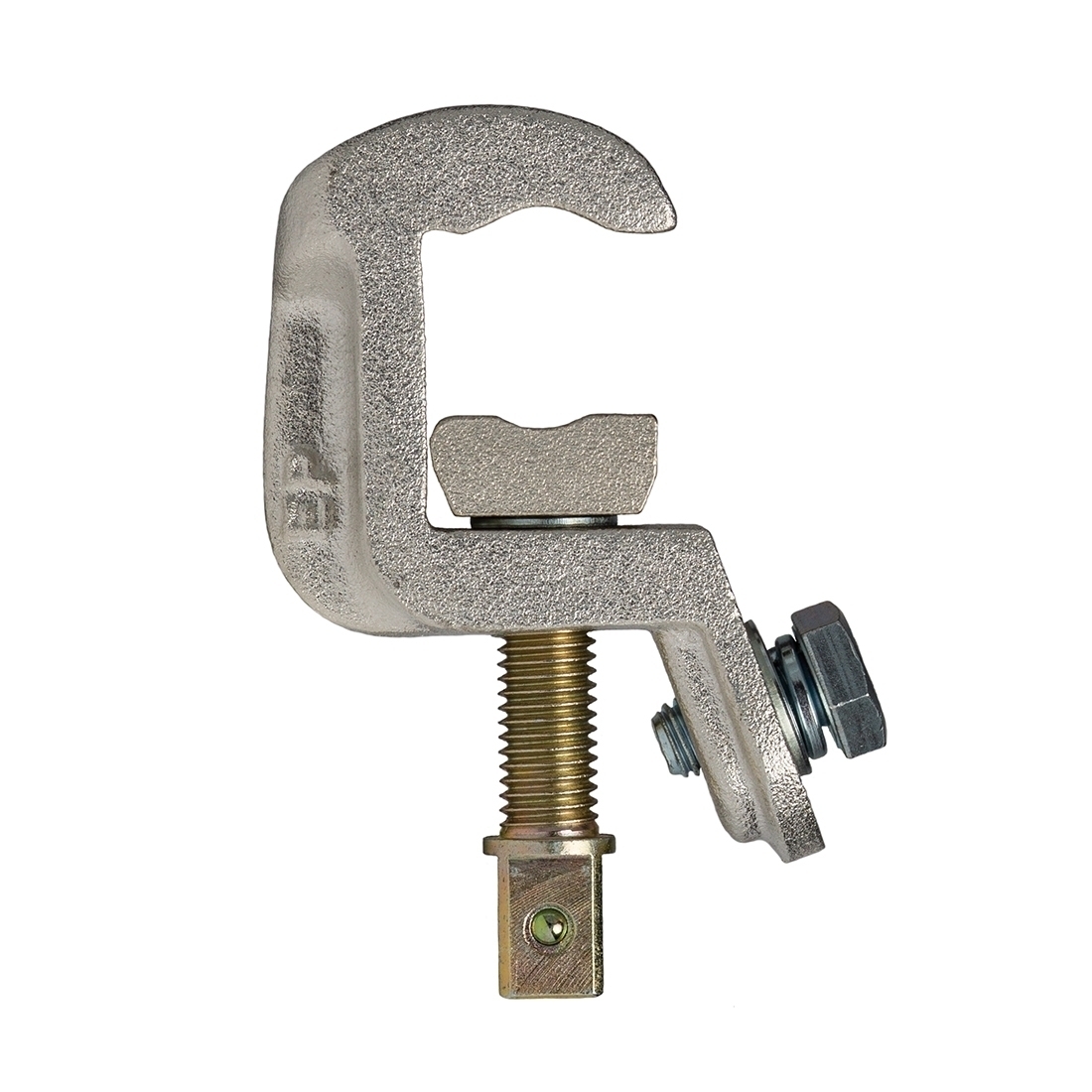

Připojení vodičových svorek
Kulový bod: Ø 20 mm
Plochý vodič do: ≠ 20 mm
Kruhový vodič: Ø 5 – 20 mm
T bod: Ø 15 mm

Připojení zemnící svorky
Kulový bod: Ø 20 mm
Plochý vodič do: ≠ 20 mm
Kruhový vodič: Ø 5 – 20 mm
T bod: Ø 15 mm

Izolační tyč
1 ks
Jednodílné provedení
Celková délka: 0,45 m

Zkratovací lana
1 ks (svazek zkrat. lan)
Průřez fáz. lan: 25/35/50/70 mm²
Průřez zem. lana: 25/35/50/70 mm²
Délka fázových lan: 0,8 m
Délka zemnícího lana: 1,5 m
