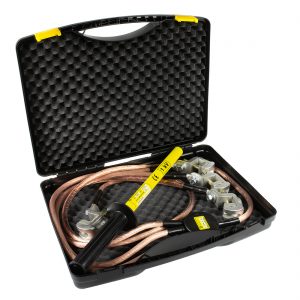

Zkratovací souprava 1 kV pro kul. body, typ 153001, zkrat. odolnost: 10 kA/1s

Parametry

Zkratovací souprava typ 153001

zkratová odolnost: 10 kA/1s
hmotnost soupravy: 6,5 kg

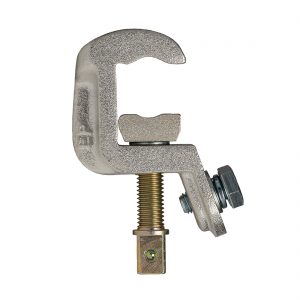

Připojení vodičových svorek

kulový bod:    Ø 20 mm
plochý vodič do:    ≠ 20 mm
kruhový vodič:    Ø 5 – 20 mm
T bod:    Ø 15 mm

Připojení zemnící svorky

kulový bod:    Ø 20 mm
plochý vodič do:    ≠ 20 mm
kruhový vodič:    Ø 5 – 20 mm
T bod:    Ø 15 mm

Izolační tyč

1 ks
jednodílné provedení
celková délka: 0,45 m

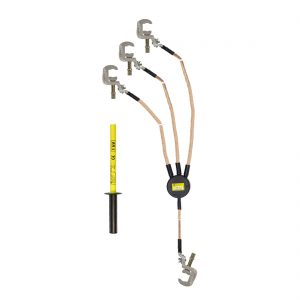

Zkratovací lana

1 ks (svazek zkrat. lan)
průřez fáz. lan:50 mm²
průřez zem. lana: 35 mm²
délka fázových lan: 0,8 m
délka zemnícího lana: 1,5 m
