POPIS
výrobková řada: Harmony XAP

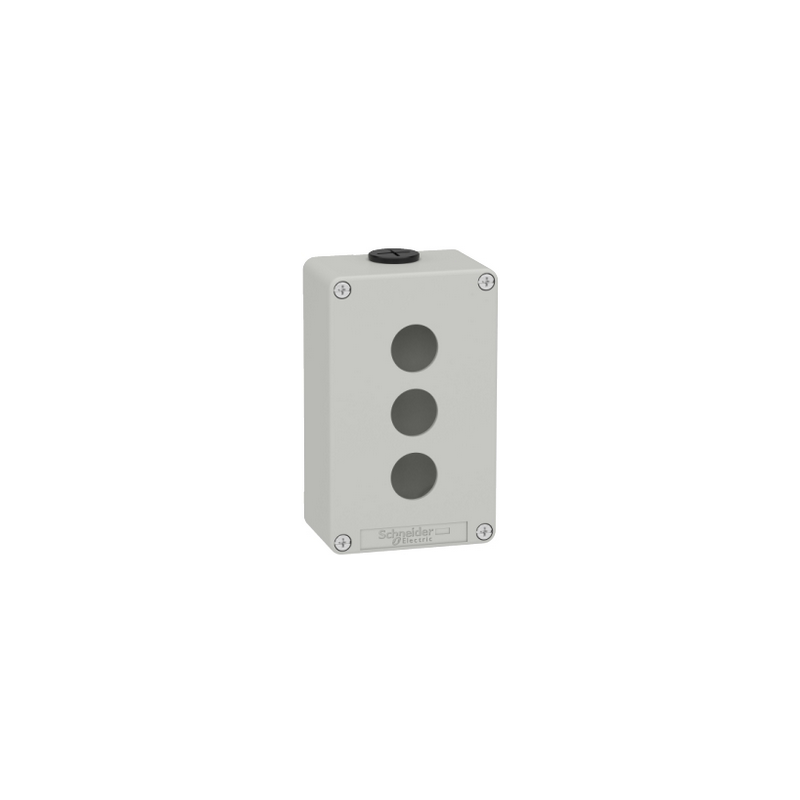

typ produktu nebo součásti: Odlitá prázdná řídící stanice
označení přístroje: XAPD
použití výrobku: Pro ovládací a signalizační jednotky Ø 22 mm
velikost čelního panelu: 80 x 130 mm
použitelná hloubka: 49 mm
počet otvorů: 3 otvory
barva základní skříně: Šedá (RAL 7035)
barva víka: Šedá (RAL 7035)
materiál: Odlévaný zinek
prodej v nedělitelném množství: 1
stupeň krytí IP:
IP65 podle EN/IEC 60529 a EN/IEC 60947-5-1
IP66 podle EN/IEC 60529 a EN/IEC 60947-5-1
IP69 podle EN/IEC 60529 a EN/IEC 60947-5-1
počet vertikálních řad: 1
počet horizontálních řad: 3
rozměry výřezu: Ø 22 mm
typ ovladače: Kovový
kabelová průchodka: 2 x kabelová průchodka podle ISO
typ vývodky: M20 x 1,5
CAD celková šířka: 80 mm
CAD celková výška: 130 mm
CAD celková hloubka: 51,5 mm
hmotnost přístroje: 0,61 kg
stupeň ochrany: TC
teplota okolí pro uskladnění: -40…70 °C
provozní teplota: -25…70 °C
třída ochrany před úrazem elektrickým proudem: Třída I podle EN/IEC 61140
stupeň ochrany:
UL type 4 podle UL 50 E
UL type 4X podle UL 50 E
stupeň ochrany IK: IK07 podle EN/IEC 62262
odolnost proti chemikáliím: Special treatment can be obtained on request
certifikace výrobku: UL, cULus, EAC
