Konstrukce kabelu
Vodič: Měděný drát AWG23 0.56 ± 0.01 mm
Izolace: Skin-Foam-Skin 1.35 ± 0.08 mm
Stínění: Hliníková fólie 0.06 mm kolem každého páru
Zemnící vodič: Cínovaná měď 0.4 mm
Tloušťka pláště: 0.7 mm
Průměr kabelu: 7.7 ± 0.5 mm
Barva pláště: 2003 - oranžová
Technická data
Šířka pásma: 500 MHz
Podporované protokoly: 10GBaseT
Podporované PoE standardy: PoE, PoE+

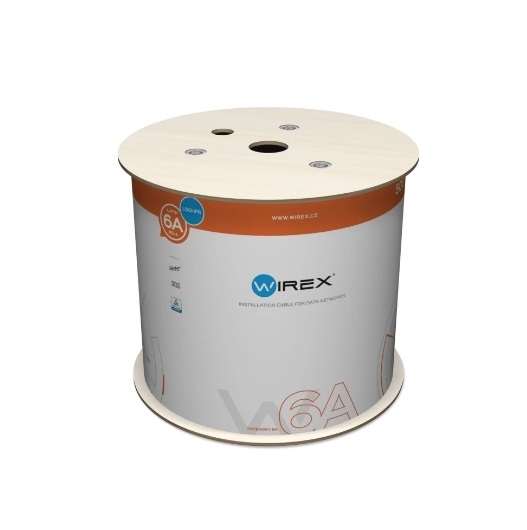

Balení: Cívka 500m s číslováním 0–500 m
Nehořlavost: CPR dle B2ca-s1a,d0,a1
Varianta stínění: U/FTP
Hmontnost kabelu: 29kg/500 m
Elektrické vlastnosti
Impedance vodiče: Max. 9.5 Ω/100 m
Odchylka impedance vodiče: Max. 2.5 %
Izolační odpor: Min. 5000 MΩ*km (při DC 500 V/1 min)
Dielektrická odolnost: 1 kV (při DC 1 min, jádro-jádro)
Kapacita: Max. 5.6 nF/100 m
Rozdíl zpoždění signálu: Max. 45 ns/100 m (při 1 MHz – 100 MHz)
NVP: 67,50%
Kategorie CAT6A
Stínění Stíněný
Plášť LSOH
Třída reakce na oheň B2ca
Výrobce WIREX
Návin 500m
