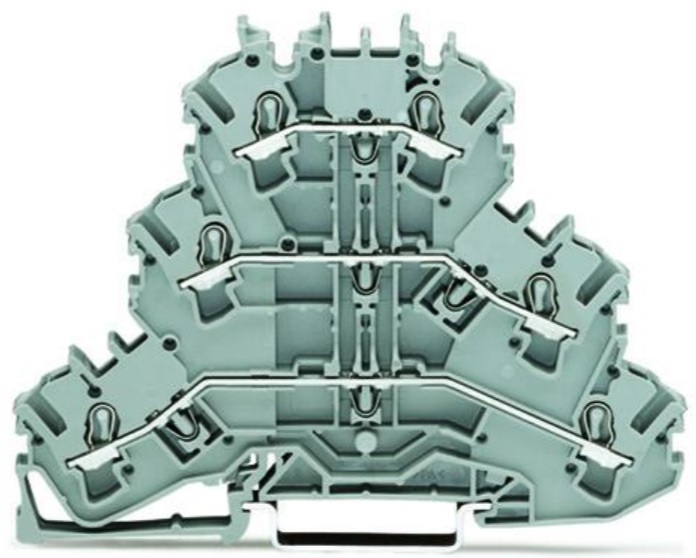

WAGO Třípatrová svorka; Průchozí/průchozí/průchozí svorka; L/L/L​; Bez držáku popisu 2002-3201

WAGO Třípatrová svorka; Průchozí/průchozí/průchozí svorka; L/L/L​; Bez držáku popisu 2002-3201
Kód produktu: E19131000428
Výrobce: WAGO-Elektro spol. s r.o.
Na objednávku
76,92 CZK s DPH / KS
63,57 CZK bez DPH
MJ: KS
Hmotnost
0,016845 kg
Poznámka k balení
Elektrické údaje
Návrhové hodnoty podle IEC/EN
Návrhové hodnoty dle
IEC/EN 60947-7-1
Overvoltage category
III
III
II
Pollution degree
3
2
2
Návrhové napětí
500 V
-
-
Návrhové rázové napětí
6 kV
-
-
Jmenovitý proud
24 A
-
-
Current at conductor cross-section (max.) mm²
28 A
-
-
Návrhové hodnoty podle UL 1059
Atesty dle
UL 1059
Use group
B
C
D
Jmenovité napětí dle
300 V
300 V
600 V
Jmenovitý proud dle
20 A
20 A
5 A
Návrhové hodnoty podle CSA
Atesty dle
CSA 22.2 No 158
Use group
B
C
D
Jmenovité napětí dle
600 V
600 V
-
Jmenovitý proud dle
20 A
20 A
-
Informace o ochraně proti výbuchu
Reference hazardous areas See “Downloads – Documentation – Additional Information: Technical Section; Technical Explications”
Návrhové hodnoty podle ATEX: PTB 03 ATEX 1162 U / IECEx: PTB 03.0004U (Ex eb IIC Gb)
Jmenovité napětí podle EN (Ex e II) 440V
Jmenovitý proud (Ex e II) 19A
Jmenovitý proud (Ex e II) 17A
Power loss
Power loss, per pole (potential) 0,766W
Rated current IN for specified power loss 24A
Resistance value for specified, current-dependent power loss 0,001Ω
Údaje o připojení
Celkový počet připojovacích bodů 6
Celkový počet potenciálů 3
Počet úrovní 3
Počet otvorů pro můstky 6
Připojení 1
Připojovací technika Push-in CAGE CLAMP®
Typ připojení (1) 3
Způsob ovládání Ovládací nástroj
Materiály připojitelných vodičů Měď
Jmenovitý průřez 2,5 mm²
Plný vodič 0,25 … 4 mm² / 22 … 12 AWG
Plný vodič; připojení přímým zasunutím 0,75 … 4 mm² / 18 … 12 AWG
Jemně laněný vodič 0,25 … 4 mm² / 22 … 12 AWG
Jemně laněný vodič; s izolovanou dutinkou 0,25 … 2,5 mm² / 22 … 14 AWG
Jemně laněný vodič; s dutinkou; připojení přímým zasunutím 1 … 2,5 mm² / 18 … 14 AWG
Upozornění (průřez vodiče) V závislosti na vlastnostech vodiče může být možné přímým zasunutím připojit i vodič s menším průřezem
Délka odizolování 10 … 12 mm / 0.39 … 0.47 palců
Směr zapojení Čelní zapojení
Připojení 2
Typ připojení 2 3
Geometrické údaje

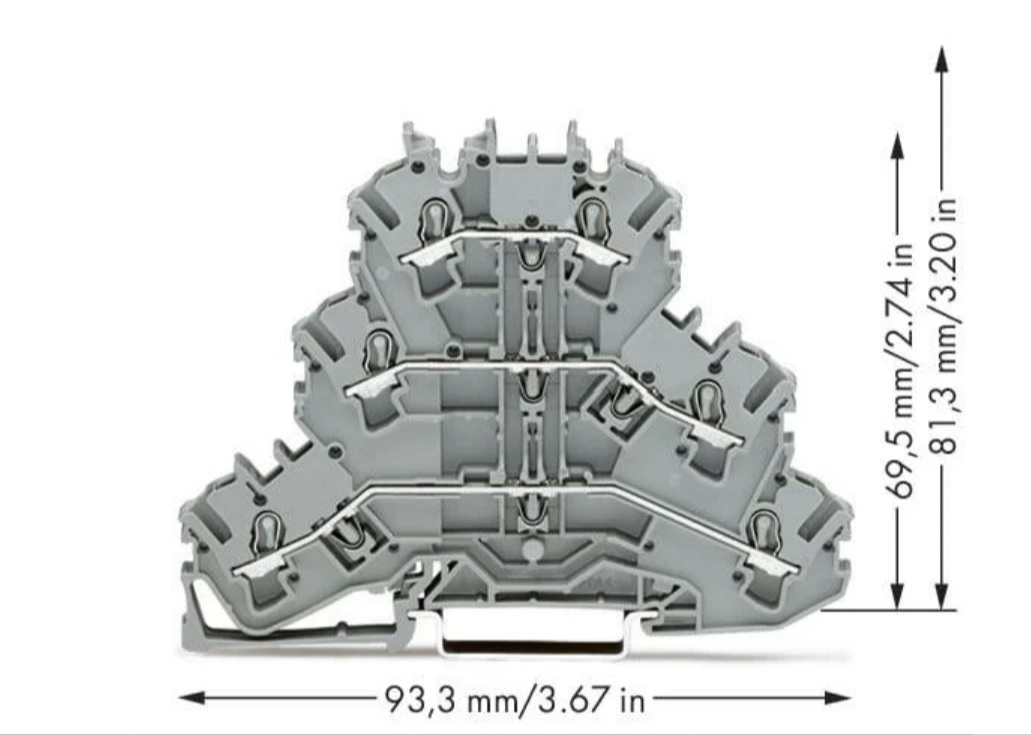

Šířka 5,2 mm / 0.205 palců
Výška 93,3 mm / 3.673 palců
Hloubka od horní hrany DIN lišty 81,3 mm / 3.201 palců
Mechanické údaje
Potential marking L/L/L
Způsob montáže Lišta DIN 35
Úroveň pro značení Středové/boční značení
Údaje o materiálu
Upozornění k údajům o materiálu
Information on material specifications can be found here
Barva Šedá
Materiálová skupina I
Izolační materiál Polyamid (PA 66)
Třída hořlavosti podle UL94 V0
Požární zatížení 0,316MJ
Hmotnost 16,8g
