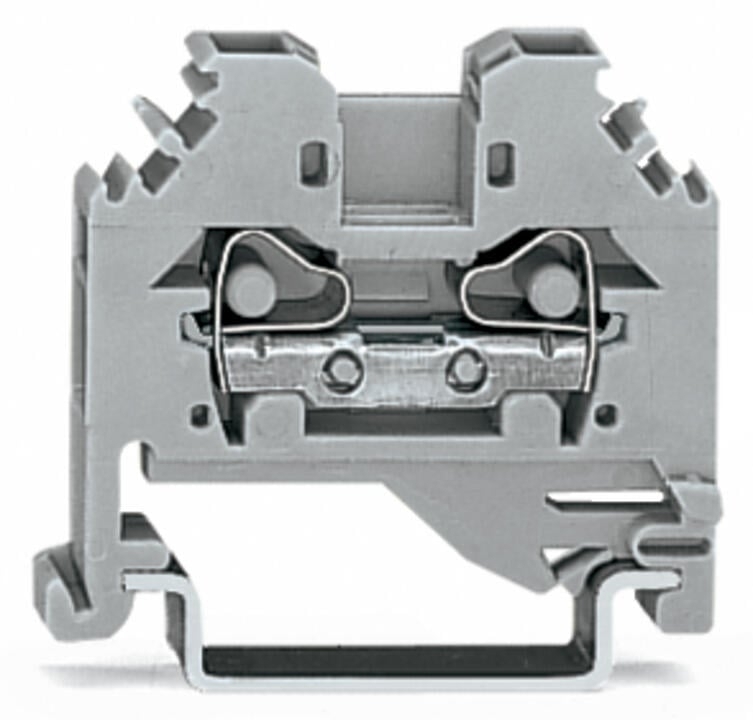

Údaje o připojení
Připojovací body 2
Celkový počet potenciálů 1
Počet úrovní 1
Připojení 1
Připojovací technika CAGE CLAMP®
Způsob ovládání Ovládací nástroj
Materiály připojitelných vodičů Měď
Hliník
Materiály připojitelných vodičů (upozornění) Připojování hliníkových vodičů
Při použití kontaktní pasty WAGO Alu-Plus jsou pružinové svorky WAGO vhodné pro plné hliníkové vodiče do 4 mm² / 12 AWG. 249-130.
Přednosti kontaktní pasty Alu-Plus:
Při upínání automaticky ničí zoxidovanou vrstvu.
Zabraňuje opětovné oxidaci kontaktního místa.
Zabraňuje elektrolytické korozi mezi hliníkovými a měděnými vodiči (ve stejné svorce).
Zajišťuje dlouhodobou ochranu proti korozi.
Při používání svorek s pružinovou připojovací technikou CAGE CLAMP® je nejprve potřeba hliníkové vodiče očistit břitem a pak hned zasunout do kontaktního místa naplněného kontaktní pastou Alu-Plus.
Pastu WAGO Alu-Plus lze na hliníkový vodič po celé ploše samozřejmě nanést i dodatečně před jeho připojením.
Upozorňujeme, že v důsledku menší vodivosti hliníkových vodičů je nutné odpovídajícím způsobem přizpůsobit jmenovitý proud::
2,5 mm² = 16 A
4 mm² = 22 A
Plný vodič 0,08 … 4 mm² / 28 … 12 AWG
Jemně laněný vodič 0,08 … 4 mm² / 28 … 12 AWG
Délka odizolování 9 … 10 mm / 0.35 … 0.39 palců
Směr zapojení Boční zapojení
Fyzické údaje
Šířka 6 mm / 0.236 palců
Výška 42,5 mm / 1.673 palců
Hloubka od horní hrany DIN lišty 32,5 mm / 1.28 palců
