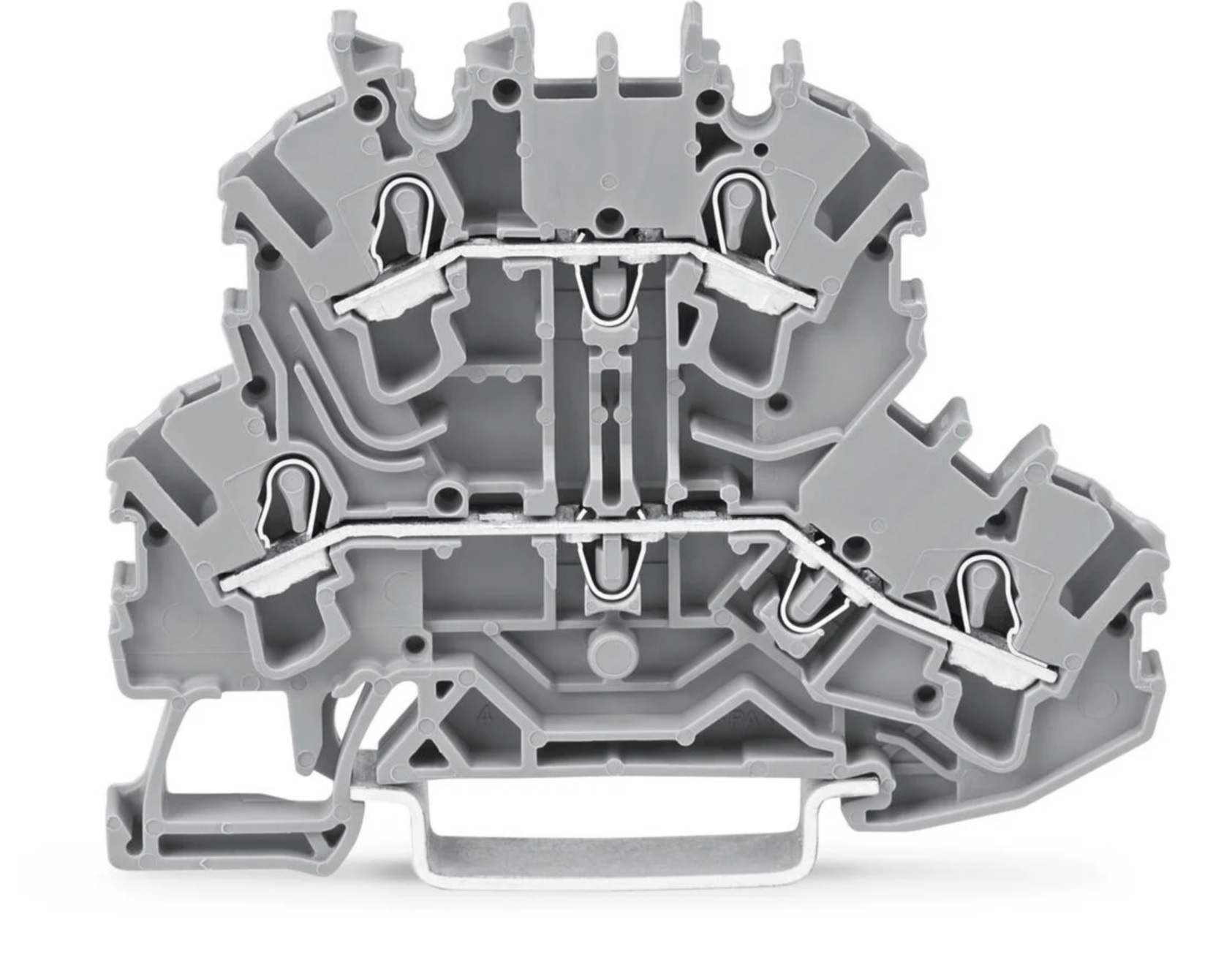

WAGO Dvoupatrová svorka; Průchozí/průchozí svorka; L/L​; Bez držáku popisu 2002-2201

WAGO Dvoupatrová svorka; Průchozí/průchozí svorka; L/L​; Bez držáku popisu 2002-2201
Kód produktu: E19131000427
Kód dodavatele: 2002-2201
EAN: 4044918753517
Výrobce: WAGO-Elektro spol. s r.o.
Na objednávku
47,57 CZK s DPH / KS
39,31 CZK bez DPH
MJ: KS
Hmotnost
0,01 kg
Poznámka k balení
Elektrické údaje
Návrhové hodnoty podle IEC/EN
Návrhové hodnoty dle
IEC/EN 60947-7-1
Overvoltage category
III
III
II
Pollution degree
3
2
2
Návrhové napětí
500 V
-
-
Návrhové rázové napětí
6 kV
-
-
Jmenovitý proud
24 A
-
-
Current at conductor cross-section (max.) mm²
28 A
-
-
Návrhové hodnoty podle UL 1059
Návrhové hodnoty podle CSA
Atesty dle
CSA 22.2 No 158
Use group
B
C
D
Jmenovité napětí dle
600 V
600 V
-
Jmenovitý proud dle
20 A
20 A
-
Informace o ochraně proti výbuchu
Reference hazardous areas See “Downloads – Documentation – Additional Information: Technical Section; Technical Explications”
Návrhové hodnoty podle ATEX: PTB 03 ATEX 1162 U / IECEx: PTB 03.0004U (Ex eb IIC Gb)
Jmenovité napětí podle EN (Ex e II) 440V
Jmenovitý proud (Ex e II) 20A
Jmenovitý proud (Ex e II) 18A
Power loss
Power loss, per pole (potential) 0,766W
Rated current IN for specified power loss 24A
Resistance value for specified, current-dependent power loss 0,001Ω
Údaje o připojení
Celkový počet připojovacích bodů 4
Celkový počet potenciálů 2
Počet úrovní 2
Počet otvorů pro můstky 4
Počet otvorů pro můstky 1
Připojení 1
Připojovací technika Push-in CAGE CLAMP®
Typ připojení (1) 2
Způsob ovládání Ovládací nástroj
Materiály připojitelných vodičů Měď
Jmenovitý průřez 2,5 mm²
Plný vodič 0,25 … 4 mm² / 22 … 12 AWG
Plný vodič; připojení přímým zasunutím 0,75 … 4 mm² / 18 … 12 AWG
Jemně laněný vodič 0,25 … 4 mm² / 22 … 12 AWG
Jemně laněný vodič; s izolovanou dutinkou 0,25 … 2,5 mm² / 22 … 14 AWG
Jemně laněný vodič; s dutinkou; připojení přímým zasunutím 1 … 2,5 mm² / 18 … 14 AWG
Upozornění (průřez vodiče) V závislosti na vlastnostech vodiče může být možné přímým zasunutím připojit i vodič s menším průřezem
Délka odizolování 10 … 12 mm / 0.39 … 0.47 palců
Směr zapojení Čelní zapojení
Připojení 2
Typ připojení 2 2

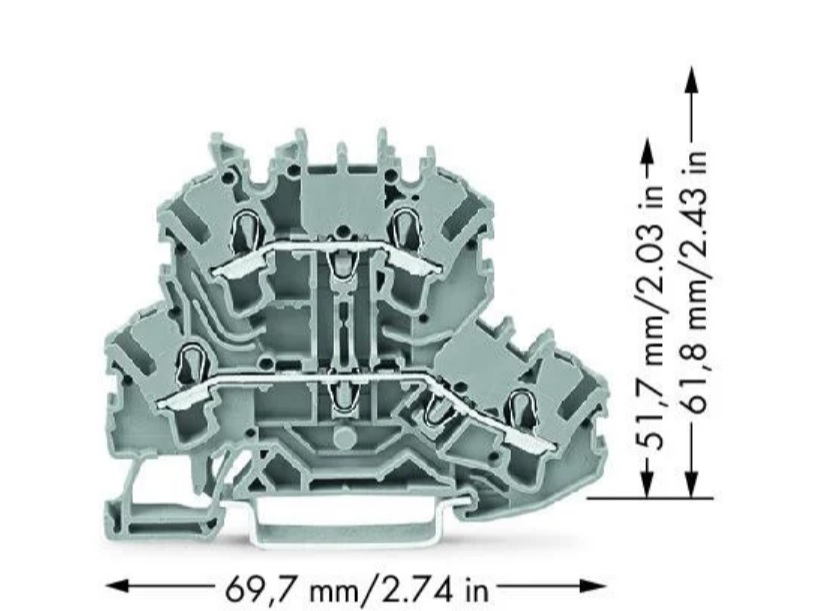

Geometrické údaje
Šířka 5,2 mm / 0.205 palců
Výška 69,7 mm / 2.744 palců
Hloubka od horní hrany DIN lišty 51,7 mm / 2.035 palců
Mechanické údaje
Potential marking L/L
Způsob montáže Lišta DIN 35
Úroveň pro značení Středové/boční značení
Údaje o materiálu
Upozornění k údajům o materiálu
Information on material specifications can be found here
Barva Šedá
Materiálová skupina I
Izolační materiál Polyamid (PA 66)
Třída hořlavosti podle UL94 V0
Požární zatížení 0,204MJ
Hmotnost 9,8g
Požadavky na prostředí
Teplota pro zpracování -35 … +85 °C
Trvalá provozní teplota -60 … +105 °C
Obchodní údaje
Product Group 22 (TOPJOB S)
eCl@ss 10.0 27-14-11-20
eCl@ss 10.0 27-14-11-20
ETIM 8.0 EC000897
ETIM 8.0 EC000897
PU (SPU) 50 ks
Druh balení box
Země původu DE
GTIN 4044918753517
Číslo celního tarifu 85369010000

Obrázky
