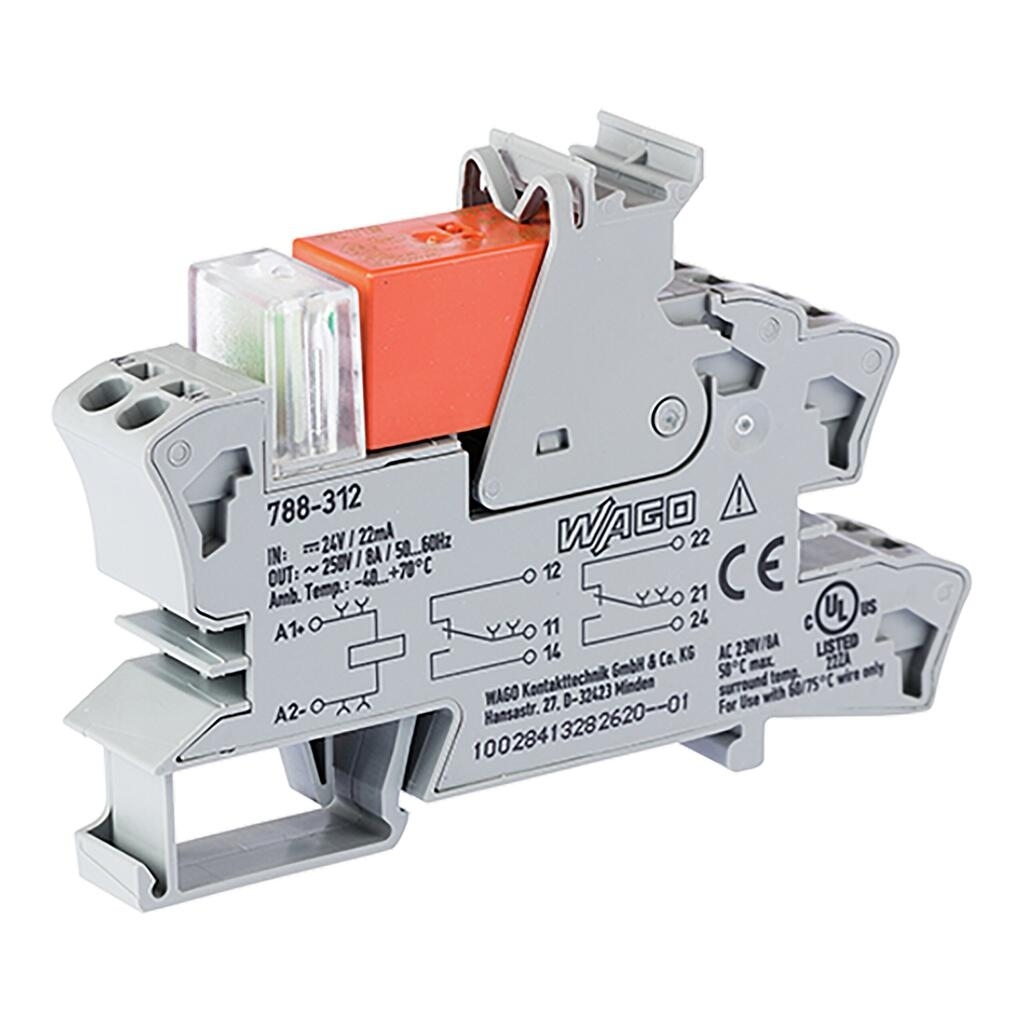

Technické údaje
Řídicí obvod
Jmenovité vstupní napětí UN DC 24 V
Rozsah vstupního napětí ±10 %
Jmenovitý vstupní proud při UN 19 mA
Zátěžový obvod
Počet přepínacích kontaktů 2
Materiál kontaktů (relé) AgNi 90/10
Mezní trvalý proud 8 A
Zapínací proud (ohmický) max. (AC) 15 A / 4 s
Spínací napětí (max.) AC 250 V
Spínací výkon (ohmický) max. AC 2000 VA; DC (viz křivku mezního zatížení)
Spínaná kapacita AC-15: 3 A / AC 250 V; DC-13: 2 A / DC 24 V
Doporučené minimální zatížení 12 V / 10 mA
Reakční doba (typ.) 8ms
Doba odpadu (typ.) 13ms
Doba odskoku (typ.) 10ms
Elektrická životnost (NO; odporové zatížení; 23 °C) 10 x 10³ spín. cykl.
Mechanická životnost 30 x 10⁶ spín. cykl.
Frekvence spínání se zátěží / bez zátěže (max.) 6 min-1 / 1200 min-1
Signalizace
Indikátor stavu Červená LED dioda
Bezpečnost a ochrana
Jmenovité napětí 250V
Jmenovité rázové napětí 4kV
Stupeň znečištění 3
Dielektrická pevnost (řídicí/zátěžový obvod) (AC, 1 min.) 5 kVrms
Dielektrická pevnost (rozepnutý kontakt) (AC, 1 min.) 1 kVrms
Dielektrická pevnost (zátěžový obvod / zátěžový obvod) (AC, 1 min.) 2,5 kVrms
Bezpečnostní informace V případě napětí přes 250 V je nutné mezi sousedícími reléovými moduly za účelem dodržení zesílené izolace použít přepážku (např. 209-191).
Stupeň krytí IP20
