Návrhové hodnoty podle IEC/EN
Návrhové hodnoty dle
IEC/EN 60947-7-1
Overvoltage category III III II
Pollution degree 3 2 2
Návrhové napětí 800 V - -
Návrhové rázové napětí 8 kV - -
Jmenovitý proud 41 A - -
Výkonová ztráta
Výkonová ztráta, na každém pólu (potenciál) 1,311W
Jmenovitý proud IN pro stanovenou výkonovou ztrátu 41A
Hodnota odporu pro stanovenou výkonovou ztrátu v závislosti na proudu 0,001Ω
Údaje o připojení
Připojovací body 2
Celkový počet potenciálů 1
Počet úrovní 1
Připojení 1
Připojovací technika CAGE CLAMP®
Způsob ovládání Ovládací nástroj
Materiály připojitelných vodičů Měď
Plný vodič 0,2 … 6 mm² / 24 … 10 AWG
Jemně laněný vodič 0,2 … 6 mm² / 24 … 10 AWG
Délka odizolování 12 … 13 mm / 0.47 … 0.51 palců
Směr zapojení Čelní zapojení

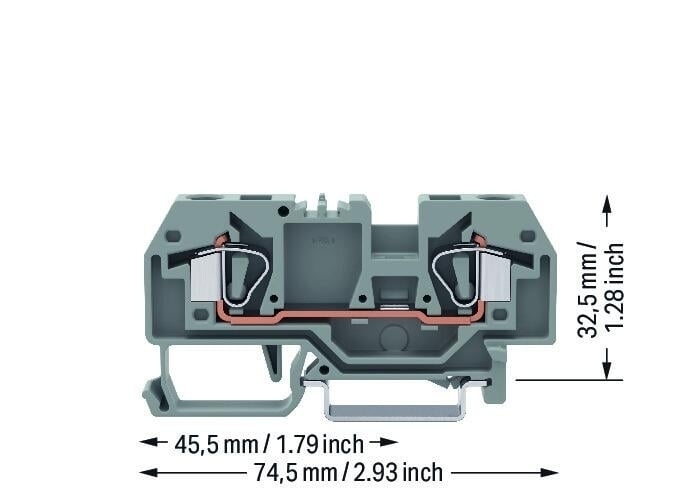

Fyzické údaje
Šířka 8 mm / 0.315 palců
Výška 74,5 mm / 2.933 palců
Hloubka od horní hrany DIN lišty 32,5 mm / 1.28 palců
Mechanické údaje
Způsob montáže Lišta DIN 35
Úroveň pro značení Středové značení
Údaje o materiálu
Upozornění (údaje o materiálu)
Zde najdete informace o specifikaci materiálu
Barva šedá
Materiálová skupina I
Izolační materiál Polyamid (PA 66)
Třída hořlavosti podle UL94 V0
Požární zatížení 0,267MJ
Hmotnost 15,8g
Požadavky na prostředí
Teplota pro zpracování -35 … +85 °C
Trvalá provozní teplota -60 … +105 °C
Obchodní údaje
eCl@ss 10.0 27-14-11-20
eCl@ss 9.0 27-14-11-20
ETIM 9.0 EC000897
ETIM 8.0 EC000897
ECCN NO DATA
PU (SPU) 50 ks
Druh balení box
Země původu DE
GTIN 4044918445801
Číslo celního tarifu 85369010000
