Elektrické údaje
Návrhové hodnoty podle IEC/EN
Návrhové hodnoty dle EN 60664
Overvoltage category III III II
Pollution degree 3 2 2
Návrhové napětí - - 450 V
Návrhové rázové napětí - - 4 kV
Jmenovitý proud - - 41 A
Návrhové hodnoty podle UL
Atesty dle: UL 486C
Use group: B C D
Jmenovité napětí dle - 600 V -
Jmenovitý proud dle - 30 A -
Údaje o připojení
Připojovací body 2
Celkový počet potenciálů 1
Připojení 1
Připojovací technika CAGE CLAMP®
Způsob ovládání Páčka
Materiály připojitelných vodičů Měď
Jmenovitý průřez 6 mm² / 10 AWG
Plný vodič 0,5 … 6 mm² / 20 … 10 AWG
Vícedrátový vodič 0,5 … 6 mm² / 20 … 10 AWG
Jemně laněný vodič 0,5 … 6 mm² / 20 … 10 AWG
Délka odizolování 12 … 14 mm / 0.47 … 0.55 palců
Směr zapojení Boční zapojení

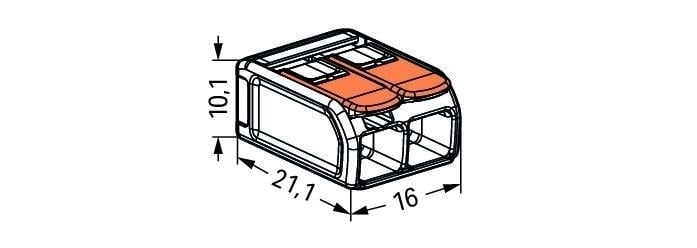

Fyzické údaje
Šířka 16 mm / 0.63 palců
Výška 10,1 mm / 0.398 palců
Hloubka 21,1 mm / 0.831 palců
Údaje o materiálu
Barva Transparentní
Barva krytu Transparentní
Materiálová skupina IIIa
Izolační materiál Polykarbonát (PC)
Třída hořlavosti podle UL94 V2
Požární zatížení 0,064MJ
Barva akčního členu Oranžová
Hmotnost 3g
