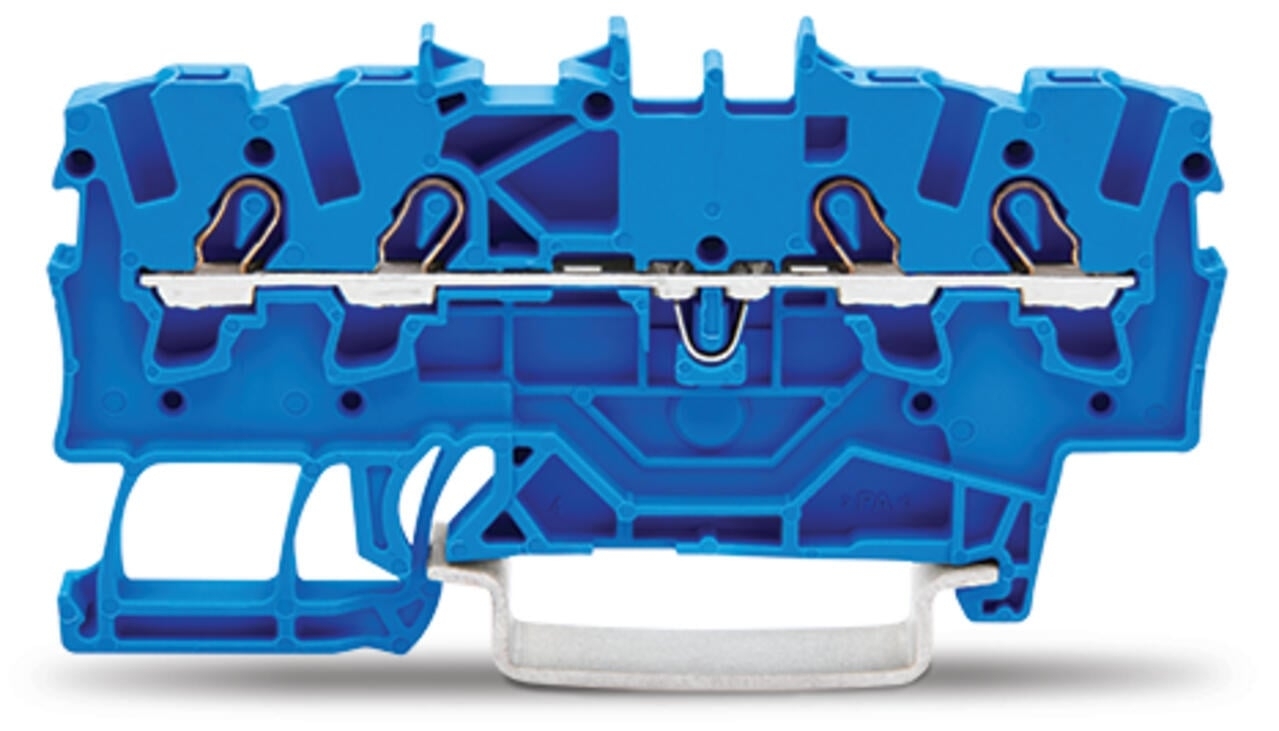

Elektrické údaje
Návrhové hodnoty podle IEC/EN
Návrhové hodnoty dle IEC/EN 60947-7-1
Overvoltage category III III II
Pollution degree 3 2 2
Návrhové napětí 800 V - -
Návrhové rázové napětí 8 kV - -
Jmenovitý proud 17,5 A - -
Current at conductor cross-section (max.) mm² 24 A - -
Návrhové hodnoty podle UL
Atesty dle: UL 1059
Use group: B C D
Jmenovité napětí dle 600 V 600 V -
Jmenovitý proud dle 15 A 15 A -
Návrhové hodnoty podle CSA
Atesty dle: CSA 22.2 No 158
Use group: B C D
Jmenovité napětí dle 600 V 600 V -
Jmenovitý proud dle 15 A 15 A -
Informace o ochraně proti výbuchu
Referenční prostředí s nebezpečím výbuchu Viz pokyny pro použití v části „Znalosti
a soubory ke stažení – Dokumentace – Doplňkové informace: Technická část; Technické vysvětlivky“
Návrhové hodnoty podle ATEX: PTB 05 ATEX 1094 U / IECEx: PTB 05.0034U (Ex eb IIC Gb)
Jmenovité napětí podle EN (Ex e II) 550V
Jmenovitý proud (Ex e II) 17A
Jmenovitý proud (Ex e II) s můstkem 16A
Výkonová ztráta
Výkonová ztráta, na každém pólu (potenciál) 0,593W
Jmenovitý proud IN pro stanovenou výkonovou ztrátu 18A
Hodnota odporu pro stanovenou výkonovou ztrátu v závislosti na proudu 0,002Ω
Údaje o připojení
Připojovací body 4
Celkový počet potenciálů 1
Počet úrovní 1
Počet otvorů pro můstky 2
Připojení 1
Připojovací technika Push-in CAGE CLAMP®
Způsob ovládání Ovládací nástroj
Materiály připojitelných vodičů Měď
Jmenovitý průřez 1,5 mm²
Plný vodič 0,25 … 2,5 mm² / 22 … 14 AWG
Plný vodič; připojení přímým zasunutím 0,75 … 2,5 mm² / 18 … 14 AWG
Jemně laněný vodič 0,25 … 2,5 mm² / 22 … 14 AWG
Jemně laněný vodič; s izolovanou dutinkou 0,25 … 1,5 mm² / 22 … 16 AWG
Jemně laněný vodič; s dutinkou; připojení přímým zasunutím 0,75 … 1,5 mm² / 18 … 16 AWG
Upozornění (průřez vodiče) V závislosti na vlastnostech vodiče může být možné přímým zasunutím připojit i vodič s menším průřezem
Délka odizolování 9 … 11 mm / 0.35 … 0.43 palců
Směr zapojení Čelní zapojení
Fyzické údaje
Šířka 4,2 mm / 0.165 palců
Výška 69,9 mm / 2.752 palců
Hloubka od horní hrany DIN lišty 32,9 mm / 1.295 palců
Hloubka 39,5 mm / 1.555 palců
Mechanické údaje
Způsob montáže Lišta DIN 35
Úroveň pro značení Středové/boční značení
Údaje o materiálu
Upozornění (údaje o materiálu)
Zde najdete informace o specifikaci materiálu
Barva Modrá
Materiálová skupina I
Izolační materiál Polyamid (PA 66)
Třída hořlavosti podle UL94 V0
Požární zatížení 0,124MJ
Hmotnost 5,1g
