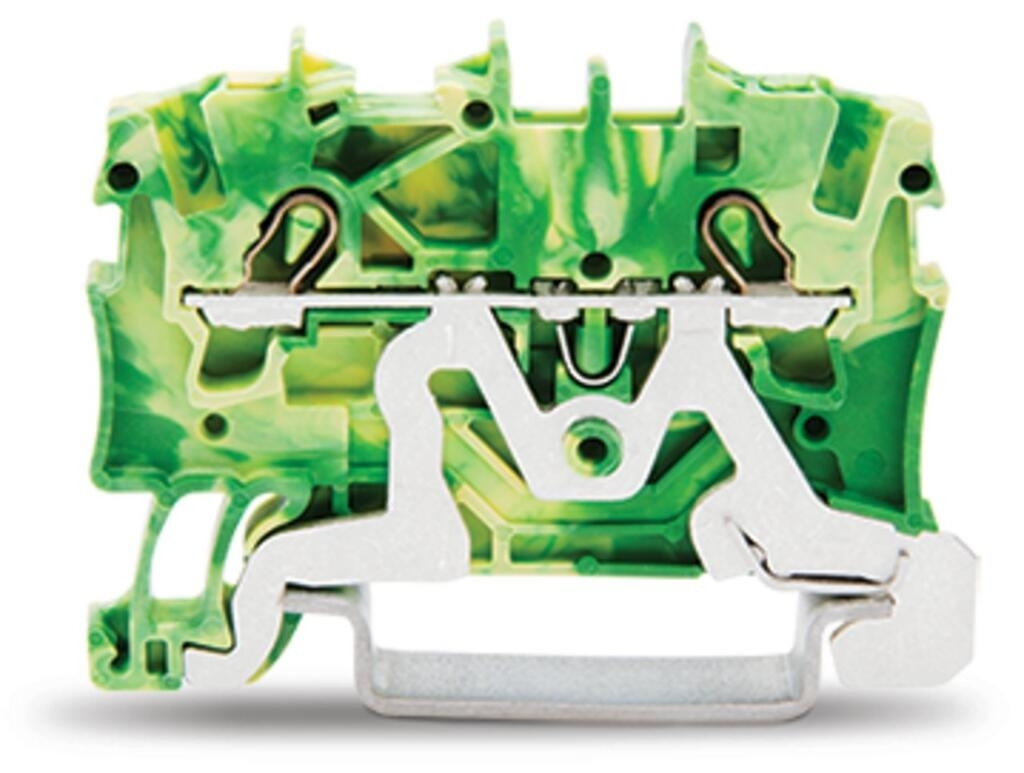

Elektrické údaje
Návrhové hodnoty podle IEC/EN
Návrhové hodnoty dle IEC/EN 60947-7-2
Overvoltage category III III II
Pollution degree 3 2 2
Návrhové napětí -
Návrhové rázové napětí -
Jmenovitý proud -
Informace o ochraně proti výbuchu
Referenční prostředí s nebezpečím výbuchu Viz „Soubory ke stažení – Dokumentace – Doplňkové informace: Technická část; Technické vysvětlivky“
Údaje o připojení
Připojovací body 2
Celkový počet potenciálů 1
Počet úrovní 1
Počet otvorů pro můstky 2
Připojení 1
Připojovací technika Push-in CAGE CLAMP®
Způsob ovládání Ovládací nástroj
Materiály připojitelných vodičů Měď
Jmenovitý průřez 1,5 mm²
Plný vodič 0,25 … 2,5 mm² / 22 … 14 AWG
Plný vodič; připojení přímým zasunutím 0,75 … 2,5 mm² / 18 … 14 AWG
Jemně laněný vodič 0,25 … 2,5 mm² / 22 … 14 AWG
Jemně laněný vodič; s izolovanou dutinkou 0,25 … 1,5 mm² / 22 … 16 AWG
Jemně laněný vodič; s dutinkou; připojení přímým zasunutím 0,75 … 1,5 mm² / 18 … 16 AWG
Upozornění (průřez vodiče) V závislosti na vlastnostech vodiče může být možné přímým zasunutím připojit i vodič s menším průřezem
Délka odizolování 9 … 11 mm / 0.35 … 0.43 palců
Směr zapojení Čelní zapojení
Fyzické údaje
Šířka 4,2 mm / 0.165 palců
Výška 50,8 mm / 2 palců
Hloubka od horní hrany DIN lišty 32,9 mm / 1.295 palců
Mechanické údaje
Způsob montáže Lišta DIN 35
Úroveň pro značení Středové/boční značení
