Všeobecné objednací údaje

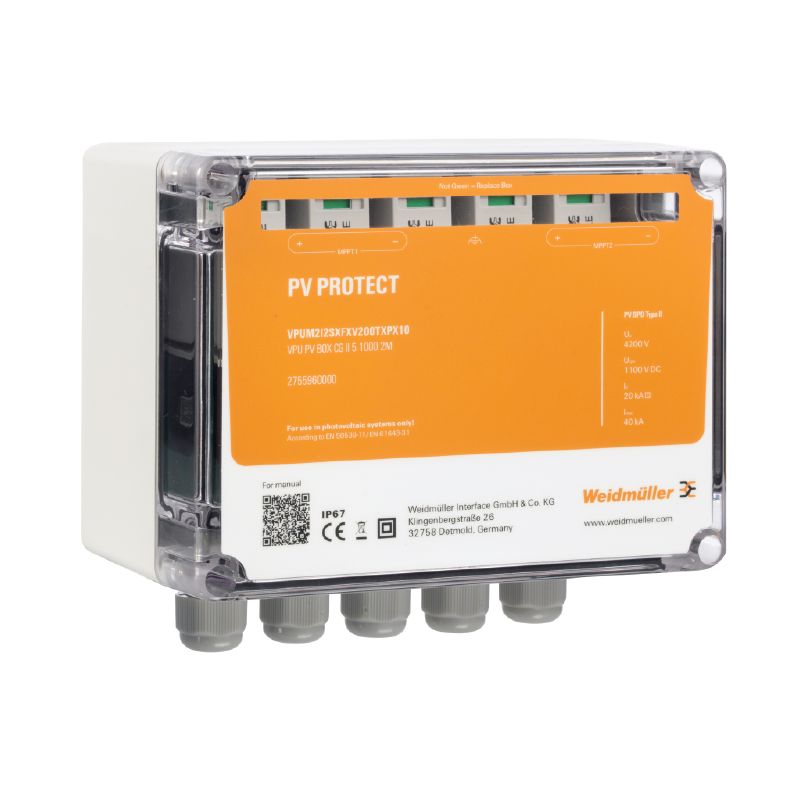

Verze Ochrana proti přepětí, 2 MPP, 1 vstup / 1 výstup na MPP, Přepěťová ochrana I / II, Kabelová průchodka, Zásuvné PUSH IN připojení, 1000 V
Objednací číslo 2755980000
Typ VPUM2I2SXFXV1O0TXPX10
EAN 4064675003342
Množství 1 ks
Rozměry a hmotnosti
Hloubka 91 mm
Hloubka (v palcích) 3,583 inch
Výška 145 mm
Výška (v palcích) 5,709 inch
Šířka 168 mm
Šířka (v palcích) 6,614 inch
Čistá hmotnost 915 g
Teploty
Skladovací teplota -40 °C...85 °C
Provozní teplota -40 °C...85 °C
Provozní teplota, min. -40 °C
Provozní teplota, max. 85 °C
Vlhkost Rel. vlhkost 5–95 %
Pouzdro
Provedení sepnutí odpojovače žádný spínač

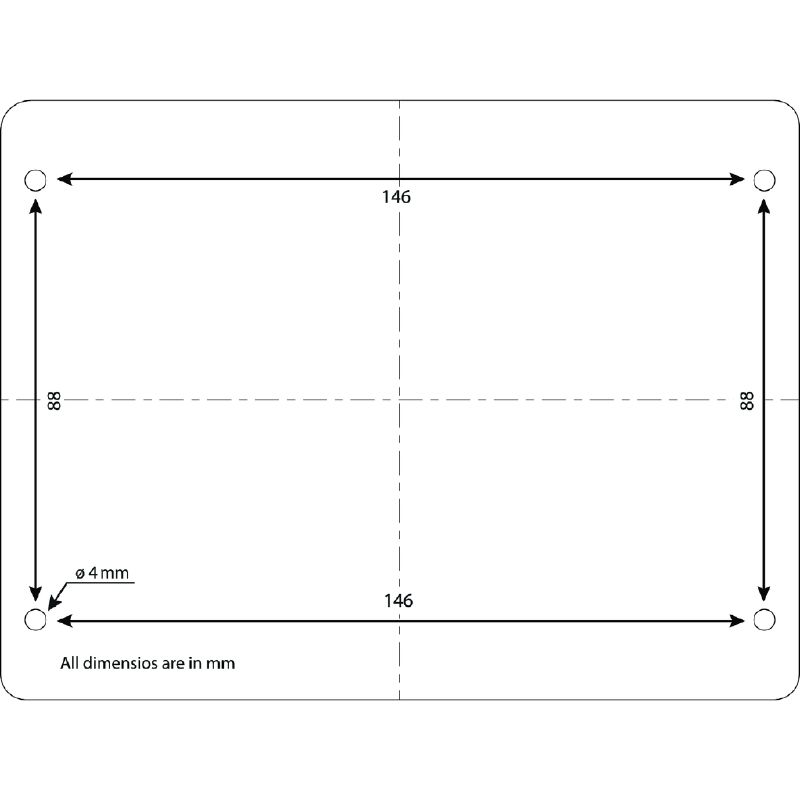

Připojení krytu Čtyřmi otvory pod šrouby krytu
Řetězec typu připojení Interní svorka (s průchozí kabelovou průchodkou)
Obecná data
Standardy EN 50539-11
Stupeň krytí IP67
Vstupy
DC vstup + a -
Kabelové připojení:
Typ připojení: PUSH IN
Kabelový vstup:
Počet kabelových vstupů:
2
Funkční uzemňovací konektor
Kabelový vstup:
Počet kabelových vstupů:
1
Kabelové připojení:
Typ připojení:
PUSH IN

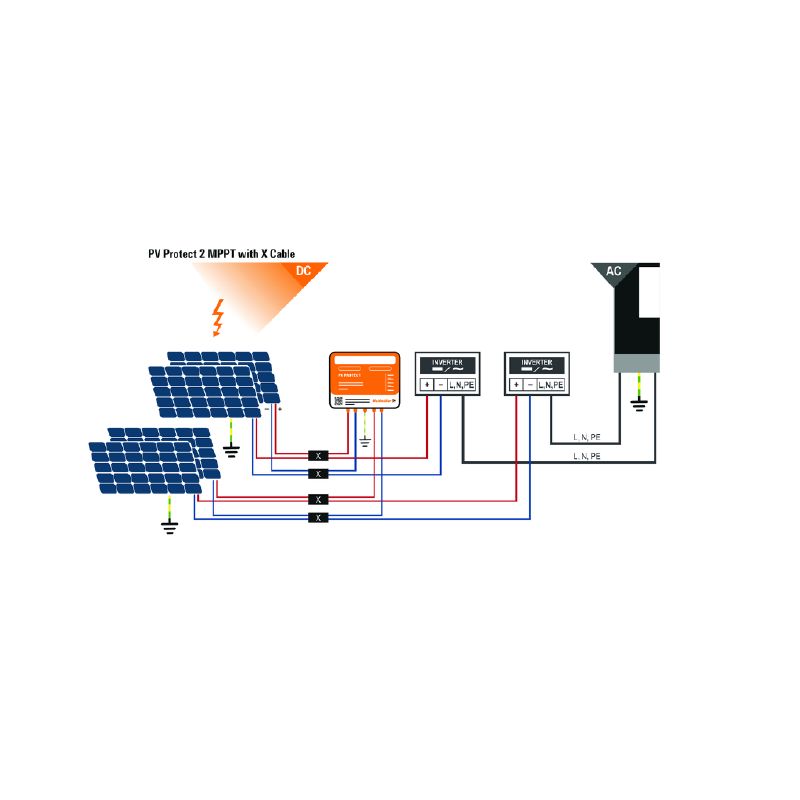

Množství bodů maximálního výkonu 2 MPP
Typ pojistky Ani kazeta, ani držák pojistek
Ochrana proti přepětí na DC straně
Celkový vybíjecí proud Icelkový ( 8/20µs) 50 kA
Celkový vybíjecí proud Icelkový (10/350 µs) 12,5 kA
Maximální stejnosměrné provozní napětí režimu UPCV +/-, -/PE, +/PE 1 100 V
Podmínky a předpoklady EN 50539-11
Proud atmosférického přepětí Iimp (10/350 µs) 6.25 kA
Provozní výška neuzemněného PV systému ≤ 4000 m
Provozní výška uzemněného PV systému ≤ 4000 m
PV napětí systému, max. Ucpv 1 100 V
Standardy EN 50539-11
Stupeň krytí Up (+/- , -/PE , +/PE) ≤4,2 kV
Třída požadavků Typ I/II
Vybíjecí proud In (8/20 µs) 20 kA
Vybíjecí proud, max. (8/20 µs) 40 kA
Zkratový proud ISCPV 11 kA
