Vlastnosti výrobku

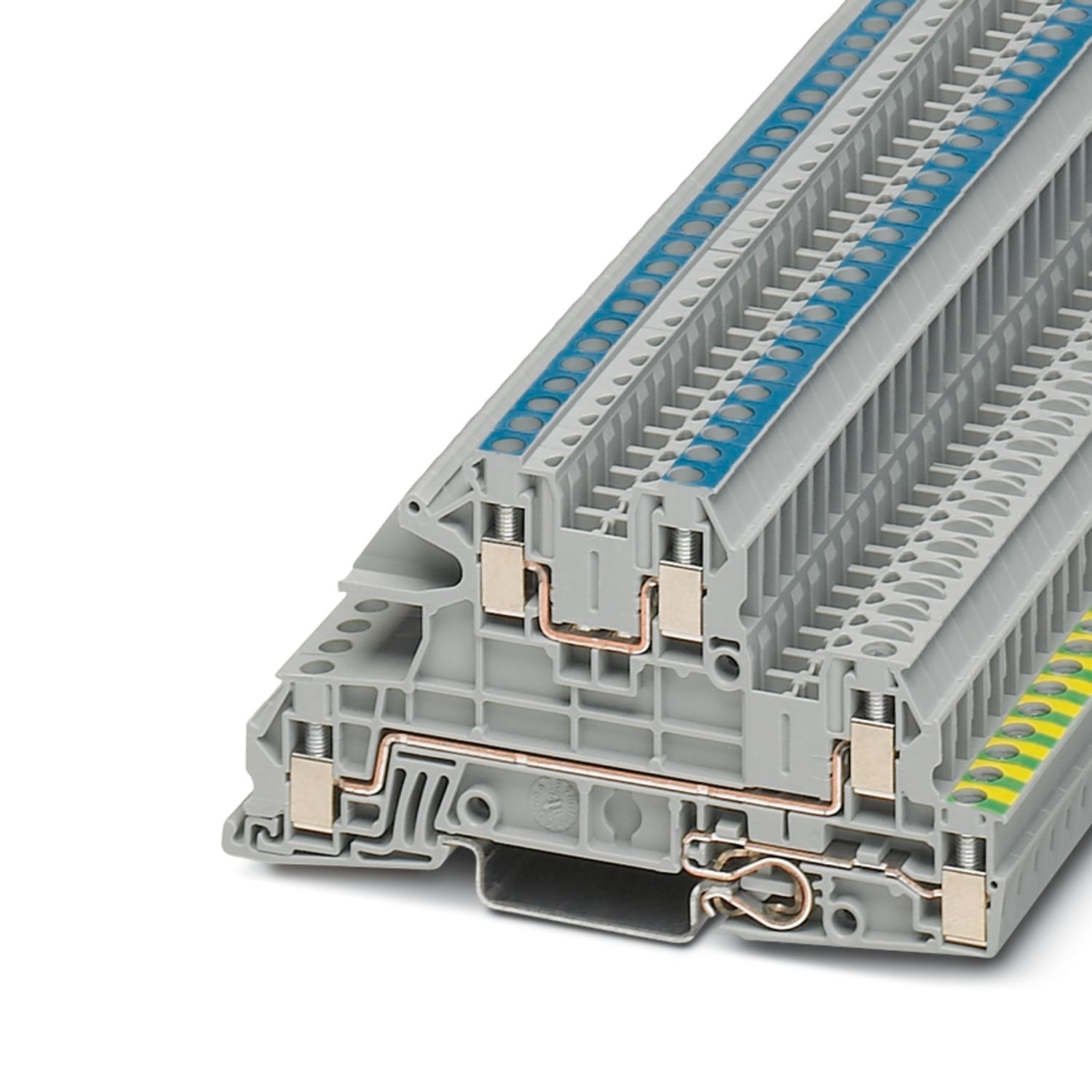

Typ produktu Svornice ochranného vodiče
Počet přípojek 5
Počet řad 3
Potenciály 2
Izolační vlastnosti
Kategorie přepětí III
Stupeň znečištění 3
Elektrické vlastnosti
Zatěžovací rázové napětí 4 kV
6 kV
Maximální ztrátový výkon při jmenovité podmínce 1,02 W
Proudová zatížitelnost přípojnice N 140 A
Data připojení
Počet přípojek na jedno patro 2
jmenovitý průřez 2,5 mm²
1., 2. a 3. patro
Závit šroubu M3
Poznámka Dodržujte prosím proudovou zatížitelnost nosných lišt.
Utahovací moment 0,5 ... 0,6 Nm
Délka odizolování 9 mm
válečkový kalibr A3
Průřez vodiče tuhý 0,2 mm² ... 4 mm²
Průřez vedení AWG 24 ... 12 (převedeno podle IEC)
Průřez vodiče (ohebného) 0,2 mm² ... 4 mm²
Průřez vodiče (ohebného) [AWG] 24 ... 12 (převedeno podle IEC)
Průřez vodiče flexibilní (koncovka vodiče bez plastové objímky) 0,25 mm² ... 2,5 mm²
Průřez vodiče flexibilní (koncovka vodiče s plastovou objímkou) 0,25 mm² ... 2,5 mm²
2 vodiče se stejným průřezem, tuhé 0,2 mm² ... 1,5 mm²
2 vodiče se stejným průřezem, ohebné 0,2 mm² ... 1,5 mm²
2 vodiče se stejným průřezem flexibilní s koncovkou vodiče bez plastové objímky 0,25 mm² ... 0,75 mm²
2 vodiče se stejným průřezem flexibilní s koncovkou vodiče TWIN s plastovou objímkou 0,5 mm² ... 0,75 mm²
Jmenovitý proud 24 A (při průřezu vodiče 4 mm²)
Zatěžovací proud maximální 30 A (při průřezu vodiče 4 mm² a 3pólovém svorkovém bloku)
Jmenovité napětí 400 V (Vnější vodič/vnější vodič)
250 V (Vnější vodič/PE)
250 V (Vnější vodič/N)
Jmenovitý průřez 2,5 mm²
Rozměry
Šířka 5,2 mm
Šířka krytu 2,2 mm
Výška 93,5 mm
Hloubka na NS 35/7,5 51,5 mm
Hloubka na NS 35/15 59 mm
Údaje o materiálu
Barva šedá (RAL 7042)
Třída hořlavosti podle UL 94 V0
skupina izolačního materiálu I
Izolační materiál PA
Statické použití izolačního materiálu v chladu -60 °C
Teplotní index izolační látka (DIN EN 60216-1 (VDE 0304-21)) 125 °C
Relativní izolační látka teplotní index (Elec.; UL 746 B) 130 °C
Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R22 HL 1 - HL 3
Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R23 HL 1 - HL 3
Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R24 HL 1 - HL 3
Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R26 HL 1 - HL 3
Výdej tepla kalorimetrický NFPA 130 (ASTM E 1354) 27,5 MJ/kg
Povrchy hořlavost NFPA 130 (ASTM E 162) úspěšně vykonáno
Specifická optická hustota kouřových plynů NFPA 130 (ASTM E 662) úspěšně vykonáno
Toxicita kouřových plynů NFPA 130 (SMP 800C) úspěšně vykonáno
