Univerzální zkratovací souprava 38,5 kV pro transformační stanice

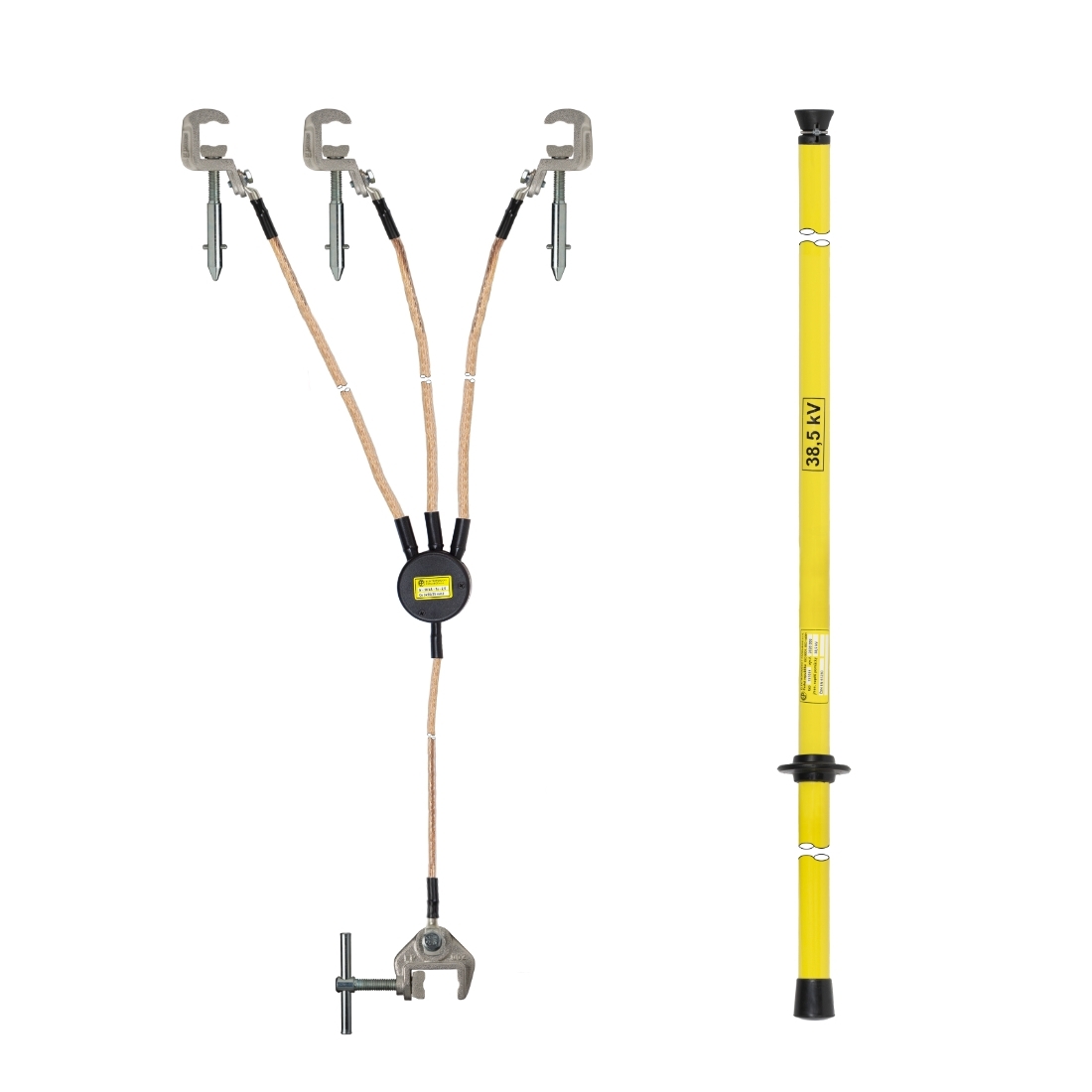

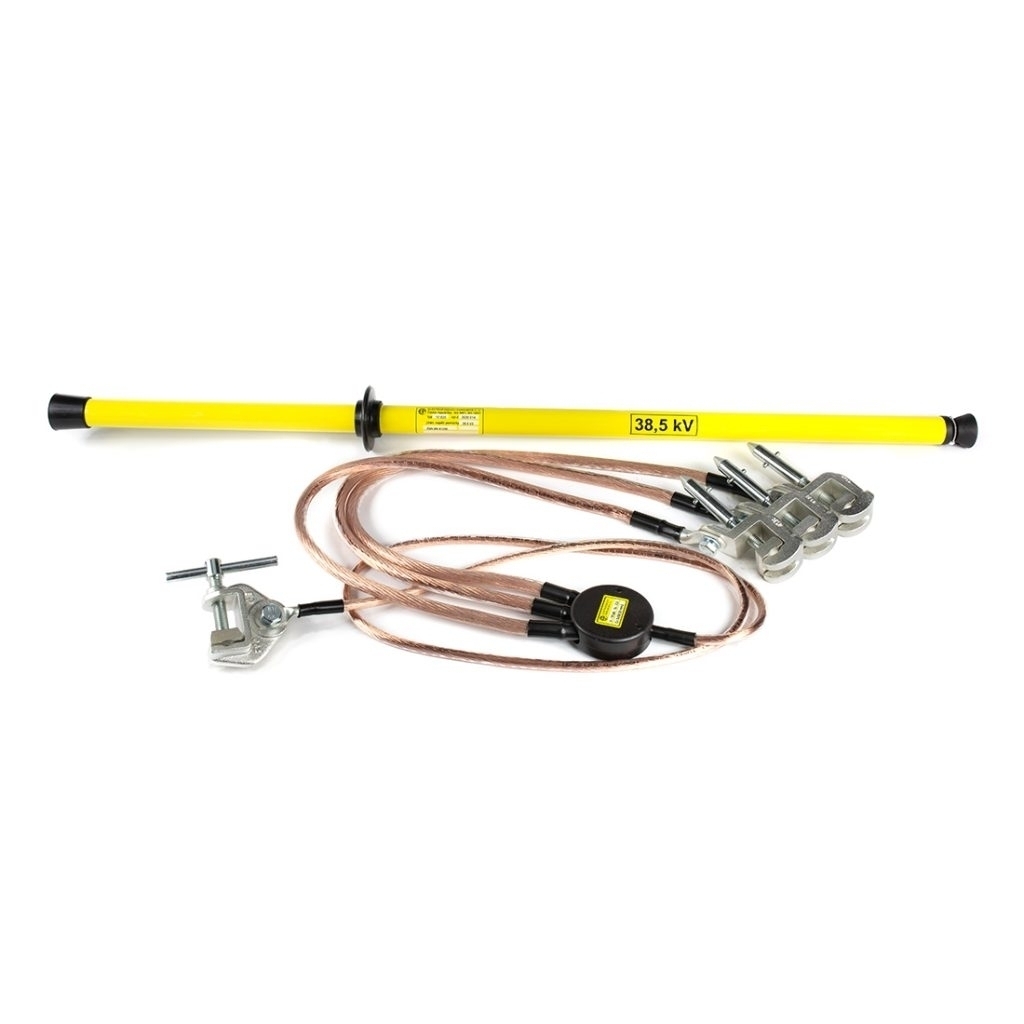

Zkratovací souprava je určena pro zkratování a uzemnění obvodu, obvykle třech fází u soustav VN s odizolovaným nebo nepřímo uzemněným uzlem se sdruženým napětím do 38,5 kV o kmitočtu 50 Hz. Je složena ze tří vodičových svorek, jedné zemnící svorky, zkratovacích lan a jedné izolační tyče, která umožňuje bezpečné nasazení a dotažení vodičových svorek. Zkratovací souprava je typově odzkoušena a splňuje normy ČSN EN 61230 a PNE 35 9700.

Zkratovací souprava typ 151035
Zkratová odolnost: 10 kA/1s
Zkratová odolnost: 15 kA/1s
Hmotnost soupravy: 5,5 / 6,25 kg

Připojení vodičových svorek
Kulový bod: Ø 20 mm
Plochý vodič do: ≠ 20 mm
Kruhový vodič: Ø 5 – 20 mm
T bod: Ø 15 mm

Připojení zemnící svorky
Kruhový vodič: Ø 5 – 30 mm
Plochý vodič do: ≠ 30 mm

Izolační tyč
1 ks
Jednodílné provedení
Celková délka: 1 m

Zkratovací lana
1 ks (svazek zkrat. lan)
Průřez fázových lan: 50 / 70 mm²
Průřez zemnícího lana: 25 / 35 mm²
Délka fázových lan: 0,8 m
Délka zemnícího lana: 1,5 m
