PARAMETRY
Jmenovitý průřez (hl. vedení) [mm²] 120
Maximální proudové zatížení [A] 269 / 160 hlavní vedení (Cu) / odbočení (Cu)
Maximální proudové zatížení [A] 232 / 160 hlavní vedení (Al) / odbočení (Cu)
Krátkodobý výdržný proud [A] 6000
Jmenovité izolační napětí [V] 1000
Jmenovitý průřez (odbočení můstku) [mm²] 6 (tuhý / ohebný slaněný)
Počet odbočovacích míst / průřez [mm²] * 8 / 0,75 ÷ 10
Nástroj (hlavní vedení) Inbus č. 8
Utahovací moment [Nm] (hlavní vedení) 11
Šroub (odboč. vodiče) M 3,5
Utahovací moment [Nm] (odboč.) 0,8
Způsob montáže Na podložku
Provozní teplota [°C] -30 ÷ +110

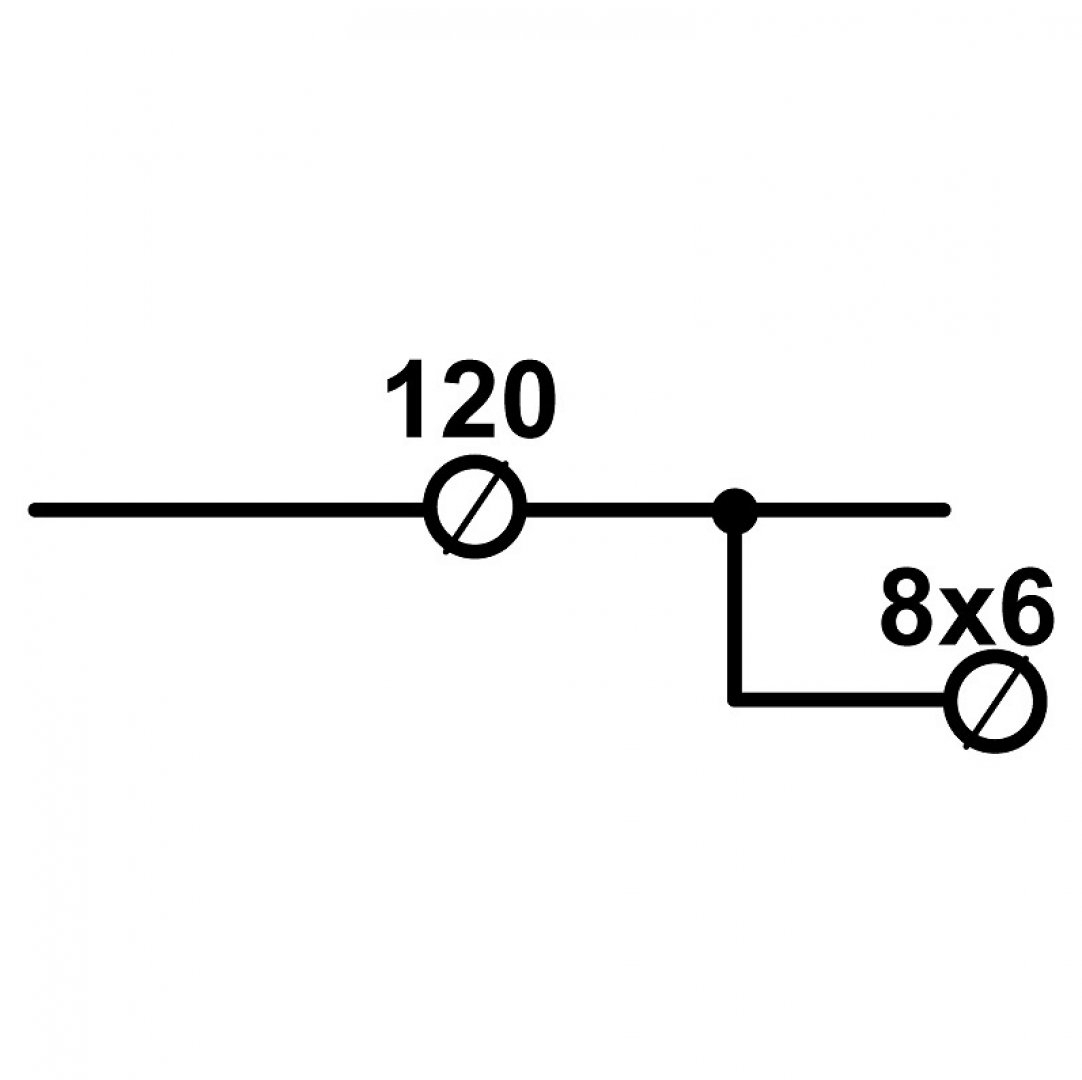

Počet připojovacích míst můstku 8
Počet pater 1
Nutnost ukončovací přepážky NE
Norma ČSN EN 60947-7-1
Hmotnost [g] 222
Balení [ks] 1
Poznámka *Pro rozšíření počtu odbočovacích míst na dvojnásobek lze dokoupit další můstek.
