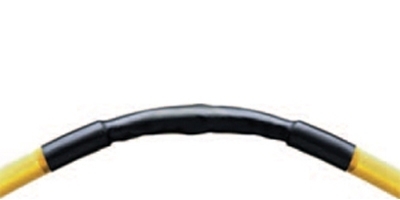

EMKJ 0027 Spojka kabelová pro ohebné kabely s pryžovou izolací

EMKJ 0027 Spojka kabelová pro ohebné kabely s pryžovou izolací
Kód produktu: E02111100376
Výrobce: TE Connectivity Solutions GmbH
Na objednávku
Informace k dostupnosti

TD 35 dní

4 910,91 CZK s DPH / KS
4 058,60 CZK bez DPH
MJ: KS
Hmotnost
0,9 kg
Poznámka k balení

Spojky pro ohebné kabely s pryžovou izolací

Kabel

Spojky jsou určeny pro stíněné i nestíněné ohebné kabely s pryžovou izolací.

Maximální počet žil je 5.

Např.: CGLG, CGSG, CGTU, CGGU, CGDU, H05RN-F, H05RR‑F, H07RN‑F.

Konstrukce spojky

Spojovače jsou izolovány a utěsněny ohebnými teplem smrštitelnými trubicemi uvnitř opatřenými teplem tavitelným lepidlem. Vnější ochranu a utěsnění zajišťuje ohebná, silnostěnná teplem smrštitelná trubice uvnitř opatřená teplem tavitelným lepidlem. V prostoru mezi žílami a vnější plášťovou trubicí je použita pružná výplňová páska. Při spojení stíněných kabelů je přes tuto výplň navinuta měděná pocínovaná síťka.

Nestíněné ohebné kabely
Jmenovité napětí Průřez jádra Objednací číslo Rozměry (mm)
Uo/U (kV) (mm2) L D
1,5 - 2,5 EMKJ-0002 300 20
4 - 6 EMKJ-0004 350 28
0,6/1 10.16 EMKJ-0017 510 34
25 - 50 EMKJ-0027 560 55
70 -120 EMKJ-0037 740 78
Upozornění:Spojovače nejsou součástí souboru.
Stíněné ohebné kabely
Jmenovité napětí Průřez jádra Objednací číslo Rozměry (mm)
Uo/U (kV) (mm2) L D
1,5 - 2,5 EMKJ-0102 300 20
4 - 6 EMKJ-0104 350 25
0,6/1 10.16 EMKJ-0117 510 36
25 - 50 EMKJ-0127 560 60
70 -120 EMKJ-0137 740 84
Upozornění:Spojovače nejsou součástí souboru.

Popis
Spojky pro ohebné kabely s pryžovou izolací
