SMOE 81512 Spojka kabelová bez spojovačů

Kód produktu:	E02111100274
Kód dodavatele:	282173-000
EAN:	4042368514450
Výrobce:	TE Connectivity Solutions GmbH

Přidat k porovnání Poslat odkaz Dotaz k produktu

Na objednávku

Informace k dostupnosti

TD 28 dní

Vaše cena: na dotaz

Hmotnost

0,284 kg

Poznámka k balení

SPOJKA PRO KABELY S PLASTOVU IZOLACÍ

KABEL

Tyto spojky jsou použitelné pro 3; 3,5 nebo 4 a 5-ti žilové kabely s plastovou izolací s a nebo bez pancíře.

Např: AYKY, CYKY,NAYY, N(A)YC(W)Y, NA2X2Y, E-A2X2Y.

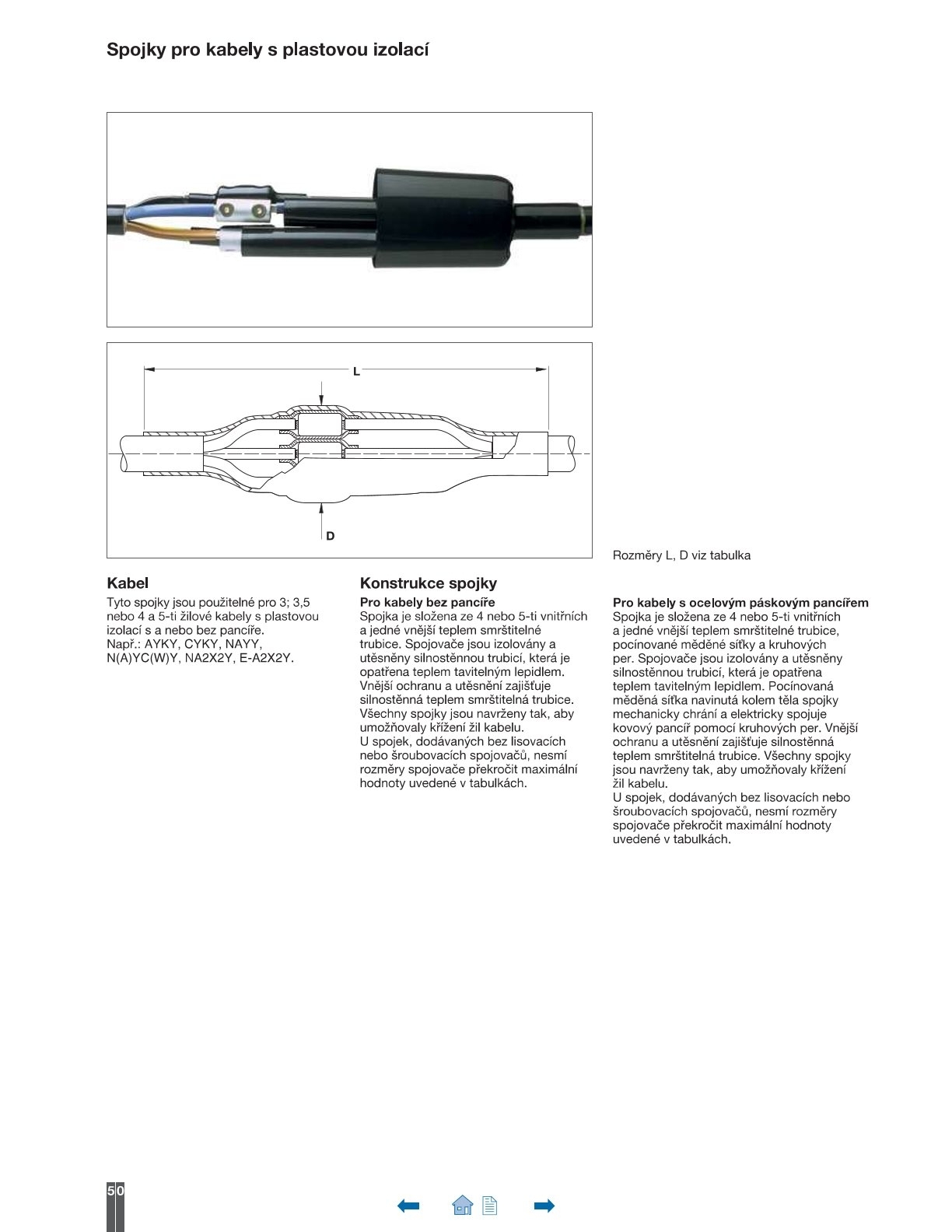

KONSTRUKCE SPOJKY

Pro kabely bez pancíře

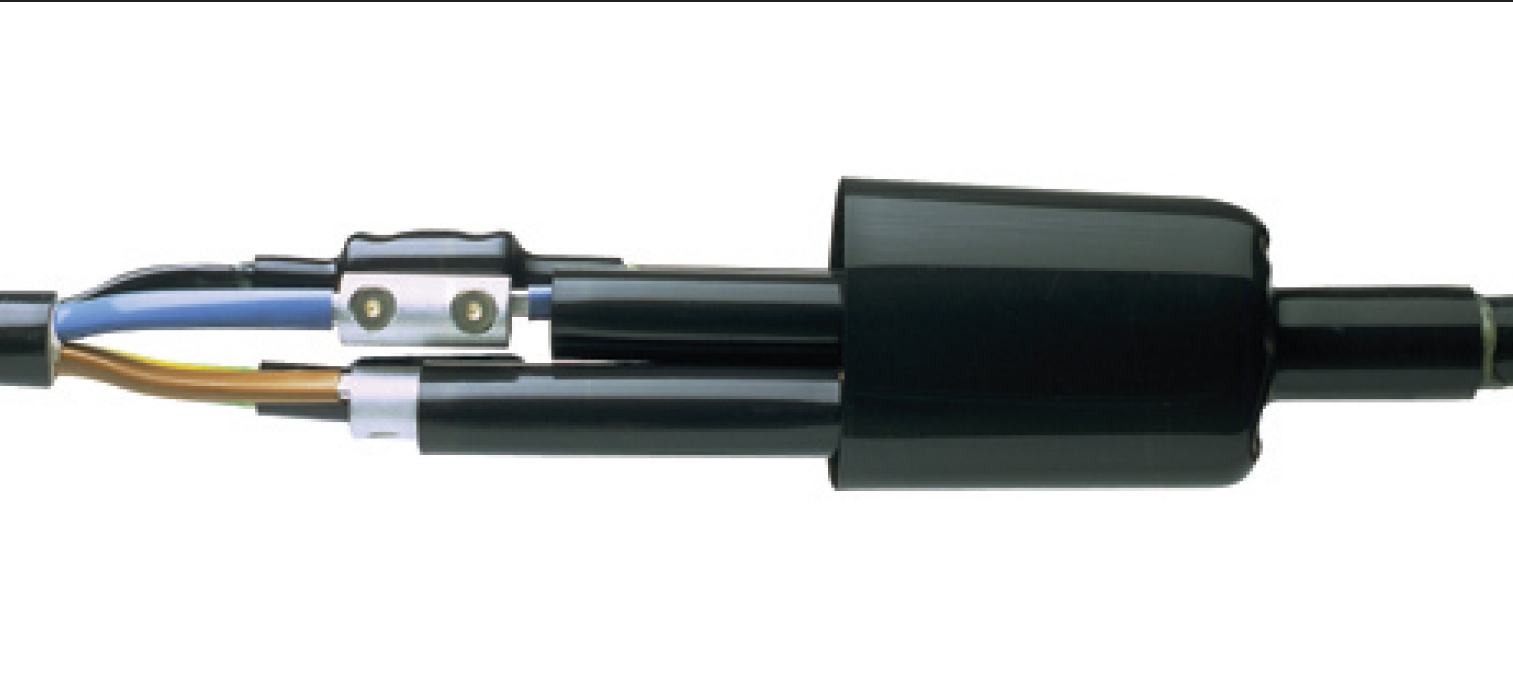

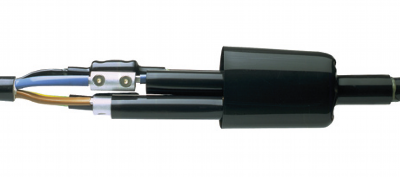

Spojka je složena ze 4 nebo 5-ti vnitřních a jedné vnější teplem smrštitelné trubice. Spojovače jsou izolovány a utěsněny silnostěnnou trubicí, která je opatřena teplem tavitelným lepidlem. Vnější ochranu a utěsnění zajišťuje silnostěnná teplem smrštitelná trubice. Všechny spojky jsou navrženy tak, aby umožňovaly křížení žil kabelu.

U spojek, dodávaných bez lisovacích nebo šroubovacích spojovačů, nesmí rozměry spojovače překročit maximální hodnoty uvedené v tabulkách.

Spojky bez spojovačů pro kabely s plastovou izolací bez pancíře

Jmenovité napětí Uo/U (kV)	Průřez jádra (mm ²)		Objednací číslo	Rozměry (mm) Spojovač max.		Spojka (mm)
Jmenovité napětí Uo/U (kV)	Lisovací spojovače	Šroubovací spojovače	Objednací číslo	Délka	Průměr	L	D
Pro použití s lisovacími i šroubovacími spojovači
0,6/1	1,5 – 10		SMOE-81511	35	8	230	25
	1,5 – 10		SMOE-81511-CEE05*	35	8	230	25
	6 – 25		SMOE-81512	75	12	450	40
	6 – 25		SMOE-81512-CEE05*	75	12	450	40
	16 – 50		SMOE-81513	95	18	600	50
	70 – 150	70 – 120	SMOE-81514	130	26	750	80
	95 - 300	150 - 240	SMOE-81515	150	37	850	110
Pro použití se šroubovacími spojovači
0,6/1		10 – 35	SMOE-81516	45	18	400	50
		10 – 35	SMOE-81516-CEE05*	45	18	400	50
		25 – 70	SMOE-81517	60	26	500	70
		70 – 120	SMOE-81518	75	29	550	80
		150 - 240	SMOE-81519	85	38	700	110

*Spojky s doplňkovým označením -CEE05 je možné používat pro 4 a 5-ti žilové kabely
