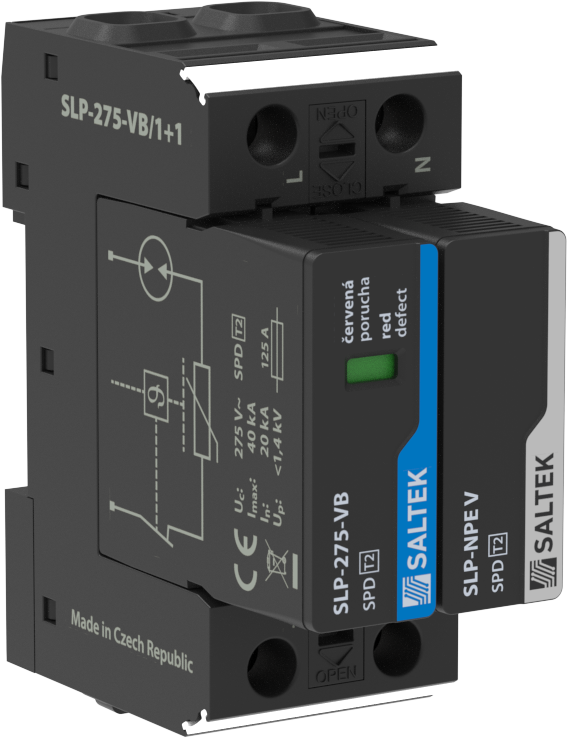

SLP-275-VB/1+1 kombinovaný svodič přepětí, vhodné pro 1-fázový systém TT, 40 kA (8/20)

Technické parametry
Typ SPD        T2
Montáž        lišta DIN 35 mm
Jmenovité napětí    Un    230 V AC
Nejvyšší trvalé provozní napětí L-N    Uc    275,00 V AC
Nejvyšší trvalé provozní napětí N-PE    Uc    255,00 V AC
Typ sítě        TT|TN-S
Maximální předjištění        125 A gL/gG
Jmenovitý zkratový proud    ISCCR    50,0 kA
Reziduální proud    IPE    0,002 mA
Jmenovitý výbojový proud (8/20 µs)    In    20,00 kA
Maximální výbojový proud (8/20 µs)    Imax    40,00 kA
Napěťová ochranná hladina mód L-N    Up    1,40 kV
Napěťová ochranná hladina mód L-PE    Up    2,50 kV
Napěťová ochranná hladina mód N-PE    Up    1,50 kV
Schopnost samostatně vypnout následný proud N-PE    Ifi    0,1 kA
Doba odezvy    ta    100 ns
TOV 5 s L-N        335 V
TOV charakteristika (TOV 5 s)        výdržná
TOV 120 min L-N        440 V
TOV charakteristika (120 min)        výdržná
TOV 200 ms L-PE        1 455 V
TOV 200 ms N-PE        1 200 V
TOV charakteristika (TOV 200 ms)        výdržná
Průřez připojovaných vodičů pevný (min)        1,00 mm2
Průřez připojovaných vodičů pevný (max)        35,00 mm2
Průřez připojovaných vodičů slaněný (min)        1,00 mm2
Průřez připojovaných vodičů slaněný (max)        25,00 mm2
Signalizace poruchy L-N        červené zbarvení indikačního pole
Signalizace poruchy N-PE        ne
Dálková signalizace        ne
Stupeň krytí        IP 20
Rozsah provozních teplot (min/max)        -40 / 80 °C
Rozsah vlhkosti        5 - 95 %
Splňuje požadavky normy        ČSN EN 61643-11 ed.2
Třída ETIM        EC000941
Náhradní modul        SLP-275-VB/0|SLP-NPE V/0
Celní nomenklatura        85363030
EAN        8595090570578
