Všeobecné objednací údaje

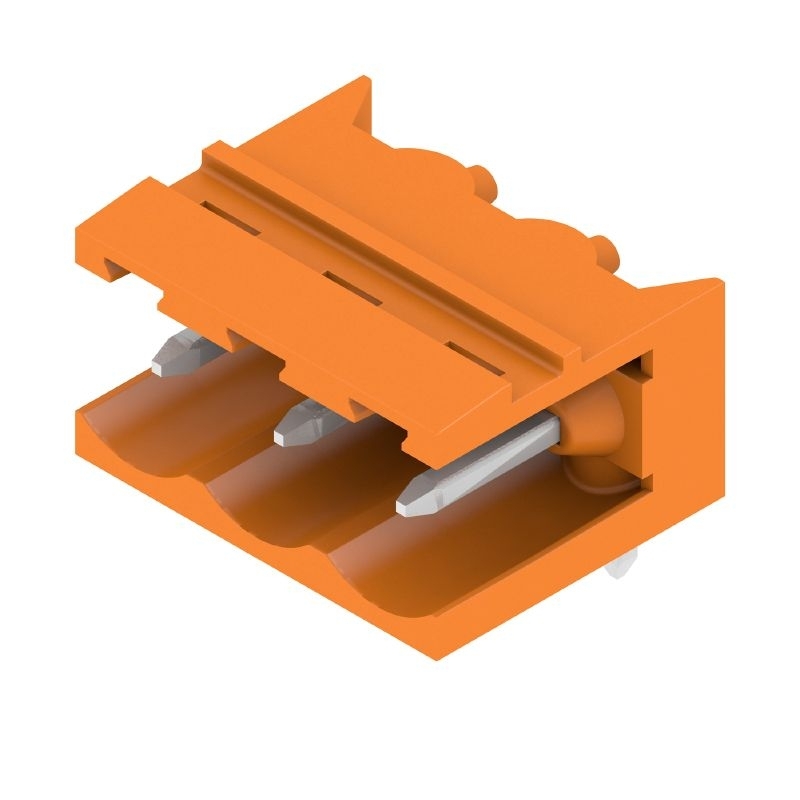

Verze Zásuvný konektor PCB plug in, řada kolíků, otevřená strana, Připojení pájením přetavením průchozím otvorem, 5.08 mm, Počet pólů: 3, 90°, Pájecí kolík, délka (l): 3.2 mm, pocínované, Oranžová, Box
Číslo objednávky 1146740000
Typ SL 5.08HC/03/90 3.2SN OR BX
GTIN (EAN) 4050118051490
Množství 100 ks
Údaje výrobku IEC: 400 V / 24 A
UL: 300 V / 18.5 A
Balení Box
Rozměry a hmotnosti
Hloubka 12 mm
Hloubka (v palcích) 0,472 inch
Výška 11,63 mm
Výška (v palcích) 0,458 inch
Nejvyšší nebo nejnižší verze 8,43 mm
Šířka 15,04 mm
Šířka (v palcích) 0,592 inch
Čistá hmotnost 1,088 g
Shoda produktu s prostředím
Stav souladu se směrnicí RoHS V souladu bez výjimky
REACH SVHC No SVHC above 0.1 wt%
Parametry systému
Skupina produktů OMNIMATE Signal - řada BL/SL 5,08
Typ připojení Připojení desky
Montáž na PCB desku Připojení pájením přetavením průchozím otvorem
Rozteč v mm (P) 5,08 mm
Rozteč v palcích (P) 0,2 "
Výstupní tvarovka 90°
Počet pólů 3
Počet pájených kolíků na pól 1
Pájecí kolík, délka (l) 3,2 mm
Tolerance délky pájecích pinů +0,1 / -0,3 mm
Rozměry pájecích pinů d = 1,2 mm
Osmiúhlý
Rozměry pájecích pinů = d tolerance 0 / -0,03 mm
Průměr otvoru pájecího očka (D) 1,4 mm
Tolerance průměru otvoru pájecího očka (D) + 0,1 mm
L1 v mm 10,16 mm
L1 v palcích 0,4 "
Počet řad 1
Množství řady kolíků 1
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106 Při odpojování bezpečné před dotykem prstů/ při připojování bezpečný hřbet ruky
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470 IP20 zapojené/ IP10 nezapojené
Stupeň krytí IP20
Objemový odpor ≤5 mΩ
Může být kódováno Ano
Cykly zapojování 25
Zásuvná síla / pól, max. 10 N
Tažná síla / pól, max. 7,5 N
Údaje o materiálu
Izolační materiál PA GF
Barevný Oranžová
Barevný graf (podobné) RAL 2000
Skupina izolačního materiálu II
Komparativní index sledování (CTI) ≥ 550
Klasifikace hořlavosti UL 94 V-0
Materiál kontaktu Slitina
Povrch kontaktu pocínované
Struktura vrstev pájeného připojení 1...3 µm Ni / 2...4 µm Sn matný povrch
Struktura vrstev kontaktu konektoru 1...3 µm Ni / 2...4 µm Sn matný povrch
Skladovací teplota, min. -40 °C
Skladovací teplota, max. 70 °C
Provozní teplota, min. -50 °C
Provozní teplota, max. 100 °C
Teplotní rozsah, instalace, min. -25 °C
Teplotní rozsah, instalace, max. 100 °C
