555000607 skříň ER122/NKP7P-C - DCK (555000102+564200123)

555000607 skříň ER122/NKP7P-C - DCK (555000102+564200123)
Kód produktu: E17110000539
Výrobce: DCK Holoubkov Bohemia a.s.
Na objednávku
9 632,08 CZK s DPH / KS
7 960,40 CZK bez DPH
MJ: KS
Hmotnost
23 kg
Kód SAP
1003069770
Poznámka k balení

Popis:

Elektroměrové rozváděče a pilíře jsou určeny jako měřící zařízení pro měření spotřeby elektrické energie. Jsou vhodné zejména pro rodinné domky, rekreační chaty, chalupy a pro výrobní objekty podnikatelské činnosti. Distribuční část rozváděče je určena pro používání minimálně osobami znalými, elektroměrová část rozváděče je určena pro používání laiky. Rozváděče jsou určené pro instalaci a používání ve venkovním i vnitřním prostředí, jsou stabilního provedení s pevnými částmi konstrukce.



Technické údaje:

Materiálové provedení N - termoset
Konstrukční provedení K - kompaktní pilíř
Způsob připojení vodičů - přívod P - přímé připojení
Uzavírání dveří 7 - trnový klíč 6x6
Způsob připojení vodičů - vývod P - přímé připojení
Specifikace výrobce C - monolitické provedení
Jmenovité napětí Un 230/400 V
Jmenovité pracovní napětí Ue 230/400 V, AC
Jmenovité izolační napětí Ui 690 V, AC
Jmenovité impulzní výdržné napětí Uimp 6 kV (1,2/50)
Jmenovitý proud rozváděče InA 80 A
Jmenovitý proud obvodu (jištěného vývodu) Inc 40 A
Jmenovitý podmíněný zkratový proud Icc 10 A
Jmenovitý kmitočet fn 50 Hz
Uzemňovací soustava TN-C
Přístrojová výzbroj řadové svorky, svorka PEN
Stupeň ochrany krytem IP44/IP00
Stupeň mechanické ochrany IK10
Základní ochrana (ochrana před dotykem živých částí) uzavíratelný kryt
Ochrana při poruše (ochrana před dotykem neživých částí) automatické odpojení od zdroje
Zařízení jistící před zkratem (SCPD) jistič (rozsah vypínání a kategorie užití - char. B)
Stupeň hořlavosti HB40, V0
Kategorie přepětí IV
Stupeň znečištění 3
Prostředí EMC B
Typ DBO B
Typ měření 2x jednotarifní
Max. průřez přívodních vodičů 16 mm2
Max. průřez vývodních vodičů 16 mm2
Typ pilířového podstavce PP2/NL-C
Rozměry (š x v x h) 470 x 1810 x 220 mm
Hmotnost 23 kg
normy ČSN EN 61439-1, ČSN EN 61439-5



Schéma zapojení a fotografie naleznete na webu výrobce:
http://www.dck.cz/new/produkt/sp100nsp1p-cez/
Popis

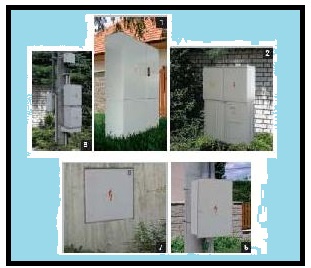

ILUSTRAČNÍ FOTO
