Základní popis

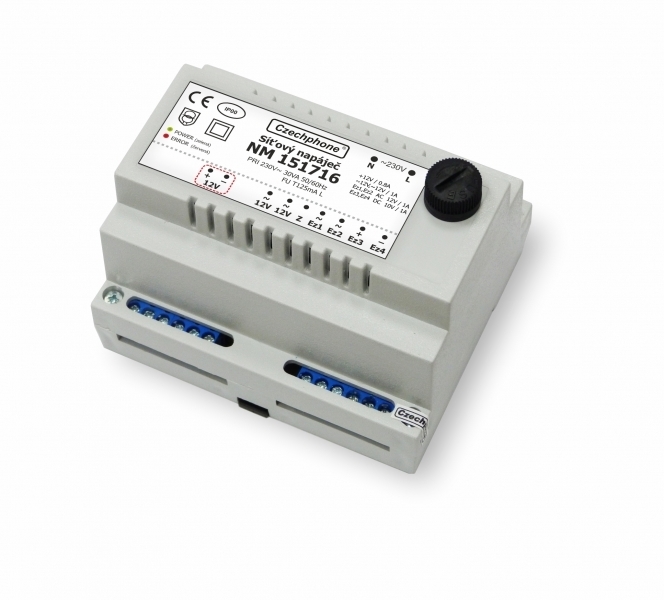

Síťový napáječ NM151716 je určen k napájení domácí dorozumívací techniky. Napáječ je dodáván v termoplastickém krytu o velikosti DIN6M pro montáž na DIN lištu do rozvaděče. Napáječ je vybaven několika ochranami proti zkratu, přetížení a zajišťuje tak dokonalou ochranu systému.
Mezi ochrany patří:
- Trubičková pojistka 125mA/250V pro ochranu primární strany trafa
- Elektronická pojistka proti přetížení a zkratu stabilizovaného výstupu 12VDC
- Tepelná vratná pojistka proti přetížení a zkratu výstupu 12VAC a výstupů pro připojení elektrického zámku EZ1, EZ2 a EZ3, EZ4
- Tepelná ochrana proti přehřátí jádra trafa nad kritickou mez
Rozměry: 90x106x75 mm (VxŠxH) - DIN 6 + pojistkové pouzdro
ZARUČENÝ STUPEŇ KRYTÍ IP 00 (použití pouze do rozvaděče)
VSTUPNÍ NAPĚTÍ (SÍŤOVÉ) / KMITOČET 230 V AC/50Hz
VÝSTUPNÍ NAPĚTÍ stabilizované stejnosměrné napětí 12V/0,8A
střídavé napětí 12V/4A +/- 10 % (při zátěži)
střídavé napětí EZ1,EZ2 12V/1A +/- 10 % (při zátěži)
stejnosměrné napětí EZ3,EZ4 10V/1A +/- 10 % (při zátěži)
JIŠTĚNÍ pojistka 125mA/250V
elektronická pojistka proti přetížení a zkratu stabilizovaného výstupu 12VDC
tepelná vratná pojistka proti přetížení a zkratu výstupu 12VAC a výstupů pro připojení elektrického zámku EZ1, EZ2 a EZ3, EZ4
- tepelná ochrana proti přehřátí jádra trafa nad kritickou mez
PROVOZNÍ TEPLOTA +5°C až +40°C
