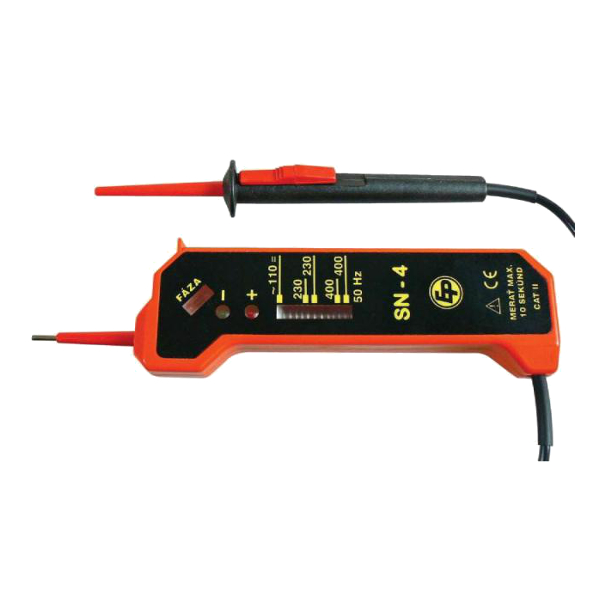

Zkoušečka SN 4

POUŽITÍ:

- je určená k dvojpólovému měření velikosti jednosměrného a střídavého napětí od 110 do 400V s frekvencí 0-60 Hz

- k určení fázového vodiče

- k určení pořadí fází trojfázové soustavy s nulovým vodičem

- určení polarity stejnosměrného napětí

Indikace velikosti napětí:

Na indikaci velikosti napětí se používá elektromagnet, do kterého se vtahuje odpružené železné jádro. Ukazovatel udává na stupnici okénka hodnoty síťových napětí (LED diody svítí).

Určování fázového vodiče:

K určování fázového vodiče slouží doutnavka v levém okénku zkoušečky. Zkoušečku uchopíme do ruky tak, aby se ruka dotýkala kovového výstupku na zadní straně krytu a přiložením měřícího hrotu na fázový vodič. Při výskytu fázového napětí na měřeném vodiči se doutnavka rozsvítí. Proud procházející tělem je menší než 0,25mA.

Zjišťování pořadí fází:

Pořadí fází se zjišťuje pomocí doutnavky a obvodu složeného z odporů a kondenzátorů, který vytváří napětí protinulovému vodiči v závislosti na směru otáčení fází. Ruka se dotýká kovového zálisku na zadní straně zkoušečky. Přiložením pevného hrotu na předbíhající fázi a pohyblivého hrotu na následjící fázi se doutnavka rozsvítí. Při obráceném pořadí fází doutnavka nesvítí (LED diody svítí).

Určování polarity jednosměrného napětí:

- polarita jednosměrného napětí je určená dvěma LED diodami. Pokud je na pohyblivém měřícím hrotě kladný pól, rozsvítí se dioda označená "+"

- pokud je na pohyblivém hrotě záporný pól napětí, rozsvítí se LED dioda s označením "-".
