Poznámka k balení
Hlavní
| Sortiment |

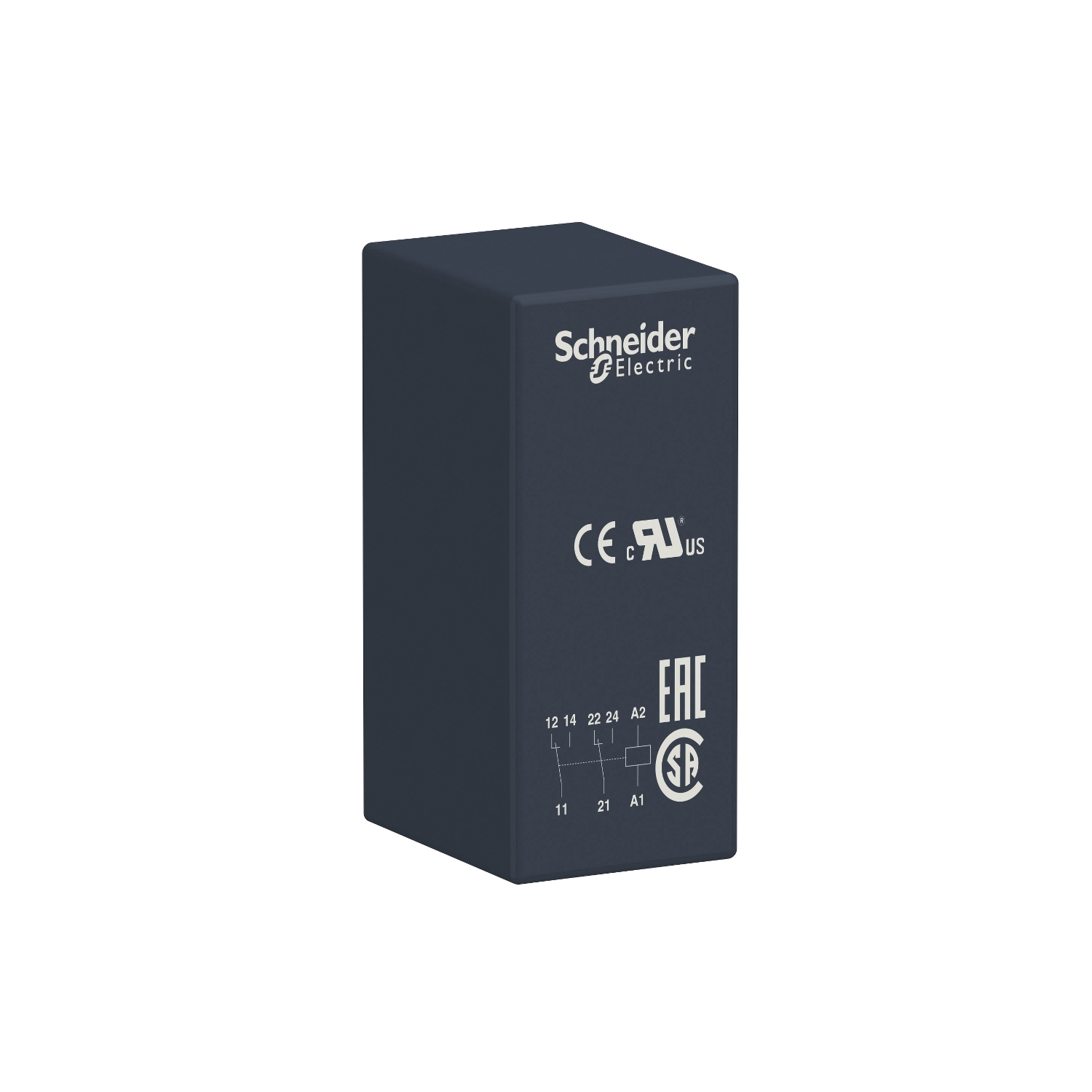

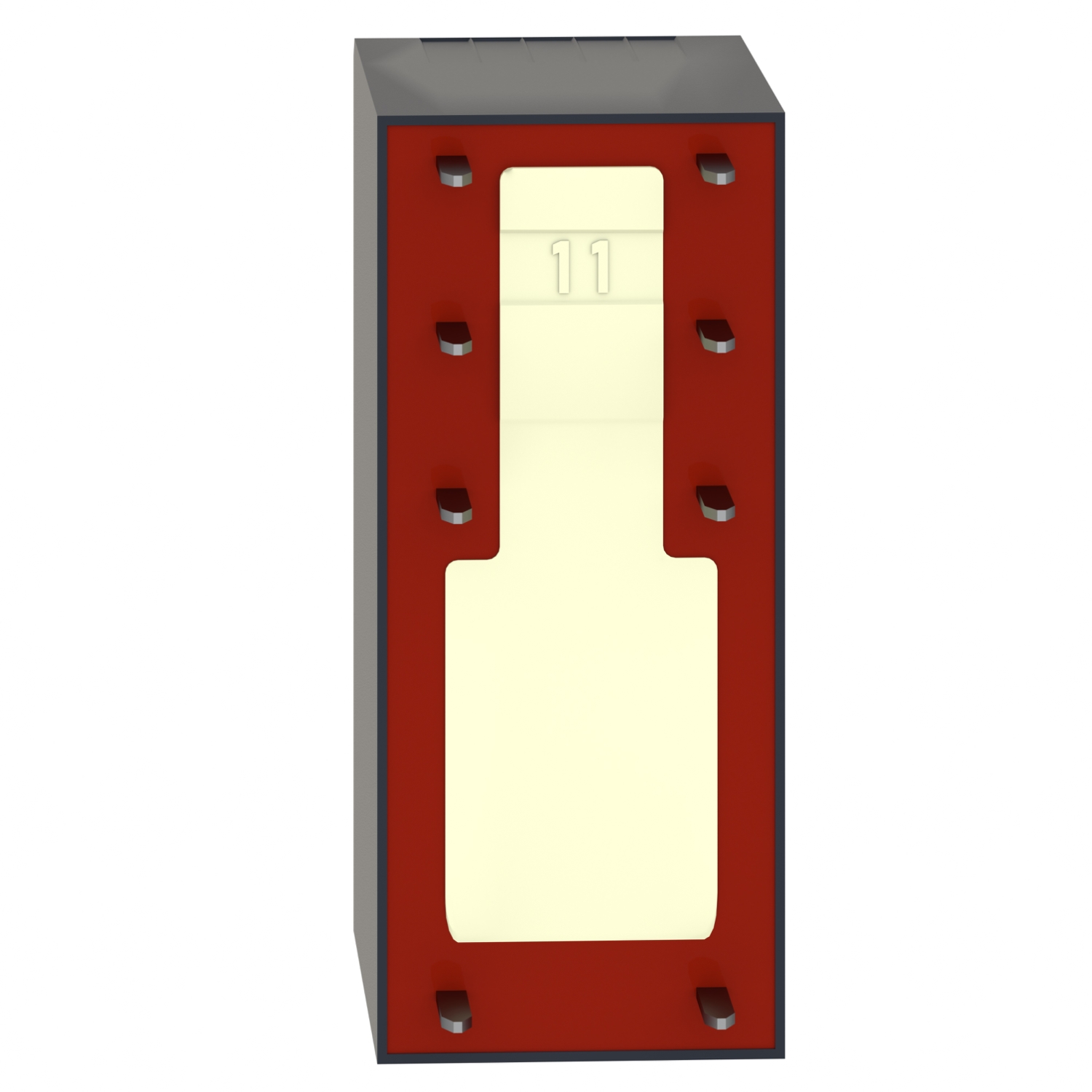

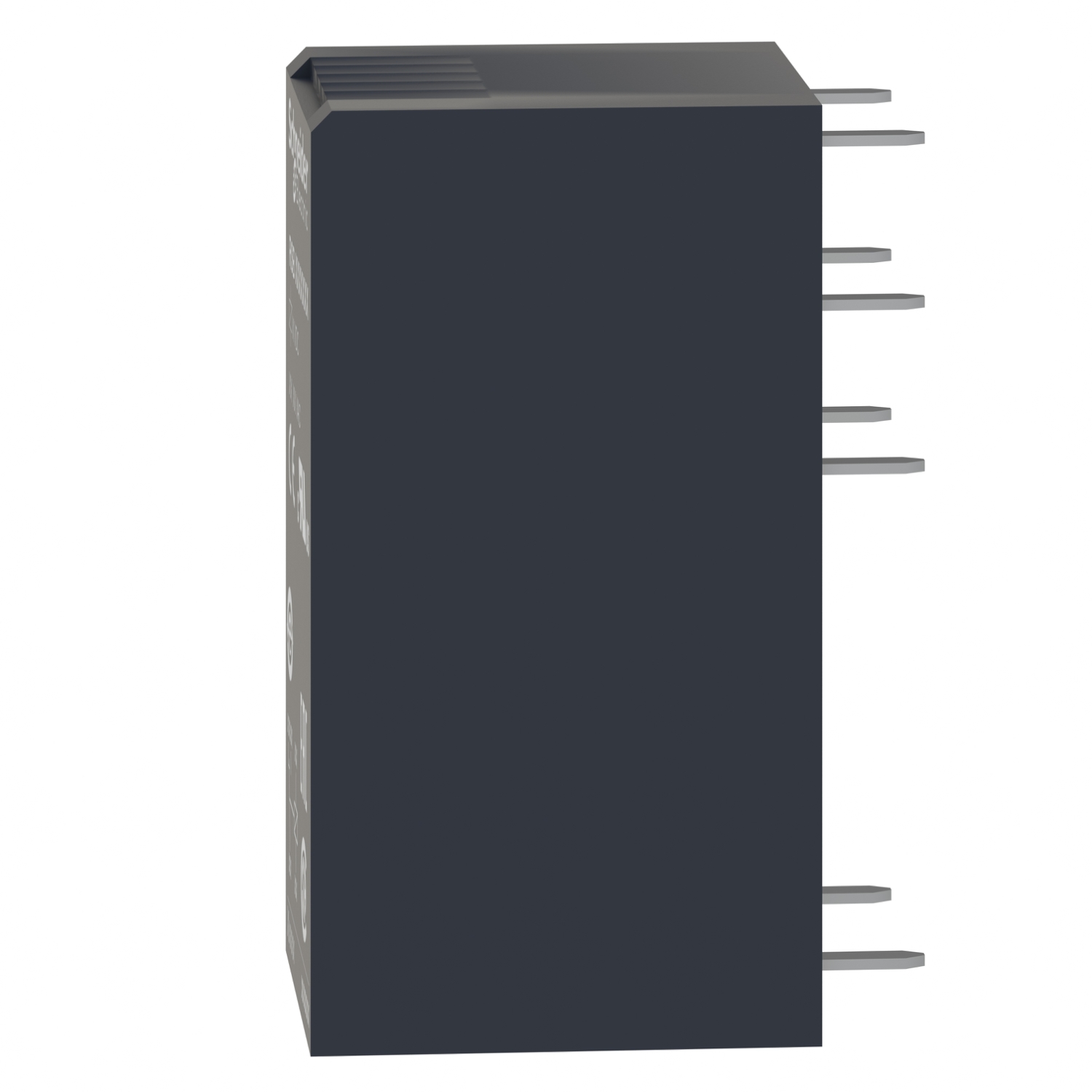

Elektromechanická relé Harmony |
| Název série |
Relé rozhraní |
| Typ produktu nebo součásti |
Zásuvné relé |
| Krátký název zařízení |
RSB |
| Typ a složení kontaktů |
2 obj. ř. |
| Kontaktní operace |
Standard |
| Napětí řídicího obvodu [Uc] |
24 V DC |
| [Ithe] konvenční uzavřený tepelný proud |
8 A při -40... 40 °C |
| Stavová kontrolka LED |
Bez |
| Typ ovládacího prvku |
Bez tlačítka |
Komplementární
| Tvar čepu |
Plochý (typ PCB) |
| průměrný odpor cívky |
Síť 1440 Ohm: DC při 20 °C +/- 10 % |
| [Ue] jmenovité provozní napětí |
16,8...36 V DC |
| [Ui] jmenovité izolační napětí |
400 V vyhovuje EN/IEC 60947 |
| [Uimp] jmenovité impulzní výdržné napětí |
3,6 kV vyhovuje IEC 61000-4-5 |
| Kontaktní materiál |
Slitina stříbra (AgNi) |
| [Ie] jmenovitý provozní proud |
4 A (AC-1/DC-1) NC vyhovuje IEC 8 A (AC-1/DC-1) NE vyhovuje IEC |
| Minimální spínací proud |
10 mA |
| Maximální spínací napětí |
300 V DC vyhovuje IEC |
| minimální spínací napětí |
12 V |
| Maximální spínací kapacita |
2000 VA/224 W |
| jmenovité odporové zatížení |
8 A při 250 V AC
8 A při 28 V DC |
| Minimální spínací kapacita |
120 mW při 10 mA, 12 V |
| Provozní sazba |
<= 600 cyklů/hod při zatížení<= 18000 cyklů za hodinu bez zatížení |
| Mechanická odolnost |
30000000 cyklů |
| Elektrická odolnost |
100000 cyklů, 8 A při 250 V, AC-1 NO
100000 cyklů, 4 A při 250 V, AC-1 NC |
| Doba provozu |
20 ms v provozu
20 ms reset |
| Značení |
CE |
| průměrná spotřeba cívky |
0,45 W DC |
| Prahová hodnota napětí pro výpadek |
>= 0,1 UC DC |
| Údaje o spolehlivosti bezpečnosti |
B10d = 100000 |
| Kategorie ochrany |
RT I |
| Zkušební úrovně |
Skupinová montáž úrovně A |
| Pracovní poloha |
Libovolná pozice |
| Váha netto |
0,014 kg |
| Prodej za nedělitelné množství |
10 |
| Prezentace zařízení |
Kompletní produkt |
Životní prostředí
| Dielektrická pevnost |
1000 V AC mezi kontakty
2500 V AC mezi póly
5000 V AC mezi cívkou a kontaktem |
| Normy |
UL 508
CSA C22.2 č. 14
EN/IEC 61810-1 |
| Certifikace výrobků |
UL
CSA
EAC |
| Teplota okolního vzduchu pro skladování |
-40... 85 °C |
| Odolnost proti vibracím |
+/- 1 mm (f = 10... 55 Hz) vyhovuje EN/IEC 60068-2-6 |
| Stupeň krytí IP |
IP40 vyhovuje EN/IEC 60529 |
| Odolnost proti nárazům |
10 gn (doba trvání = 11 ms) při neprovozu vyhovuje EN/IEC 60068-2-27
5 gn (doba trvání = 11 ms) při provozu dle EN/IEC 60068-2-27 |
| Provozní teplota okolního vzduchu |
-40... 85 °C (DC) |
Balící jednotky
| Jednotka: Typ balení 1 |
PCE |
| Počet jednotek v balení 1 |
1 |
| Balení 1 Výška |
1.800 cm |
| Balení 1 Šířka |
2.100 cm |
| Balení 1 Délka |
3.000 cm |
| Balení 1 Hmotnost |
13.000 g |
| Jednotka: Typ balení 2 |
BB1 |
| Počet jednotek v balení 2 |
10 |
| Balení 2 Výška |
2.100 cm |
| Balení 2 Šířka |
2.500 cm |
| Balení 2 Délka |
31.100 cm |
| Balení 2 Hmotnost |
147.000 g |
| Jednotka: Typ balení 3 |
S01 |
| Počet jednotek v balení 3 |
350 |
| Balení 3 Výška |
15.000 cm |
| Balení 3 Šířka |
15.000 cm |
| Balení 3 Délka |
40.000 cm |
| Balení 3 Hmotnost |
5,312 kg |
Smluvní záruka
| Záruka |
18 měsíců |
|
