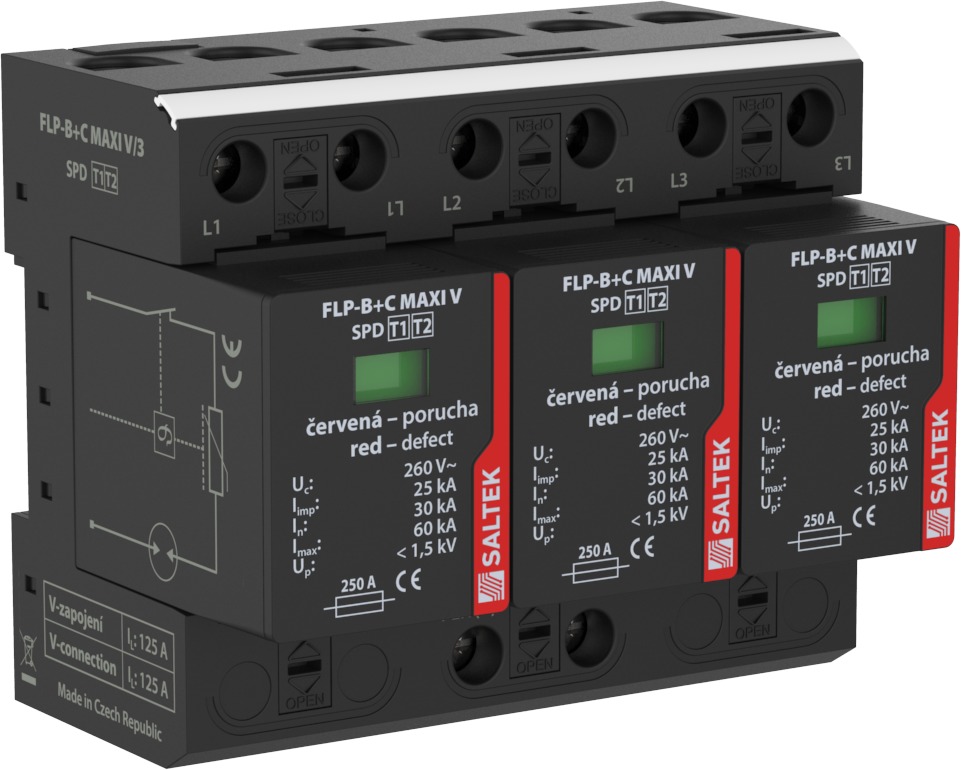

FLP-B+C MAXI V/3

kombinovaný svodič bleskových proudů a přepětí, vhodné pro 3-fázový systém TN-C, instalace na vstupu do budovy, 75 kA (10/350), 180 kA (8/20)

Technické parametry
Typ SPD        T1,T2
Montáž        lišta DIN 35 mm
Jmenovité napětí    Un    230 V AC
Nejvyšší trvalé provozní napětí    Uc    260,00 V AC
Jmenovitý zatěžovací proud pro "V" zapojení    IL    125 A
Typ sítě        TN
Maximální předjištění        250 A gL/gG
Maximální předjištění pro "V" zapojení        125 A gL/gG
Jmenovitý zkratový proud    ISCCR    50,0 kA
Celkový výbojový proud (10/350 µs)    ITotal(10/350)    75,00 kA
Impulsní výbojový proud (10/350 µs)    Iimp    25,00 kA
Jmenovitý výbojový proud (8/20 µs)    In    30,00 kA
Maximální výbojový proud (8/20 µs)    Imax    60,00 kA
Napěťová ochranná hladina    Up    1,50 kV
Reziduální napětí MOV při In    URES    0,85 kV
Doba odezvy    ta    100 ns
TOV 5 s L-N        335 V
TOV charakteristika (TOV 5 s)        výdržná
TOV 120 min L-N        440 V
TOV charakteristika (120 min)        výdržná
Průřez připojovaných vodičů pevný (min)        2,50 mm2
Průřez připojovaných vodičů pevný (max)        50,00 mm2
Průřez připojovaných vodičů slaněný (min)        2,50 mm2
Průřez připojovaných vodičů slaněný (max)        35,00 mm2
Signalizace poruchy        červené zbarvení indikačního pole
Stupeň krytí        IP 20
Rozsah provozních teplot (min/max)        -40 / 80 °C
Rozsah vlhkosti        5 - 95 %
Splňuje požadavky normy        ČSN EN 61643-11 ed.2
Třída ETIM        EC001457
Náhradní modul        FLP-B+C MAXI V/0
Celní nomenklatura        85363090
EAN        8595090550938
