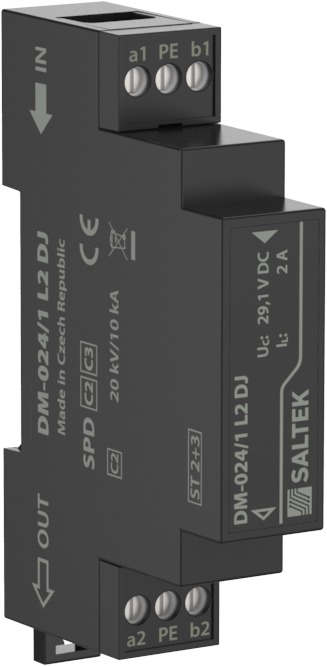

DM-024/1 L2 DJ

Technické parametry
Typ SPD C2
Umístění SPD ST 2
Montáž lišta DIN 35 mm
Jmenovité napětí Un 24 V DC
Nejvyšší trvalé provozní napětí Uc 31,00 V DC
Jmenovitý zatěžovací proud při 25°C IL 0,100 A
Mezní frekvence žíla-žíla f 0,07 MHz
D1 impulsní výbojový proud (10/350 µs) na žílu Iimp 0,50 kA
D1 celkový výbojový proud (10/350 µs) žíly-PE ITotal 1,00 kA
C2 jmenovitý výbojový proud (8/20 µs) na žílu In 5,00 kA
C2 celkový výbojový proud (8/20 µs) žíly-PE ITotal 10,00 kA
C2 ochranná hladina napětí mód žíla-PE při In Up 80 V
C2 ochranná hladina napětí mód žíla-žíla při In Up 65 V
C3 ochranná hladina napětí mód žíla-PE při 1 kV/µs Up 55 V
C3 ochranná hladina napětí mód žíla-žíla při 1 kV/µs Up 55 V
Doba odezvy žíla-žíla ta 25 ns
Doba odezvy žíla-PE ta 25 ns
Připojení (vstup - výstup) svorky - svorky
Průřez připojovaných vodičů pevný (min) 0,14 mm2
Průřez připojovaných vodičů pevný (max) 4,00 mm2
Průřez připojovaných vodičů slaněný (min) 0,14 mm2
Průřez připojovaných vodičů slaněný (max) 2,50 mm2
Stupeň krytí IP 20
Rozsah provozních teplot (min/max) -40 / 70 °C
Splňuje požadavky normy ČSN EN 61643-21+A1,A2
Třída ETIM EC001625
Celní nomenklatura 85363010
EAN 8595090553335
