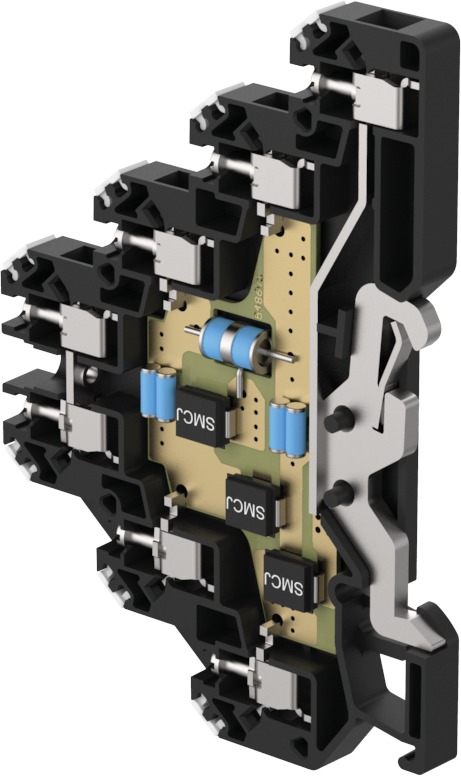

DM-006/1-RS

přepěťová ochrana dvoužilových signálových linek, instalace těsně před chráněné zařízení, řadová svorka, 6 V DC, do 0,5 A

Technické parametry
Typ SPD C2, C3
Umístění SPD ST 2+3
Montáž lišta DIN 35 mm
Jmenovité napětí Un 6 V DC
Nejvyšší trvalé provozní napětí Uc 6,00 V AC
Nejvyšší trvalé provozní napětí Uc 8,50 V DC
Jmenovitý zatěžovací proud při 25°C IL 0,500 A
Mezní frekvence žíla-žíla f 1,00 MHz
Sériový odpor na žílu R 1,60 Ω
D1 impulsní výbojový proud (10/350 µs) na žílu Iimp 0,50 kA
D1 celkový výbojový proud (10/350 µs) žíly-PE ITotal 1,00 kA
C2 jmenovitý výbojový proud (8/20 µs) na žílu In 5,00 kA
C2 celkový výbojový proud (8/20 µs) žíly-PE ITotal 10,00 kA
C2 ochranná hladina napětí mód žíla-PE při In Up 30 V
C2 ochranná hladina napětí mód žíla-žíla při In Up 18 V
C3 ochranná hladina napětí mód žíla-PE při 1 kV/µs Up 15 V
C3 ochranná hladina napětí mód žíla-žíla při 1 kV/µs Up 12 V
Doba odezvy žíla-žíla ta 1 ns
Doba odezvy žíla-PE ta 1 ns
Připojení (vstup - výstup) svorky - svorky
Průřez připojovaných vodičů pevný (min) 0,14 mm2
Průřez připojovaných vodičů pevný (max) 4,00 mm2
Průřez připojovaných vodičů slaněný (min) 0,14 mm2
Průřez připojovaných vodičů slaněný (max) 2,50 mm2
Stupeň krytí IP 20
Rozsah provozních teplot (min/max) -40 / 70 °C
Splňuje požadavky normy ČSN EN 61643-21+A1,A2
Třída ETIM EC001625
Celní nomenklatura 85363010
EAN 8595090551409
