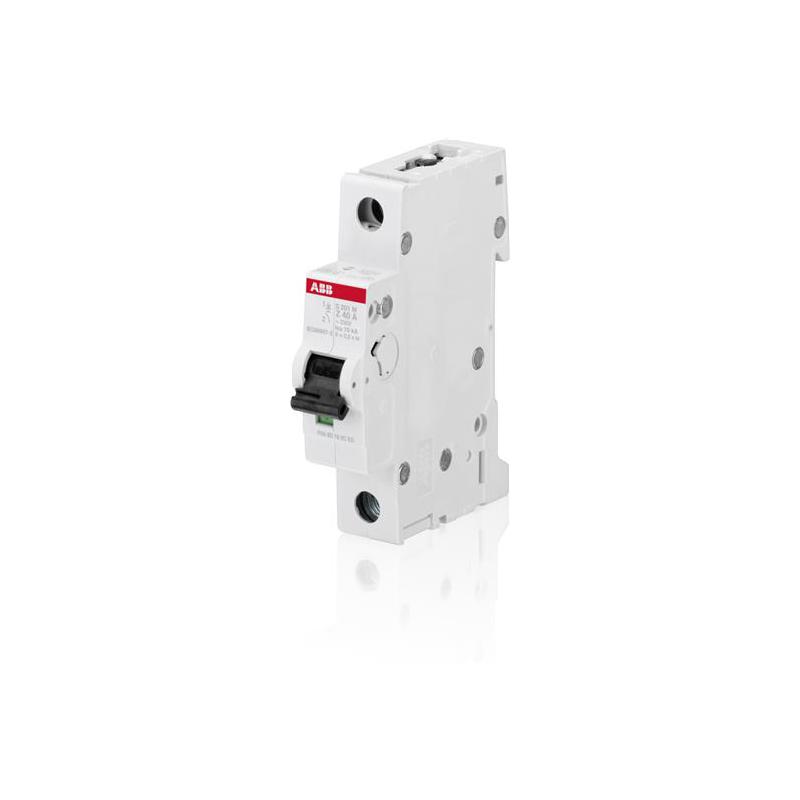

S201M-K20; 1 fázový jistič, jmenovitý proud In: 20 A, vypínací charakteristika: K, vypínací schopnost Icn: 10 kA

Parametry

Rozměry
Čistá šířka výrobku: 17.5 mm
Čistá hloubka výrobku: 69 mm
Čistá výška výrobku: 88 mm
Čistá hmotnost výrobku: 0.125 kg

Technické údaje
Normy:
IEC/EN 60947-2

UL 1077

CSA 22.2 No. 235

Počet pólů: 1
Vypínací charakteristika: K
Jmenovitý proud (In): 20 A
Jmenovité provozní napětí: acc. to IEC 60947-2 230 V AC
Výkonová ztráta:
2.7 W

at Rated Operating Conditions per Pole 2.7 W

Jmenovité izolační napětí (Ui): acc. to IEC/EN 60664-1 440 V
Provozní napětí:
Maximum (Incl. Tolerance) 253 V AC

Maximum (Incl. Tolerance) 72 V DC

Minimum 12 V AC / 12 V DC

Jmenovitá frekvence (f):
50 Hz

60 Hz

Jmenovitá mezní zkratová vypínací schopnost (Icu):
(133 V AC) 25 kA

(230 V AC) 15 kA

Jmenovitá provozní zkratová vypínací schopnost (Ics): (133 V AC) 18.8 kA
Třída omezení energie: 3
Kategorie přepětí: III
Stupeň znečištění: 3
Jmenovité impulzní výdržné napětí (Uimp):
4 kV

(6.2 kV @ sea level) kV

(5.0 kV @ 2000 m) kV

Dielektrické zkušební napětí: 50 / 60 Hz, 1 min: 2 kV
Materiál pouzdra: Insulation Group II, RAL 7035
Typ ovládače: Toggle
Indikace polohy kontaktu: Red ON / Green OFF
Krytí: IP20
Poznámky: IP40 in enclosure with cover
Elektrická trvanlivost: 20000 AC cycle
Mechanická trvanlivost (Nendu): 20000 cycle
Typ svorky: Screw Terminals
Typ šroubové svorky: Failsafe Bi-directional Cylinder-lift Terminal
Připojovací schopnost:
Busbar 10 / 10 mm²

Flexible with Ferrule 0.75 ... 25 mm²

Flexible 0.75 ... 25 mm²

Rigid 0.75 ... 35 mm²

Stranded 0.75 ... 35 mm²

Utahovací moment: 2 N·m
Doporučený šroubovák: Pozidriv 2
Montáž na lištu DIN:
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715

TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715

Montážní poloha: Any

Údaje vnějšího prostředí
Teplota okolního vzduchu:
Operation -25 ... +55 °C

Storage -40 ... +70 °C

Odolnost vůči rázu podle IEC 60068-2-27: 25g / 2 shocks / 13 ms
Odolnost vůči vibracím podle IEC 60068-2-6: 5g, 20 cycles at 5 ... 150 ... 5 Hz with load 0.8 In
Environmentální podmínky:
28 cycles

with 55 °C / 90-96 %

and 25 °C / 95-100 %

Stav RoHS: Following EU Directive 2002/95/EC August 18, 2005 and amendment

Technické údaje UL/CSA
Max. provozní napětí UL/CSA:
60 V DC

480Y / 277 V AC

Připojovací průřez UL/CSA:
Busbar 14-8 AWG

Conductor 14-4 AWG

Utahovací moment UL/CSA: 18 in·lb
Jmenovitá hodnota při přerušení, podle UL1077:
(277 V AC) 6 kA

(480Y / 277 V AC) 6 kA

(60 V DC) 10 kA
