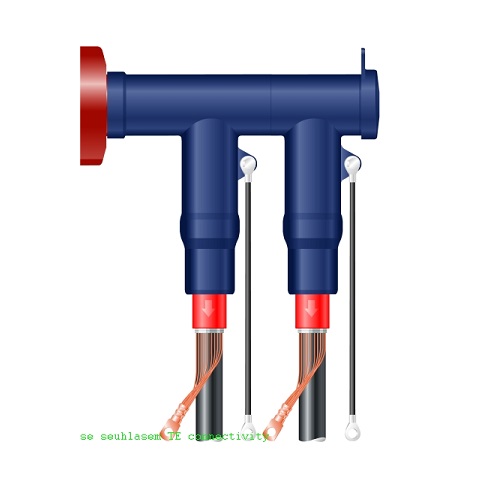

RSTI-CC-5854 T-adapter paralelní

RSTI-CC-5854 T-adapter paralelní
Kód produktu: E02230000151
Výrobce: TE Connectivity Solutions GmbH
Skladem
Elektro Nové Město Skladem
Elektro Brno Na objednávku
Elektro Hradec Králové Na objednávku
Elektro Nový Jičín Na objednávku
Elektro Ostrava Na objednávku
Elektro Plzeň Na objednávku
Elektro Satalice Na objednávku
Informace k dostupnosti

TD 84 dní

20 836,39 CZK s DPH / SET
17 220,16 CZK bez DPH
MJ: SET
Hmotnost
5,01 kg
Kód SAP
1003219000
Poznámka k balení

RSTI – systém stíněných T- adaptérů pro plynem izolované rozvaděče osazené průchodkami dle EN 50181 typ C1 (630 A) a C2 (1250 A) pro 10 kV, 22 kV a 35 kV

RSTI - T-adaptéry
Jmenovité napětí Průřez jádra Objednací číslo Průměr izolace
Uo/U (kV) (mm2) T-adaptér Paralelní T‑adaptér jádra (mm)
35 - 95 RSTI-5851 RSTI-CC-5851 12,7 - 25,0
95 - 240 RSTI-5853 RSTI-CC-5853 17,0 - 32,6
6/10 185 - 300 RSTI-5855 RSTI-CC-5855 21,3 - 34,6
400 RSTI-3951 RSTI-CC-3951 28,9 – 36,4
500 RSTI-3952 RSTI-CC-3952 28,9 – 36,4
630 RSTI-3953 RSTI-CC-3953 34,0 – 45,4
35 - 70 RSTI-5851 RSTI-CC-5851 12,7 – 25,0
95 - 240 RSTI-5854 RSTI-CC-5854 21,3 – 34,6
185 - 300 RSTI-5855 RSTI-CC-5855 21,3 – 34,6
12,7/22 400 RSTI-5951 RSTI-CC-5951 34,0 – 45,4
500 RSTI-5952 RSTI-CC-5952 34,0 – 45,4
630 RSTI-5953 RSTI-CC-5953 39,1 – 59,0
800 RSTI-5954 RSTI-CC-5954 39,1 – 59,0
35 - 95 RSTI-6851 RSTI-CC-6851 22,4 – 35,5
95 - 150 RSTI-6852 RSTI-CC-6852 22,4 – 35,5
20/35 120 - 240 RSTI-6853 RSTI-CC-6853 28,9 – 42,0
180 - 300 RSTI-6855 RSTI-CC-6855 28,9 – 42,0
400 RSTI-6951 RSTI-CC-6951 34,0 – 45,4
500 - 630 RSTI-6952 RSTI-CC-6952 39,1 – 59,0
800 RSTI-6953 RSTI-CC-6953 39,1 – 59,0

Stíněné adaptéry Raychem RSTI jsou navrženy pro připojení jednožilových nebo třížilový kabelů (s použitím rozdělovací soupravy) s plastovou izolací do plynem izolovaných rozvaděčů, nebo jiných zařízení, s průchodkami typu C dle EN 50181 pro napětí až do 42 kV. Stíněné T-adaptéry lze použít pro jeden kabel, případně pro paralelní připojení dvou nebo tří kabelů za předpokladu mechanického uchycení jednotlivých kabelů v rozvaděči. Paralelní připojení pro jmenovitý proud 630 A nebo 1250 A na průchodku typ C1 a C2 dle EN 505181 je možné každým RSTI konektorem. Maximální trvalé proudové zatížení pro jeden adaptér řady RSTI-x8xx je 800 A. Paralelní zapojení RSTI-x8xx a RSTI-CC-x8xx je schopno přenést trvalý proud 1250 A. Stejný proud je schopen přenést jeden kabel ukončený adaptérem řady RSTI-x9xx.

Adaptér je vyroben jako výlisek z vysokojakostní silikonové pryže s vnější ochrannou vodivou vrstvou připojenou na uzemnění. Raychem stíněné adaptéry RSTI jsou vhodné pro vnitřní i venkovní montáž. Plášťové zkoušky kabelů lze provést bez demontáže stíněného adaptéru.

Špičková konstrukce a materiály adaptérů v kombinaci s vynikajícími vlastnostmi šroubovacích kabelových ok Raychem umožňují použít jednu velikost souboru pro pokrytí většiny používaných průřezů kabelů. Délka odstranění pláště kabelů a rozměry adaptérů RSTI jsou navrženy tak, aby zaujímaly co nejmenší prostor v poli rozvaděče. Dokonce i paralelní připojení dvou kabelů lze realizovat ve standardních polích rozvaděčů.

Raychem stíněné T-adaptéry RSTI jsou vybaveny kapacitním měřícím bodem, kterým lze ověřit přítomnost napětí. Měřící bod je chráněn vodivým krytem.

Montáž

Konstrukce adaptérů vyžaduje použití pouze běžného nářadí pro odstranění polovodivé vrstvy s minimální délkou ořezu do 40 mm. Na připravený a lubrikovaný kabel se snadno nasune na určené místo výlisek pro řízení el. pole. Široko rozsahové šroubovací kabelové oko s trhacími šrouby umožňuje rychlou montáž. Následně je tělo adaptéru nasunuto, po namazání jeho vnitřního povrchu, na kabel i průchodku zařízení. Mechanické a elektrické spojení je zajištěno svorníkem, podložkou a maticí. Zadní část adaptéru je uzavřena zátkou nebo je do části zasunut stíněný adaptér s omezovačem přepětí nebo s připojeným paralelním kabelem.

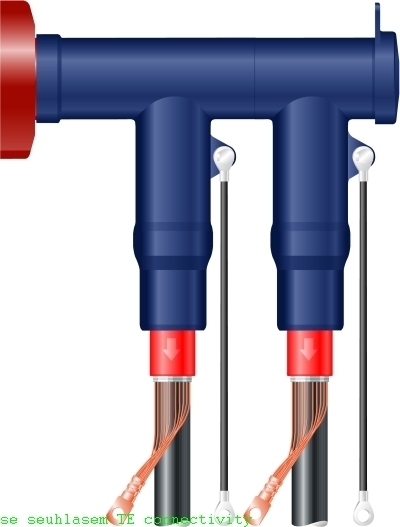

Paralelní připojení

Pro paralelní připojení dvou kabelů je nezbytné objednat pouze T‑adaptér a paralelní T‑adaptér.

Montážní požadované rozměry D/d/ H:

- 285/101/299 pro připojení RSTI-58

- 295/101/339 pro připojení RSTI-68

- 315/120/411 pro připojení RSTI-x9
