Stíněný úhlový připojovací systém pro kabely s plastovou izolací pro napětí 22 kV a 35 kV

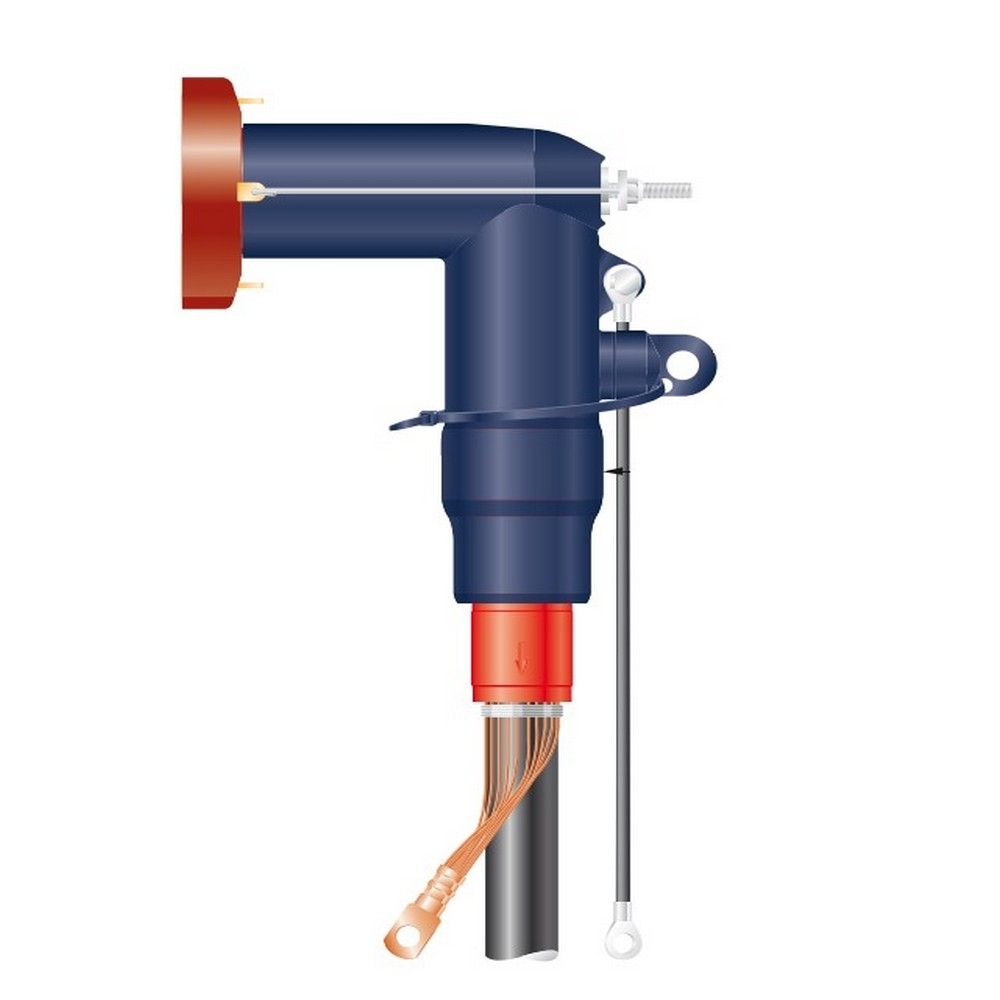

Raychem RSES-64xx stíněný úhlový připojovací systém je navržen pro připojení jedno a třížilových stíněných kabelů s plastovou izolací do plynem izolovaných rozvaděčů, nebo do jiných zařízení, s průchodkami typu B dle EN 50181 navržených pro proud do 400 A a do napětí 42 kV.
Raychem stíněný úhlový připojovací systém je vhodný pro vnitřní i venkovní montáž a je vyroben jako výlisek z vysokojakostní silikonové pryže s vnější ochrannou vodivou vrstvou připojenou na uzemnění.
Kombinace jednoho stíněného těla adaptéru a dvou velikostí výlisků pro řízení elektrického pole pokryjí široký rozsah použití základních průřezů jader od 35 do 300 mm2.
V soupravě obsažená šroubovací kabelová oka umožňují ukončit kabely s Cu i AI jádry. Délka odstranění pláště kabelů a rozměry adaptérů jsou navrženy tak, aby zaujímaly co nejmenší prostor v poli rozvaděče.
Raychem RSES-64xx stíněné úhlové adaptéry jsou vybaveny kapacitním měřícím bodem, kterým lze ověřit přítomnost napětí. Kapacitní měřící bod je chráněn vodivým krytem.
Stíněný úhlový připojovací systém se šroubovacími kabelovými oky
|
Jmenovité napětí Uo/U (kV)
|
Průřez jádra (mm2)
|
Objednací číslo
|
Průměr izolace jádra (mm)
|
|
12,7/22
|
70-95
|
RSES-6451
|
22,4 - 35,5
|
|
95 - 240
|
RSES-6452
|
22,4 - 35,5
|
|
185-300
|
RSES-6454
|
22,4 - 35,5
|
|
20/35
|
50-95
|
RSES-6451
|
22,4 - 35,5
|
|
95-150
|
RSES-6452
|
22,4 - 35,5
|
|
120-240
|
RSES-6453
|
28,9 - 42,0
|
|
185-300
|
RSES-6455
|
28,9 - 42,0
|
|
