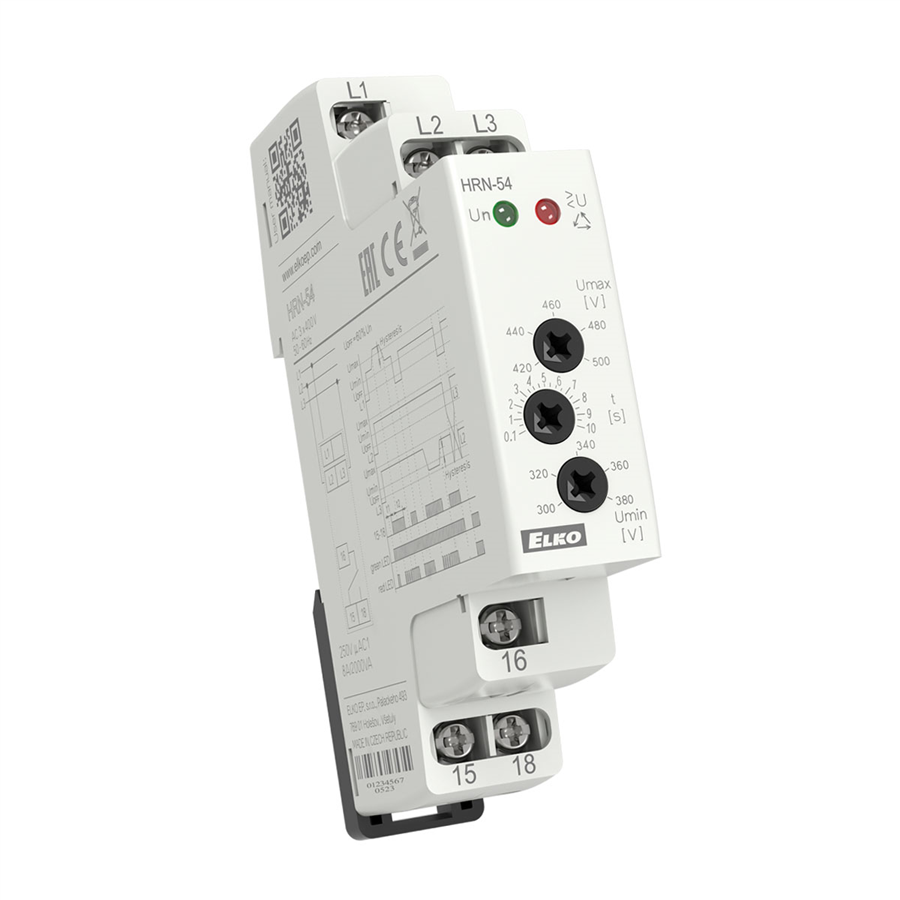

Relé napěťové hlídací HRN-54, 3-fáze

HRN-54 | Hlídací napěťové relé v 3F s nastavitelnými úrovněmi

Slouží pro hlídání napětí, sledu a výpadku fází v rozvaděči (ochrana přístrojů a zařízení).
Monitoruje velikost napětí v 3-fázové soustavě napětí.
Relé hlídá sled fází.
Je možno nastavit horní a dolní hranici napětí, při které kontakt výstupního relé vypne.
Nastavitelná časová prodleva eliminuje krátkodobé špičky a výpadky v síti.
Chybový stav je indikován červenou LED a rozepnutím výstupního kontaktu relé.
Pokud napájecí napětí poklesne pod 60 % Un (UOFF spodní úroveň) dojde k okamžitému rozepnutí relé bez uplatnění zpoždění.
HRN-54: napájení ze všech fází, tzn. že, funkce relé je zachována i při výpadku jedné z fází.
HRN-54N: napájení L1, L2, L3-N, tzn. že, relé hlídá i  přerušení nulového vodiče.

Technické parametry


Výpadek fáze: Ano
Pořadí fází: Ano
Nastavitelné přepětí: Ano
Nastavitelné podpětí: Ano
Asymetrie: x
Hlídaný rozsah: AC 3 x 300-500 V
Výstup: 1x přepínací, 8 A
Provedení: 1-MODUL
Napájecí napětí: z hlídaného napětí
Rozměry: 90 x 17.6 x 64 mm
