Specifikace
Základní popis

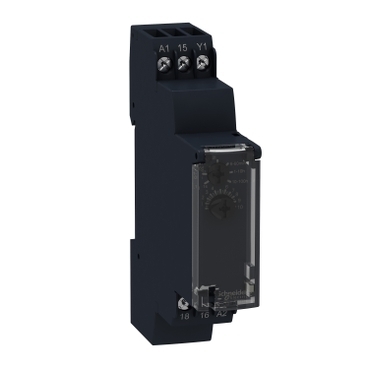

výrobková řada: Harmony Timer Relays
typ diskrétního výstupu:Reléový
typ produktu nebo součásti: Modulární časové relé
šířka: 17,5 mm
označení přístroje: RE17R
typ časového zpoždění: Prodleva při vypnutí
rozsah časového zpoždění: 6...60 s, 1...10 hod, 1...10 min, 6...60 min, 0,1...1 s, 1...10 s, 10...100 hod
jmenovitý výstupní proud: 8 A
Doplňky
typ a složení kontaktu: 1 V/Z
materiál kontaktu: Bez kadmia
výška: 90 mm
hloubka: 72 mm
typ ovládání: Přepínač přední panel
[Us] jmenovité napájecí napětí: 24...240 V AC 50/60 Hz, 24 V DC
rozsah napětí: 0,85...1,1 Us
frekvence sítě: 50...60 Hz +/- 5 %
release of input voltage: 10 V
připojení – svorky
Šroubové svorky, 1 x 0,5...1 x 3,3 mm² (AWG 20...AWG 12) pevný bez kabelové koncovky
Šroubové svorky, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) pevný bez kabelové koncovky
Šroubové svorky, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) ohebný s kabelovou koncovkou
Šroubové svorky, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) ohebný s kabelovou koncovkou
kroutící moment: 0,6…1 N.m podle IEC 60947-1
materiál pouzdra: Samozhášecí
opakovatelná přesnost: +/- 0,5 % podle IEC 61812-1
teplotní odchylka: +/- 0,05 %/°C
odchylka napětí: +/-0,2 %/V
přesnost nastavení časového zpoždění: +/- 10 % z plného rozsahu při 25 °C podle IEC 61812-1
control signal pulse width: 100 ms s paralelní zátěží typický. 30 ms typický
izolační odpor: 100 MΩ při 500 V DC podle IEC 60664-1
doba resetu: 120 ms na vypnutí typický
koeficient zatížení: 100 %
příkon (VA): 0…32 VA při 240 V AC
příkon ve W: 0,6 W při 24 V DC
minimální spínací proud: 10 mA při 5 V DC
maximální spínací proud: 8 A AC/DC
maximální spínací napětí: 250 V AC
vypínací schopnost: 2000 VA
operating frequency: 10 Hz
elektrická životnost: 100000 cykly pro odporová zátěž (8 A při 250 V AC maximum)
mechanická životnost: 10000000 cykly
dielektrická pevnost: 2,5 kV 1 mA/1 minuta 50 Hz podle IEC 61812-1
[Uimp] jmenovité impulzní výdržné napětí: 5 kV během 1,2/50 µs
power on delay: 100 ms
označení: CE
povrchová vzdálenost: 4 kV/3 podle IEC 60664-1
bezpečnostní data: B10d = 270000, MTTFd = 296.8 let
poloha montáže: Libovolná poloha ve vztahu k normální svislé montážní rovině
montážní držák: 35 mm DIN lišta podle IEC 60715
místní signalizace
LED ukazatel modulu s krytem pro v ustáleném stavu: relé zapnuto, neprobíhá časování
LED ukazatel modulu s krytem 80 % ON a 20 % OFF pro záblesková: probíhá časování
LED ukazatel modulu s krytem 5 % ON a 95 % OFF pro pulzování: relé vypnuto, neprobíhá časování (kromě funkce Di-D, Li-L)
dostupné funkce: C- Off-delay relay w/ control signal-1 V/Z
hmotnost přístroje: 0,07 kg
typ ovládání: Bez testovacího tlačítka
number of functions: 1
typ časového zpoždění: C
funkčnost: Časová prodleva při vypnutí
označení kompatibility: RE17
