RAYGEL PLUS-1 Spojka přímá a odbočná

RAYGEL PLUS-1 Spojka přímá a odbočná
-15%
Kód produktu: E02113100025
Výrobce: TE Connectivity Solutions GmbH
Skladem
Elektro Nové Město Skladem
Elektro Brno Na objednávku
Elektro Hradec Králové Na objednávku
Elektro Nový Jičín Na objednávku
Elektro Ostrava Na objednávku
Elektro Plzeň Na objednávku
Elektro Satalice Na objednávku
Informace k dostupnosti

TD 17 dní

471,20 CZK s DPH
400,51 CZK s DPH / KS
331,00 CZK bez DPH
MJ: KS
Hmotnost
0,186 kg
Popis produktu

Konstrukce spojek

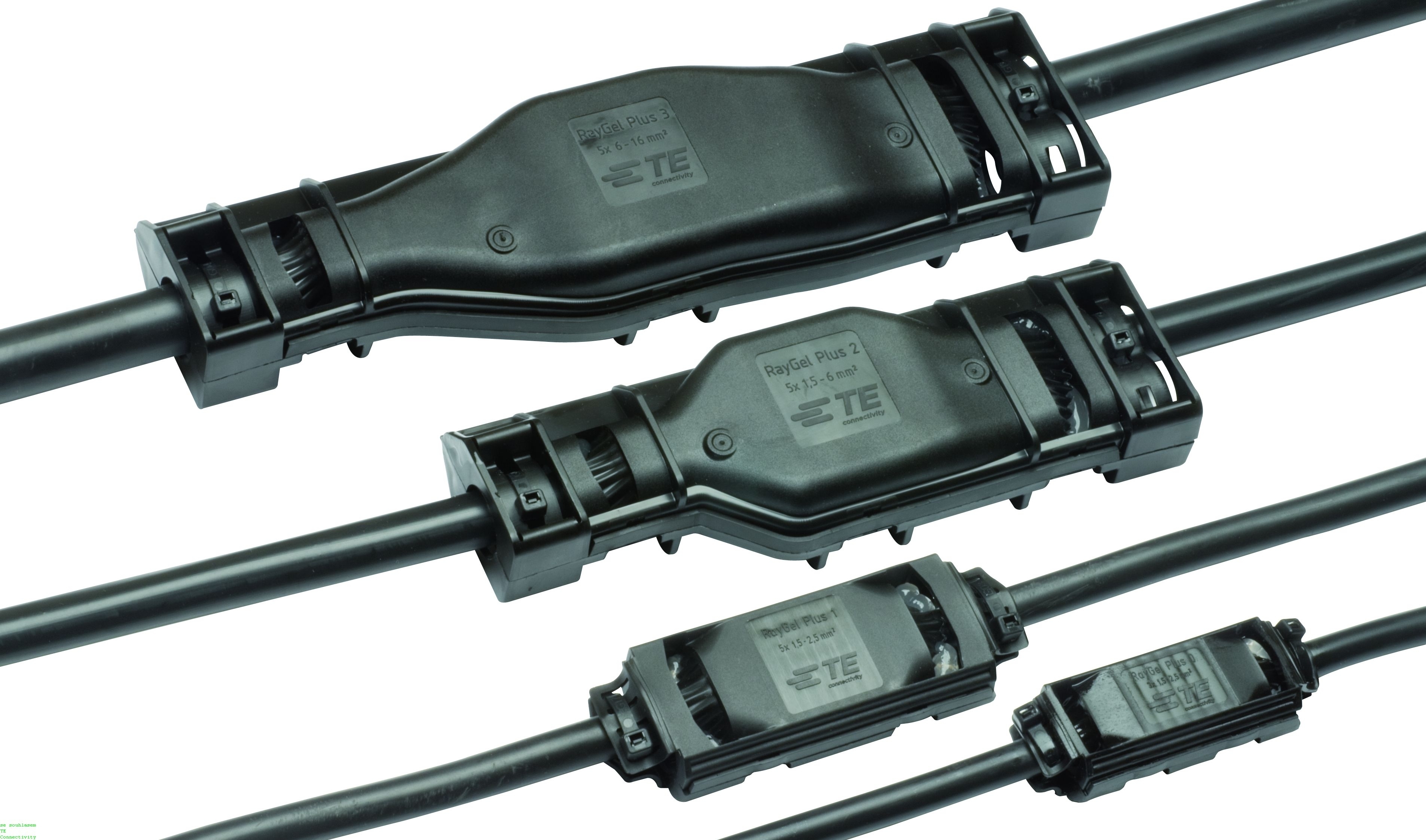

RayGel Plus – přímé a odbočné spojky

Žíly kabelu jsou za pomoci pracovního nástroje snadno spojeny univerzálním spojovacím blokem s posuvnými maticemi, součástí dodávky RayGel Plus 2 a RayGel Plus 3, nebo jinými spojovači vybranými s ohledem na maximální povolené rozměry uvedené v tabulkách pro spojky RayGel Plus 1 a RayGel Plus 0. Ojedinělý univerzální spojovací blok umožňuje odbočení bez přerušení hlavního kabelu.

Montáž spojek je velmi jednoduchá. Spojovací blok se umístí do spodní části skořepiny, již z výroby vyplněné hmotou PowerGel. Pružný a měkký gel dovoluje pohodlné uzavření skořepiny bez použití nářadí a spolu se spojovanými kabely utěsní nezbytnou část vyhnuté přepážky na koncích skořepiny. Skořepina se po zacvaknutí zámků zajistí dvěmi zdrhovacími kabelovými páskami. K montáži spojek není potřeba žádného speciálního nářadí a mohou být ihned uvedeny do provozu.

V případě odbočné spojky je odbočný kabel a jeho žíly uložen souběžně s hlavním kabelem a jeho žílami.

"Hydrofobní" vlastnosti těsnící hmoty PowerGel.

RayGel Plus přímé a odbočné spojky s univerzálním spojovacím blokem pro kabely s max. pěti žilami
Jmenovité Průřez jádra Objednací číslo Rozměry
napětí Hlavní kabel Odbočný kabel délka x šířka x výška
Uo/U (kV) (mm²) (mm²) (mm)
0,6/1 3 – 5 x 1,5 – 6 3 – 5 x 1,5 – 6 RayGel Plus 2 233 x 78 x 40
3 – 5 x 6 – 16 3 – 5 x 6 – 16 RayGel Plus 3 313 x 90 x 47
RayGel Plus přímé a odbočné spojky bez spojovačů pro kabely s max. pěti žilami
Jmenovité Průřez jádra Objednacíčíslo Rozměry (mm)
napětí Hlavní kabel Odbočný kabel délka x šířka x výška
Uo/U (kV) (mm²) (mm²) Spojovač max. Spojka
0,6/1 2 – 3 x 1,5 – 2,5* 2 – 3 x 1,5* RayGel Plus 0 26 x 24 x 16 100 x 37 x 24
3 – 5 x 1,5 – 2,5* 3 – 5 x 1,5* RayGel Plus 1 26 x 38 x 16 139 x 51 x 24
* Rozsah průřezů pro spojení jednožilových kabelů: hlavní kabel 1 x 10-50 mm², odbočný kabel 1 x 10-16 mm².

Popis
Gelové spojky a opravné manžety s hmotou PowerGel pro kabely s plastovou izolací
