PARAMETRY
Jmenovitý průřez vodiče [mm²] 2,5
Rozsah připojitelnosti [mm²] 0,5 ÷ 2,5
Krátkodobý výdržný proud [A] 300
Jmenovité impulsní výdržné napětí [V] 4000
Utahovací moment [Nm] 0,4
Nástroj Šroubovák PH 0
Způsob montáže TH 35
Stupeň znečištění 2
Provozní teplota [°C] -40 ÷ +105
Počet připojovacích míst 2
Počet pater svorky 1
Nutnost ukončovací přepážky NE
Norma IEC 60947-7-2
ATEX schválení Ex II 2G Ex eb IIC Gb /Ex I M2 Ex eb I Mb

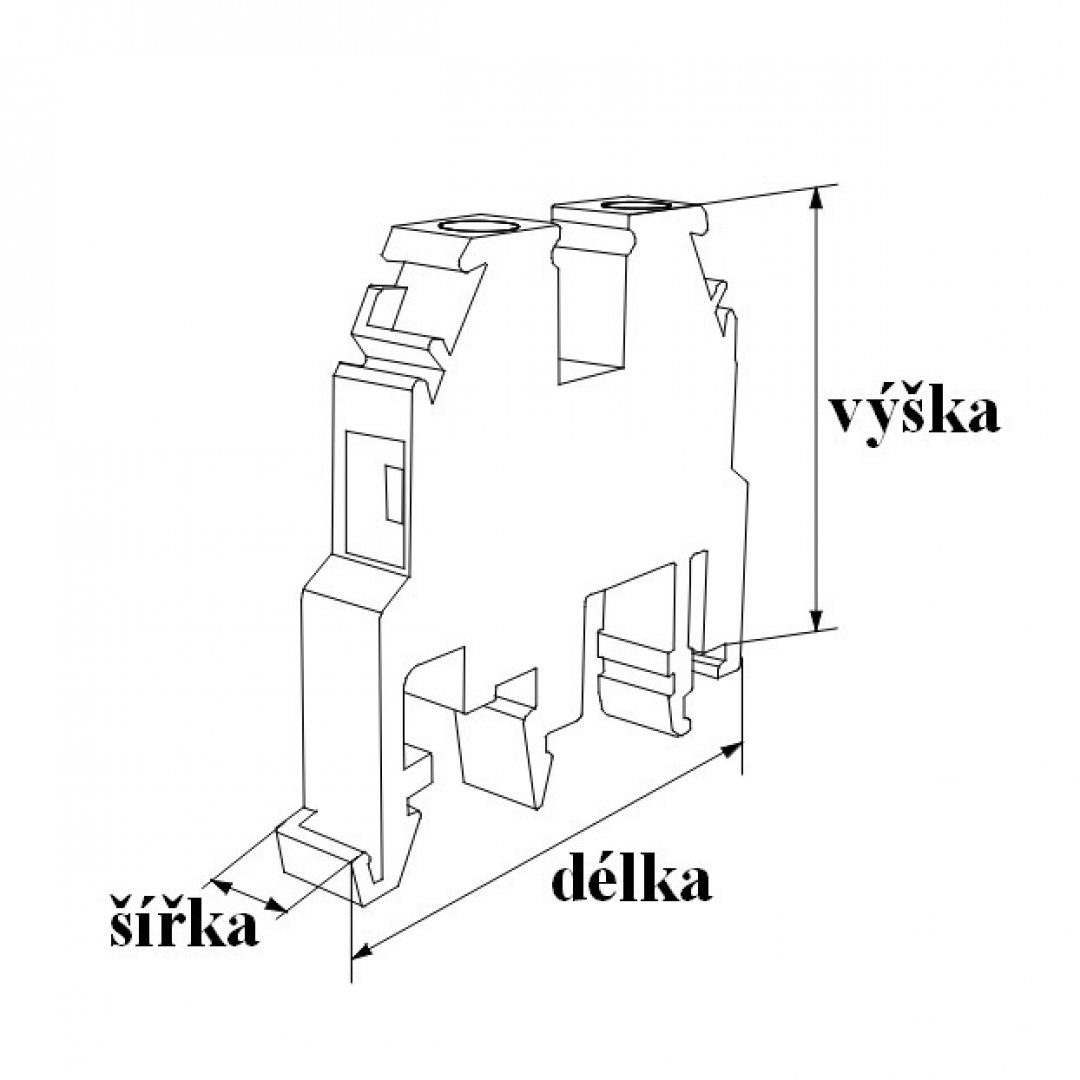

Rozměry [mm] (šířka / výška / délka) 7 / 40,5 / 48
Hmotnost [g] 24
Balení (ks) 20
Poznámka M 2,5 x 7,6
Rozsah upínaných vodičů
Tuhý plný vodič [mm²] 0,5 ÷ 2,5
Tuhý slaněný vodič [mm²] 0,5 ÷ 2,5
Ohebný slaněný vodič [mm²] 0,5 ÷ 2,5
Maximální průřez 1 x vodiče ohebného slaněného s izolovanou dutinkou [mm²] 1,5
Délka odizolovaného vodiče [mm] 7
Maximální vnější průměr dutinky [mm] 2,6
Doporučená délka dutinky [mm] 7
Provedení
Izolační pouzdro Polyamid (PA), hořlavost V0, bez halogenů
Elektrovodná část Mosaz (galvanicky pokoveno)
Upevňovací část Tepelně zušlechtěná ocel (galvanicky pokoveno)
