PARAMETRY
Jmenovitý průřez vodiče [mm²] 16
Rozsah připojitelnosti [mm²] 1,5 ÷ 25
Krátkodobý výdržný proud [A] 1920
Jmenovité impulsní výdržné napětí [V] 4000
Utahovací moment [Nm] 2
Nástroj Šroubovák PH 2
Způsob montáže TH 35
Stupeň znečištění 2
Provozní teplota [°C] -40 ÷ +105
Počet připojovacích míst 2
Počet pater svorky 1
Nutnost ukončovací přepážky NE
Norma IEC 60947-7-2
ATEX schválení Ex II 2G Ex eb IIC Gb /Ex I M2 Ex eb I Mb

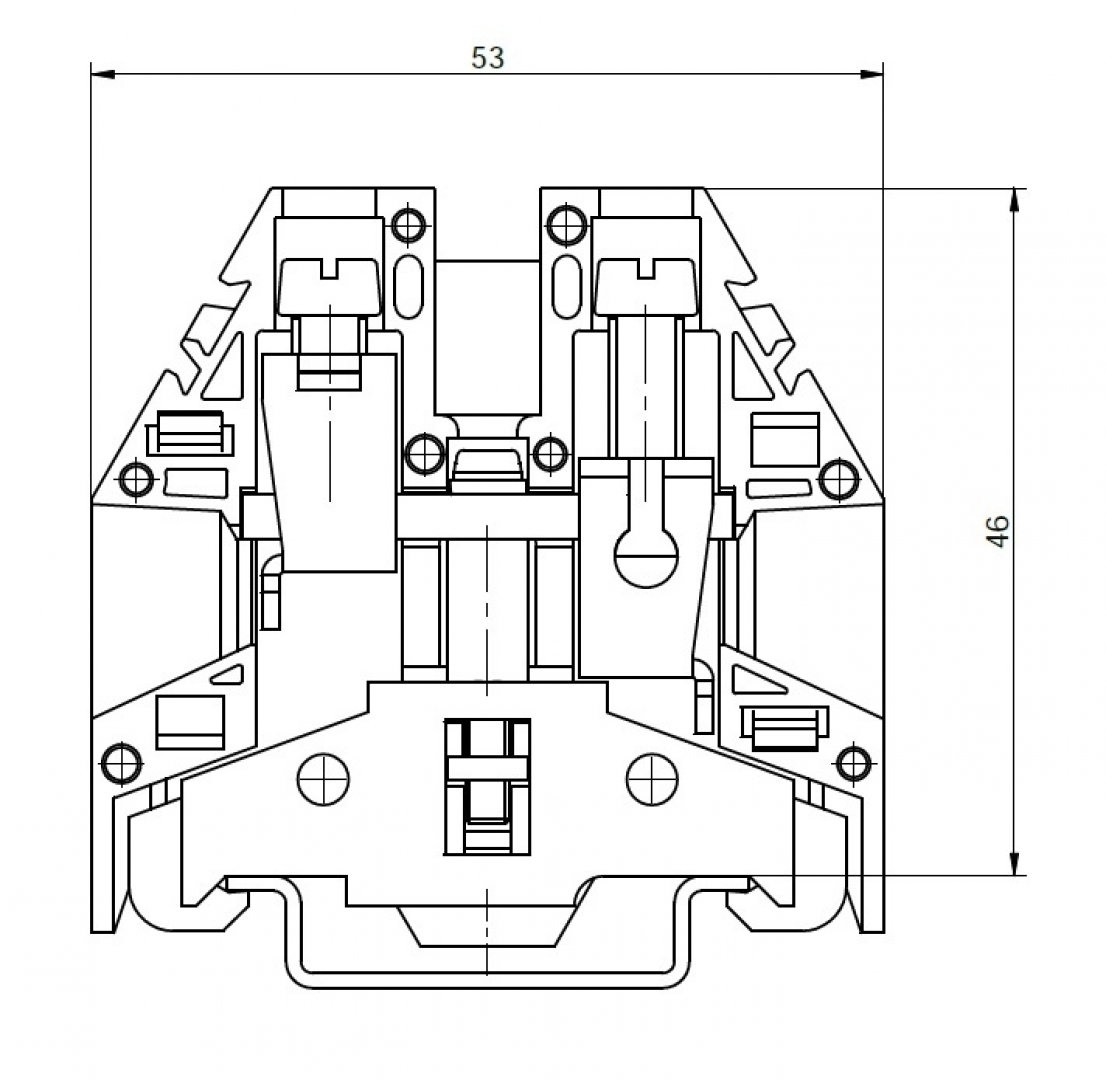

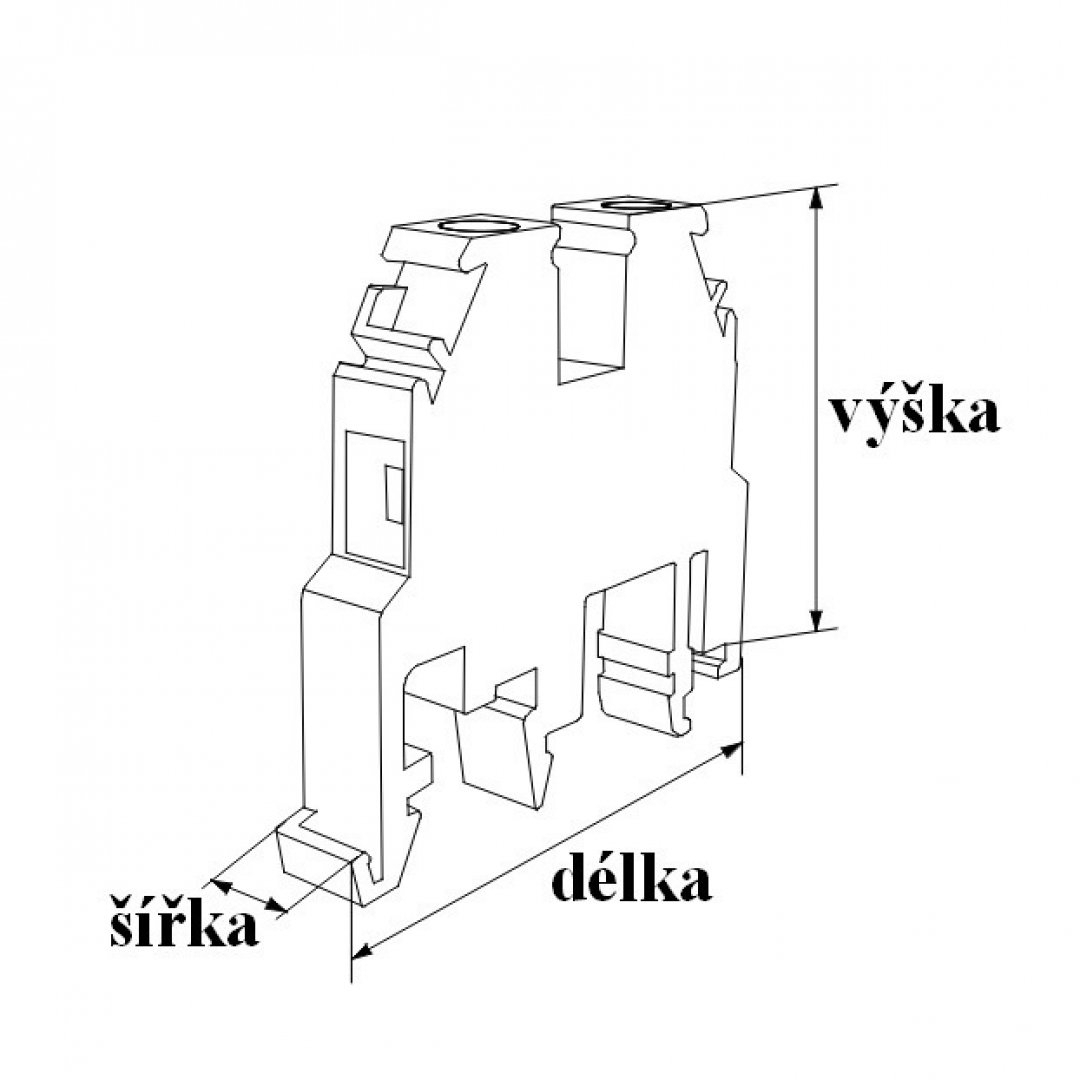

Rozměry [mm] (šířka / výška / délka) 12,1 / 50,5 / 53
Hmotnost [g] 46
Balení (ks) 20
Poznámka M 5 x 12
Rozsah upínaných vodičů
Tuhý plný vodič [mm²] 1,5 ÷ 16
Tuhý slaněný vodič [mm²] 1,5 ÷ 25
Ohebný slaněný vodič [mm²] 1,5 ÷ 16
Maximální průřez 1 x vodiče ohebného slaněného s izolovanou dutinkou [mm²] 16
Délka odizolovaného vodiče [mm] 10
Maximální vnější průměr dutinky [mm] 7
Doporučená délka dutinky [mm] 10
Provedení
Izolační pouzdro Polyamid (PA), hořlavost V0, bez haogenů
Elektrovodná část Mosaz (galvanicky pokoveno)
Upevňovací část Tepelně zušlechtěná ocel (galvanicky pokoveno)
