PARAMETRY
Jmenovitý průřez vodiče [mm²] 4
Rozsah připojitelnosti [mm²] 0,5 ÷ 6
Jmenovitý proud CE [A] 32
Krátkodobý výdržný proud [A] 480
Jmenovité izolační napětí CE 1000 V AC / 1500 V DC
Jmenovité impulsní výdržné napětí [V] 8000
Utahovací moment [Nm] 0,5
Nástroj Šroubovák PH 0 / 0,5 x 3
Způsob montáže TH 15, TH 35, G 32
Stupeň znečištění 2
IP 20
Provozní teplota [°C] -40 ÷ +105
Počet připojovacích míst 2
Počet pater svorky 1
Nutnost ukončovací přepážky ANO
Norma IEC 60947-7-1

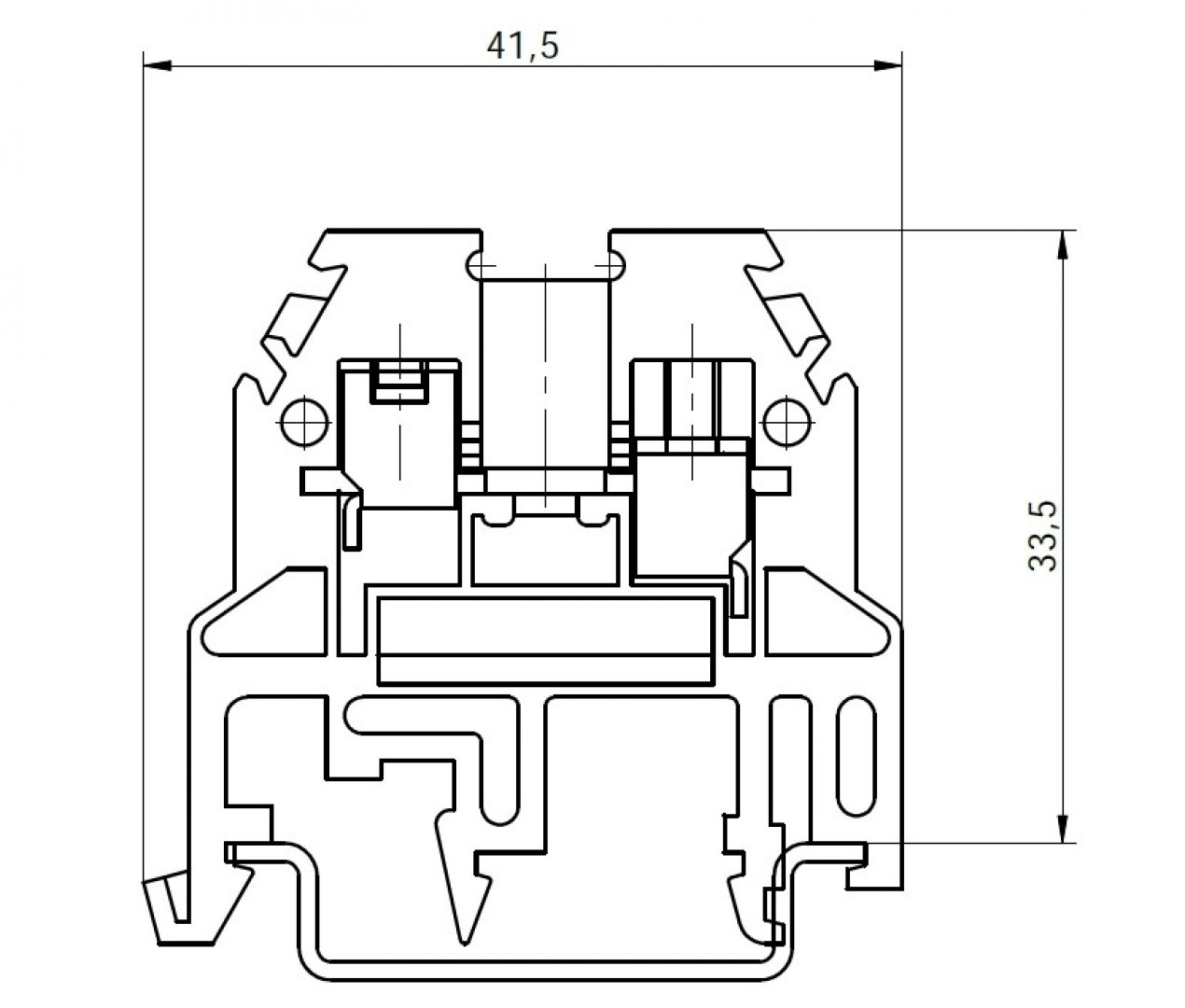

Rozměry [mm] (šířka / výška / délka) 6,6 / 39 / 41,5
Hmotnost [g] 8
Balení (ks) 100
Upínací šroub M 3 x 7
Rozsah upínaných vodičů
Tuhý plný vodič [mm²] 0,5 ÷ 6
Tuhý slaněný vodič [mm²] 0,5 ÷ 4
Ohebný slaněný vodič [mm²] 0,5 ÷ 4
2 x Tuhý plný vodič, tuhý slaněný, ohebný slaněný [mm²] 0,5 ÷ 2,5
3 x Tuhý plný vodič, tuhý slaněný, ohebný slaněný [mm²] 0,5 ÷ 1
Maximální průřez 1 x vodiče ohebného slaněného s izolovanou dutinkou [mm²] 4
Délka odizolovaného vodiče [mm] 10
Provedení
Izolační pouzdro Polyamid (PA), hořlavost V0, bez halogenů
Elektrovodná část Mosaz (galvanicky pokoveno)
Upevňovací část Tepelně zušlechtěná ocel (galvanicky pokoveno)
