PARAMETRYE
Jmenovitý průřez vodiče [mm²] 35
Rozsah připojitelnosti [mm²] 2,5 ÷ 50
Jmenovitý proud CE [A] 125
Jmenovitý proud ATEX [A] 110
Krátkodobý výdržný proud [A] 4200
Jmenovité izolační napětí CE 1000 V AC / 1500 V DC
Jmenovité izolační napětí ATEX [V] 320
Jmenovité impulsní výdržné napětí [V] 8000
Utahovací moment [Nm] 3
Nástroj Inbus č. 3
Způsob montáže TH 35
Stupeň znečištění 2
IP 10 *
Provozní teplota [°C] -40 - +105
Počet připojovacích míst 2
Počet pater svorky 1
Nutnost ukončovací přepážky ANO
Norma IEC 60947-7-1
ATEX schválení Ex II 2G Ex eb IIC Gb /Ex I M2 Ex eb I Mb

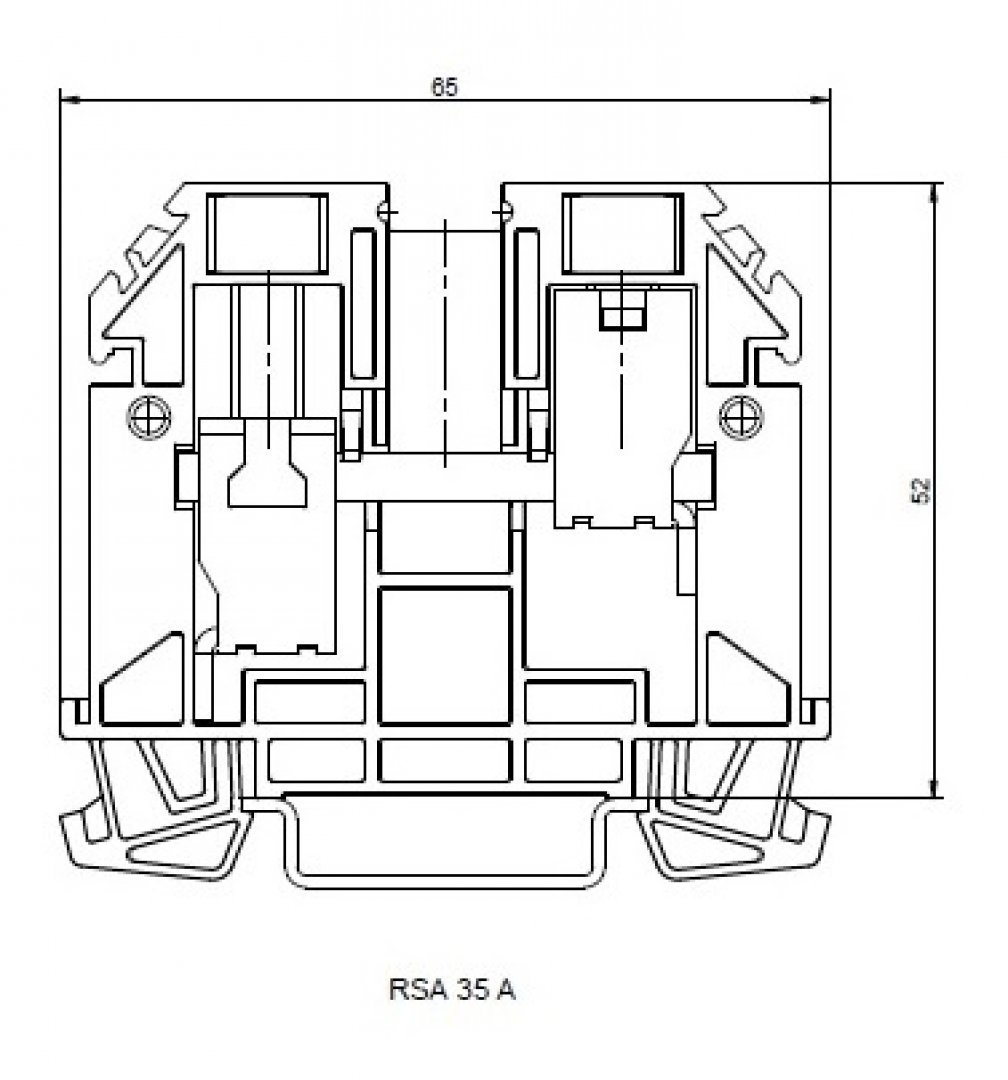

Rozměry [mm] (šířka / výška / délka) 16,5 / 58,9 / 65
Hmotnost [g] 56
Balení (ks) 20
Upínací šroub M 6 x 15,2
Poznámka * U typu RSA 35 A je nutno pro dosažení krytí IP 20 použít doplňující příslušenství - boční krytku v případě, že ve svorce není zapojen vodič nebo je zapojen vodič průřezu 10 mm² a menší – jinak má svorka krytí IP 10.
Rozsah upínaných vodičů
Tuhý plný vodič [mm²] 2,5 - 16
Tuhý slaněný vodič [mm²] 4 - 50
Ohebný slaněný vodič [mm²] 4 - 35
2 x Tuhý plný vodič, tuhý slaněný, ohebný slaněný [mm²] 2,5 - 16
3 x Tuhý plný vodič, tuhý slaněný, ohebný slaněný [mm²] 2,5 - 10
Maximální průřez 1 x vodiče ohebného slaněného s izolovanou dutinkou [mm²] 35
Délka odizolovaného vodiče [mm] 15
Provedení
Izolační pouzdro Polyamid (PA), hořlavost V0, bez halogenů
Elektrovodná část Měď (galvanicky pokoveno )
Upevňovací část Tepelně zušlechtěná ocel (galvanicky pokoveno)
