PARAMETRY
Jmenovitý průřez vodiče [mm²] 16
Rozsah připojitelnosti [mm²] 1,5 ÷ 25
Jmenovitý proud CE [A] 76
Jmenovitý proud ATEX [A] 68
Krátkodobý výdržný proud [A] 1920
Jmenovité izolační napětí CE 1000 V AC / 1500 V DC
Jmenovité izolační napětí ATEX [V] 320
Jmenovité impulsní výdržné napětí [V] 8000
Utahovací moment [Nm] 2
Nástroj Šroubovák PH 2 / 1 x 5,5
Způsob montáže TH 15, TH 35, G 32
Stupeň znečištění 2
IP 20
Provozní teplota [°C] -40 ÷ +105
Počet připojovacích míst 2
Počet pater svorky 1
Nutnost ukončovací přepážky ANO
Norma IEC 60947-7-1
ATEX schválení Ex II 2G Ex eb IIC Gb /Ex I M2 Ex eb I Mb

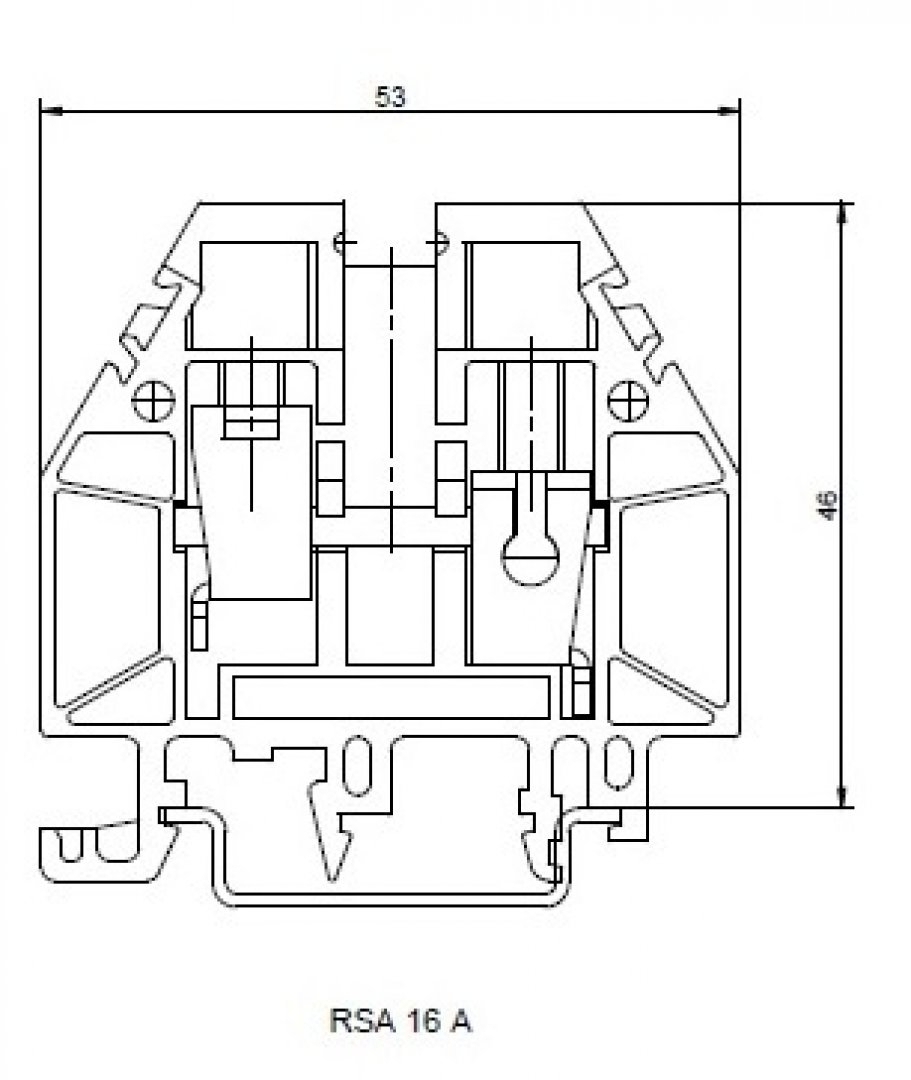

Rozměry [mm] (šířka / výška / délka) 12,1 / 51,5 / 53
Hmotnost [g] 28
Balení (ks) 50
Upínací šroub M 5 x 12
Poznámka Vodič slaněný o průřezu 1,5 mm² musí být opatřen dutinkou!
Rozsah upínaných vodičů
Tuhý plný vodič [mm²] 1,5 ÷ 16
Tuhý slaněný vodič [mm²] 1,5 ÷ 25
Ohebný slaněný vodič [mm²] 1,5 ÷ 16
2 x Tuhý plný vodič, tuhý slaněný, ohebný slaněný [mm²] 1,5 ÷ 6
3 x Tuhý plný vodič, tuhý slaněný, ohebný slaněný [mm²] 1,5 ÷ 4
Maximální průřez 1 x vodiče ohebného slaněného s izolovanou dutinkou [mm²] 16
Délka odizolovaného vodiče [mm] 10
Provedení
Izolační pouzdro Polyamid (PA), hořlavost V0, bez halogenů
Elektrovodná část Mosaz (galvanicky pokoveno)
Upevňovací část Tepelně zušlechtěná ocel (galvanicky pokoveno)
