PARAMETRY
Jmenovitý průřez vodiče [mm²] 4
Rozsah připojitelnosti [mm²] 0,5 ÷ 6
Jmenovitý proud [A] 6,3
Krátkodobý výdržný proud [A] 1500
Jmenovité izolační napětí [V] 400
Jmenovité impulsní výdržné napětí [kV] 4
Jmenovité pracovní napětí nebo rozsah pracovních napětí [V] 250
Utahovací moment [Nm] 0,5
Nástroj Šroubovák PH 0
Způsob montáže TH 15, TH 35, G 32
Stupeň znečištění 2
IP (zavřený / otevřený nosič pojistky) 20 / 10 *
Provozní teplota [°C] -40 ÷ +55
Počet připojovacích míst / Počet pater 2 / 1
Nutnost ukončovací přepážky NE
Jmenovitý rozptýlený výkon (Pv) / jmenovitý proud tavné pojistkové vložky 2 W / 6,3 A (Samostatné uspořádání)
Jmenovitý rozptýlený výkon (Pv) / jmenovitý proud tavné pojistkové vložky 1 W / 6,3 A (Kombinované uspořádání)
Maximální rozptýlený výkon (Pvk) / jmenovitý proud tavné pojistkové vložky 2 W / 6,3 A (Samostatné uspořádání)
Maximální rozptýlený výkon (Pvk) / jmenovitý proud tavné pojistkové vložky 1 W / 6,3 A (Kombinované uspořádání)
Velikost tavné pojistkové vložky F, M, T průměr 5 mm x délka 20 mm
Norma ČSN EN 60947-7-3

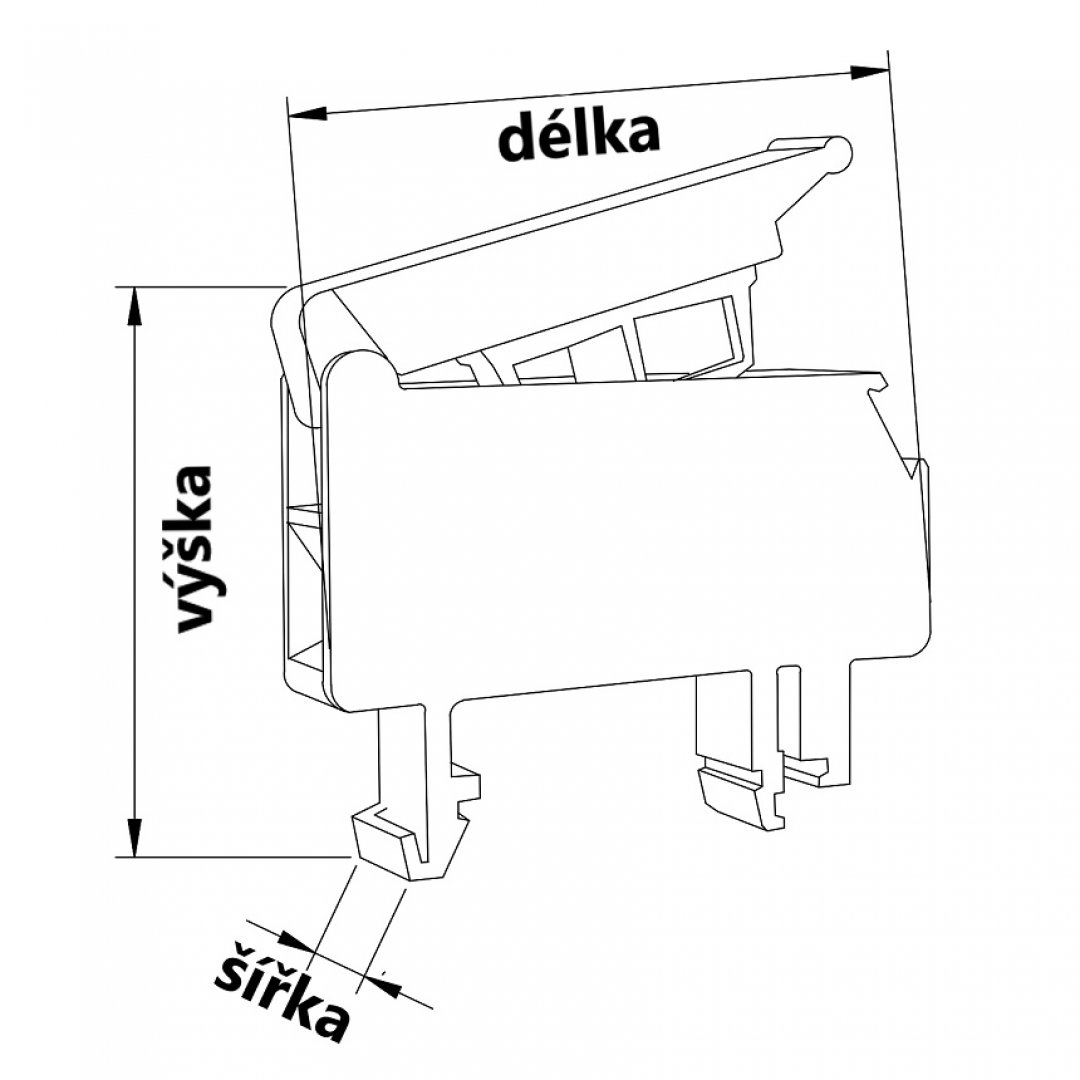

Rozměry [mm] (šířka / výška / délka) 9 / 46,3 / 55
Hmotnost 1 kusu [g] 15
Balení [ks] 25
Typ doporučené pojistky keramická
Poznámka * Krytí řadových pojistkových svorek je IP 20, při otevřeném nosiči pojistky je krytí živých částí IP 10.
Rozsah upínaných vodičů
Tuhý plný vodič [mm²] 0,5 - 6
Tuhý slaněný vodič [mm²] 0,5 - 4
Ohebný slaněný vodič [mm²] 0,5 - 4
2 x Tuhý plný vodič, tuhý slaněný, ohebný slaněný [mm²] 0,5 - 1,5
3 x Tuhý plný, slaněný, ohebný slaněný vodič [mm²] 0,5 - 1
Maximální průřez 1 x vodiče ohebného slaněného s izolovanou dutinkou [mm²] 4
Délka odizolovaného vodiče [mm] 9,5
Maximální vnější průměr dutinky [mm] 3,5
Upínací šroub M3
Provedení
Izolační pouzdro Polyamid (PA), hořlavost V0, bez halogenů
Elektrovodná část Mosaz (galvanicky pokoveno Sn)
Upevňovací část Ocel (galvanicky pokoveno)
