Vlastnosti výrobku

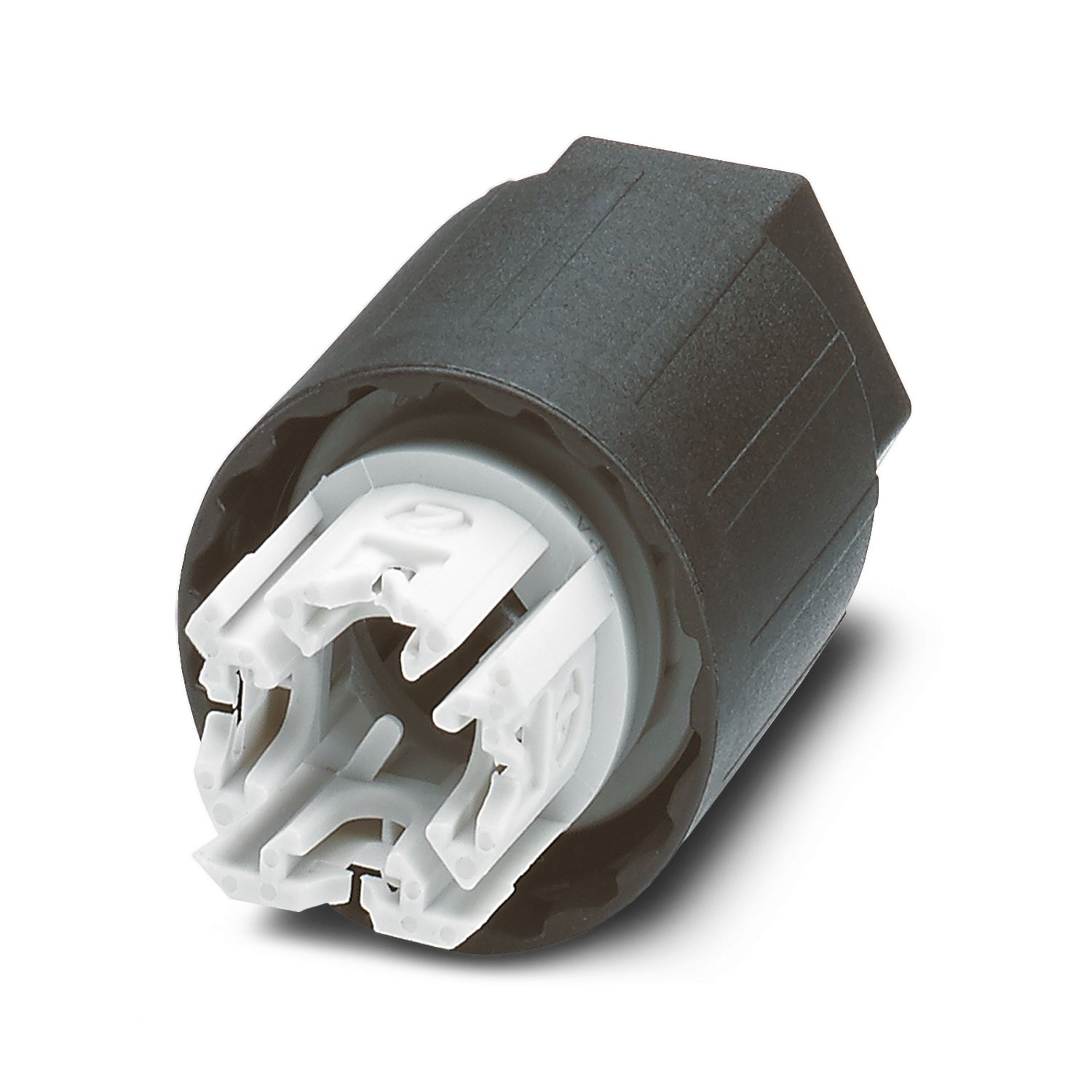

Typ produktu Instalační tlaková matice
Produktová řada QPD
Provedení QPD 4x1,5
Počet pólů 4
rozložení konektoru 3+PE
Označení pólu 1, 2, 3, PE
Počet přípojek 10
Izolační vlastnosti
Kategorie přepětí III
Stupeň znečištění 3
Elektrické vlastnosti
Jmenovité rázové napětí (II/2) 8 kV
Jmenovité rázové napětí (III/2) 8 kV
Jmenovité rázové napětí (III/3) 8 kV
Jmenovitý proud 17,5 A
Jmenovité napětí (II/2) 1000 V
Jmenovité napětí (III/2) 1000 V
Zatěžovací napětí (III/3) 690 V
Jmenovitý proud IN 17,5 A
Data připojení
Technologie připojení

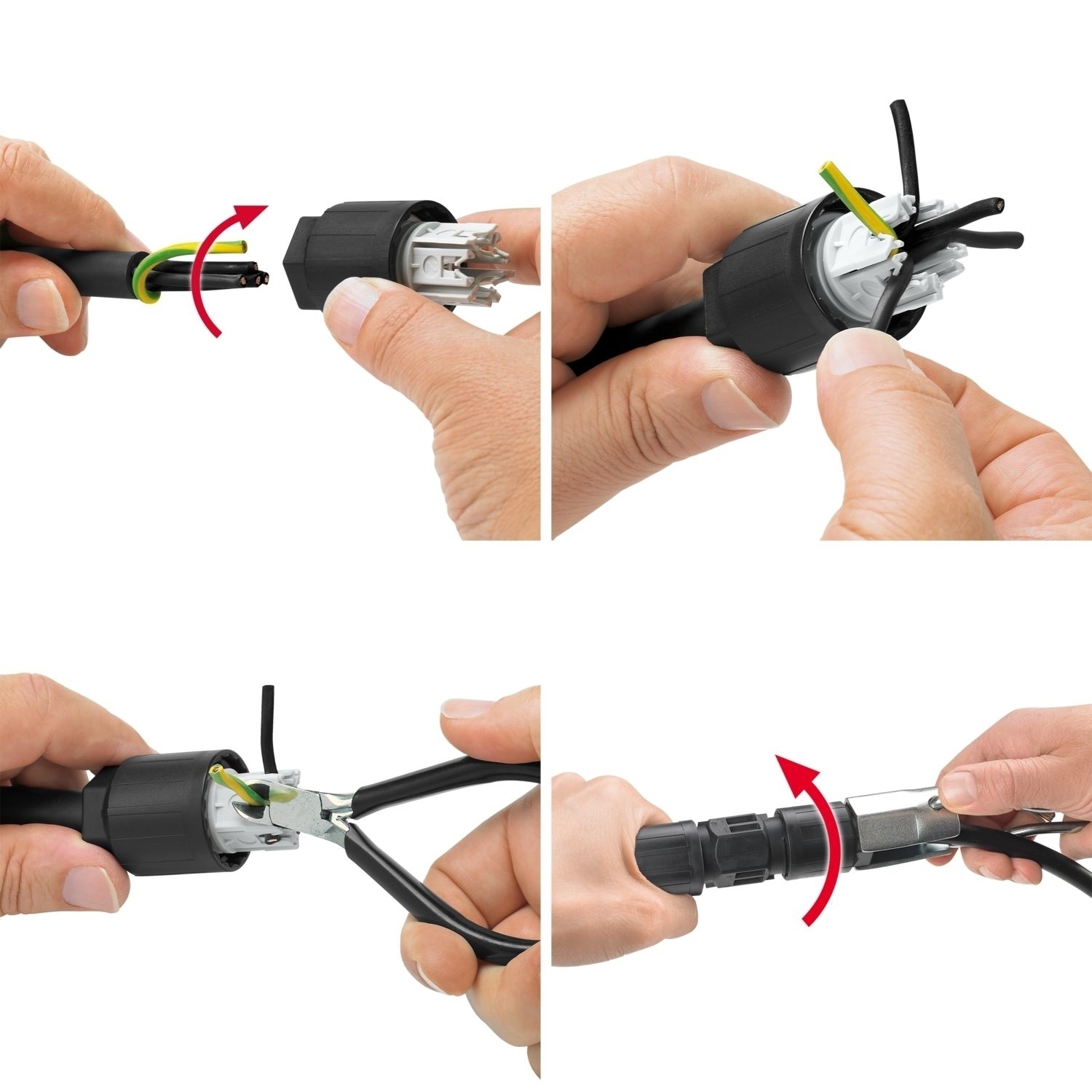

Typ připojení na straně pole Přípojka IDC
Četnost připojení vedení se stejným průřezem max. 10
Připojení vodiče
Průřez přípoje flexibilní 0,5 mm² ... 1,5 mm²
Průřez přípoje tuhý 0,5 mm² ... 1,5 mm²
Průřez přípoje AWG 20 ... 16

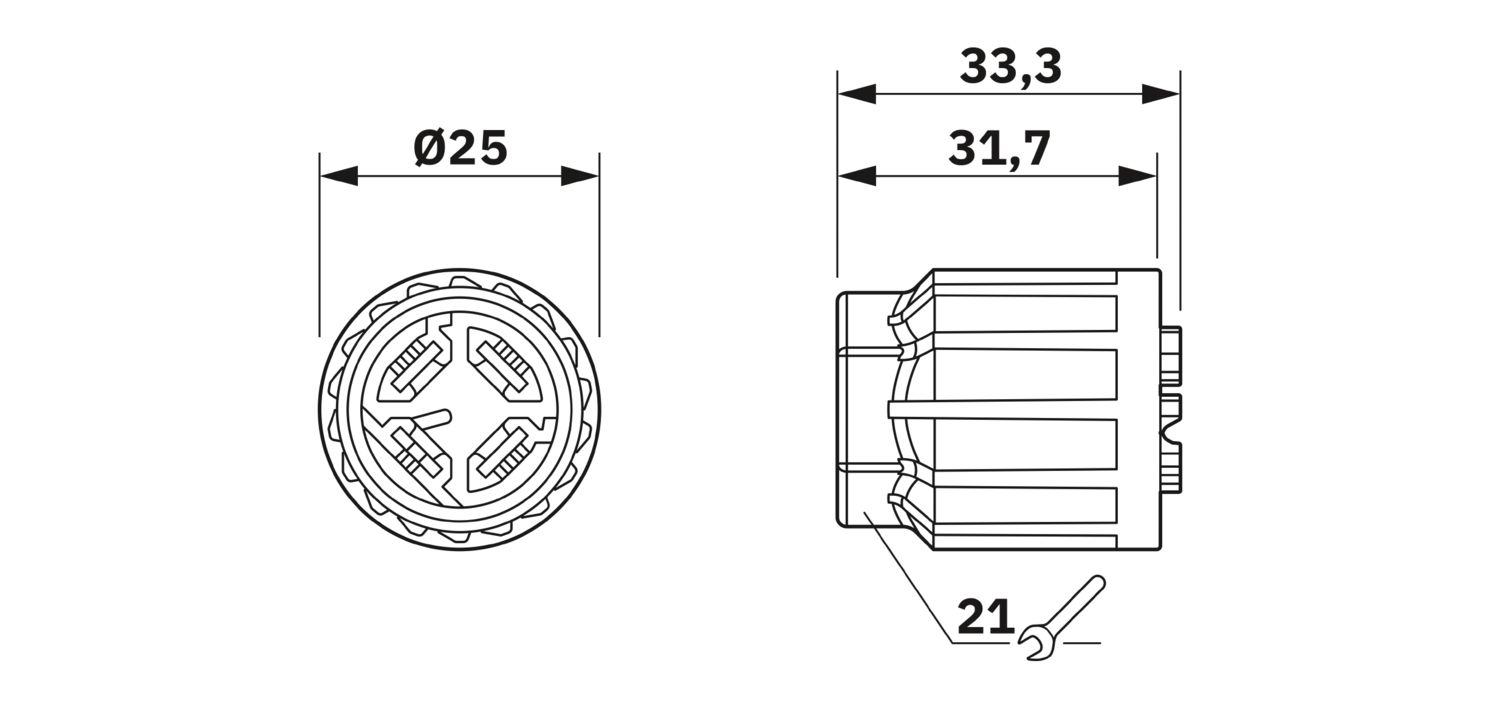

Utahovací moment Převlečná matice 8 Nm
Údaje o materiálu
Barva černá (RAL 9005)
Materiálem Pouzdro PA
Třída hořlavosti podle UL 94 V0
Materiál izolace žíly PVC/PE/TPE/pryž
Materiál držák kontaktu PA
Kabel/vedení
Uspořádání pramenů dle VDE 0295 / nejmenší průměr drátu VDE 0295 třídy 1 až 6 / min. 0,15 mm
Vnější průměr vedení 5 mm ... 7 mm
7 mm ... 9,5 mm
Průměr žíly, vč. izolace 1,6 mm ... 3 mm
Označení pólu 1, 2, 3, PE
Materiál izolace žíly PVC/PE/TPE/pryž
Podmínky okolního prostředí a životnosti
Okolní podmínky
Krytí IP66
IP68 (2 m / 24 h)
IP69K
Bezpečnost při dotyku prstem v nezapojeném stavu (IP2X)
Rázová pevnost IK07
Teplota prostředí (provoz) -40 °C ... 100 °C
Teplota při připojení vodiče -5 °C ... 50 °C
Teplota prostředí (skladování/přeprava) -40 °C ... 80 °C
