Všeobecné objednací údaje

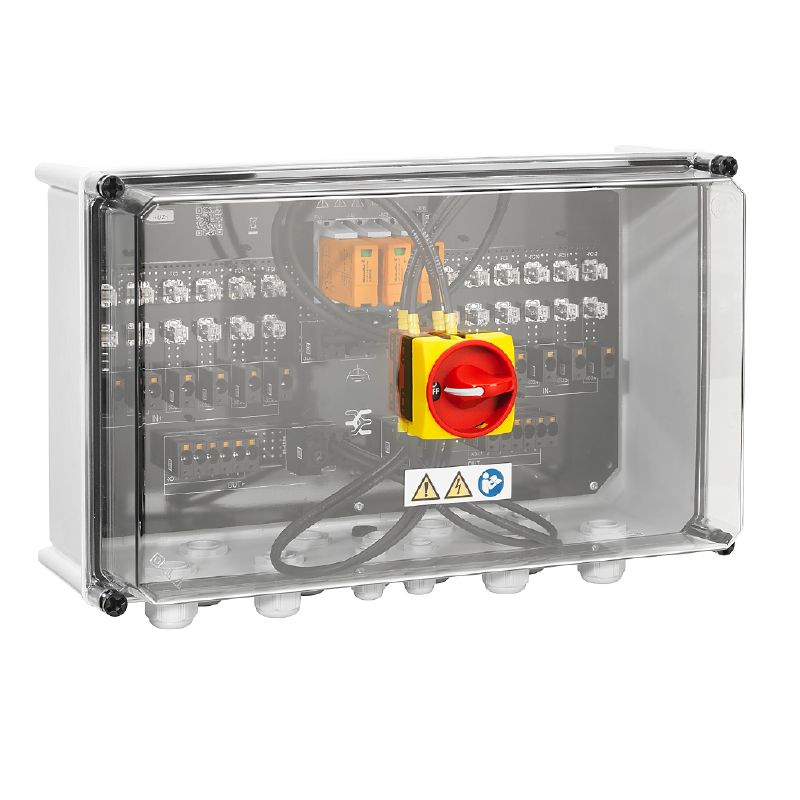

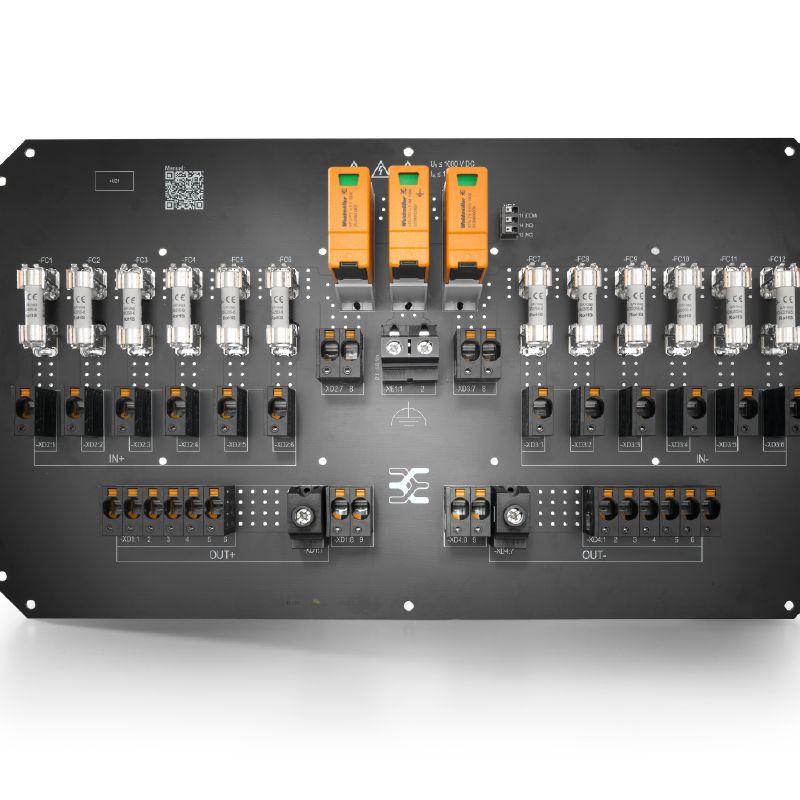

Verze Fotovoltaika, Kombinovaná skříň, 1000 V, 1 MPP, 6 vstupy / 6 výstupy na MPP, S držákem pojistky, Přepěťová ochrana I / II, Spínací odpojovač, Kabelová průchodka
Objednací číslo 2737530000

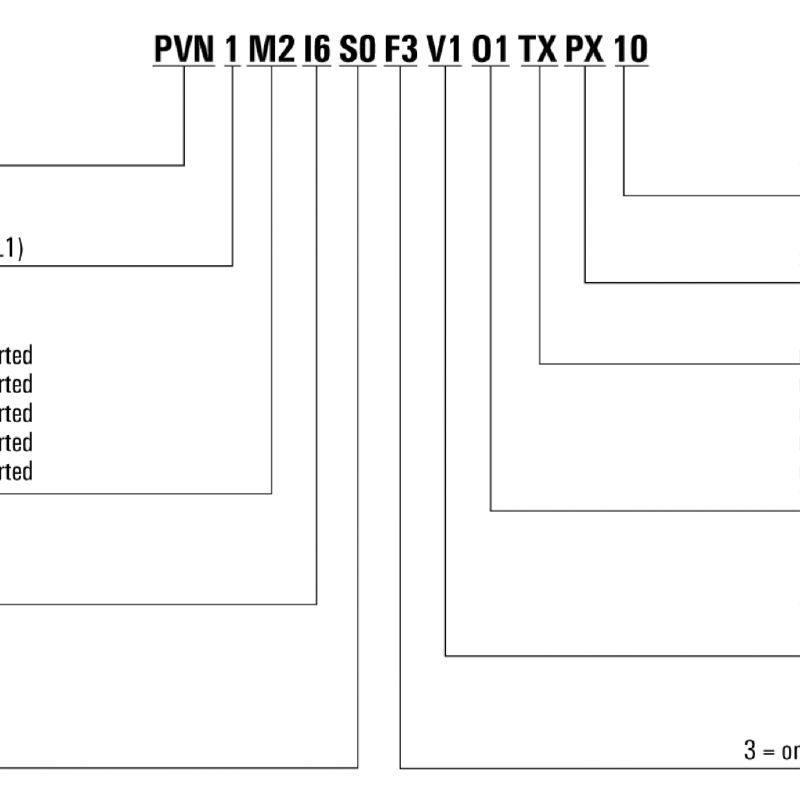

Typ PVN1M1I6S0F3V1O0TXPX10
EAN 4032248395552
Množství 1 ks
Rozměry a hmotnosti
Hloubka 249 mm
Hloubka (v palcích) 9,803 inch
Výška 330 mm
Výška (v palcích) 12,992 inch
Šířka 488 mm
Šířka (v palcích) 19,213 inch
Čistá hmotnost 6 453 g
Teploty
Okolní teplota -25 °C...+40 °C
Vlhkost 5–90 %, (bez kondenzace)
Schválení a normy
Schválení EN 61439-2
IEC 61439-2
Obecná data
Místo instalace Chráněná venkovní oblast (pevnina a moře)
Stupeň krytí IP 65
Vstupy
DC vstup + a -
Kabelové připojení:
Typ připojení:
PUSH IN
Kompatibilní průřez kabelu:
EN 50618:2015, TÜV 2 Pfg1169/08.07
Průřez vodiče, min.: 2,5 mm²
Průřez vodiče, max.: 16 mm²
Funkční uzemňovací konektor

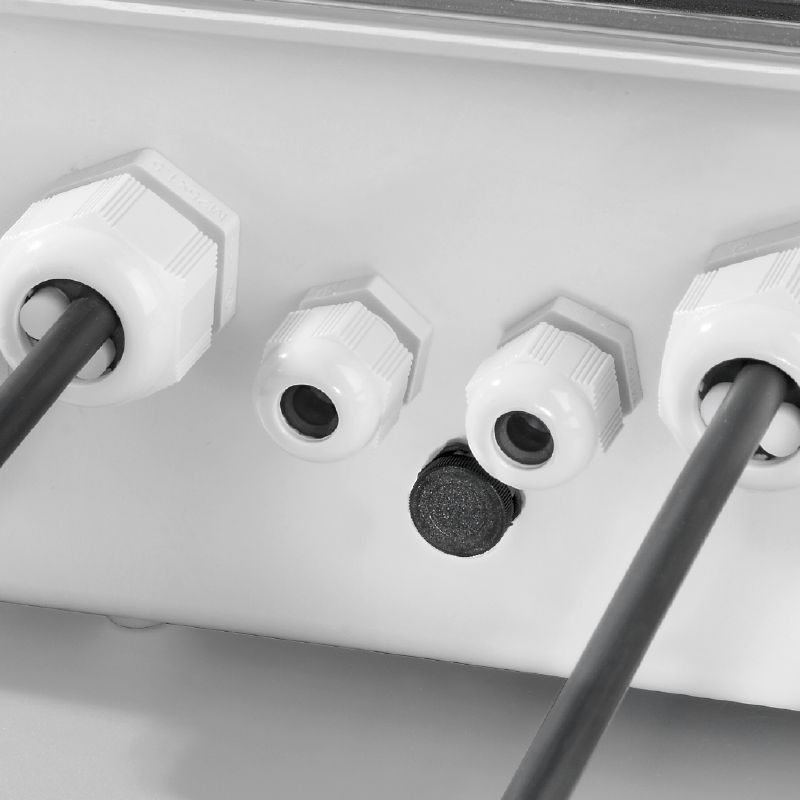

Kabelový vstup:
Počet kabelových vstupů: 1
Průměr kabelu, min.: 5
Průměr kabelu, max.: 10
Průměr kabelu, min.: 5
Kabelové vývodky: M 16
Průměr kabelu, max.: 10
Kabelové vývodky: M 16
Kabelové připojení:
Typ připojení:
Připojení upínací svorkou s akčním členem
Flexibilní, max. H05(07) V-K:
1,5 mm²
s vodičem a dutinkou, DIN 46228 pt 1, max.:
1,5 mm²
Kazetová pojistka 10 x 38 mm

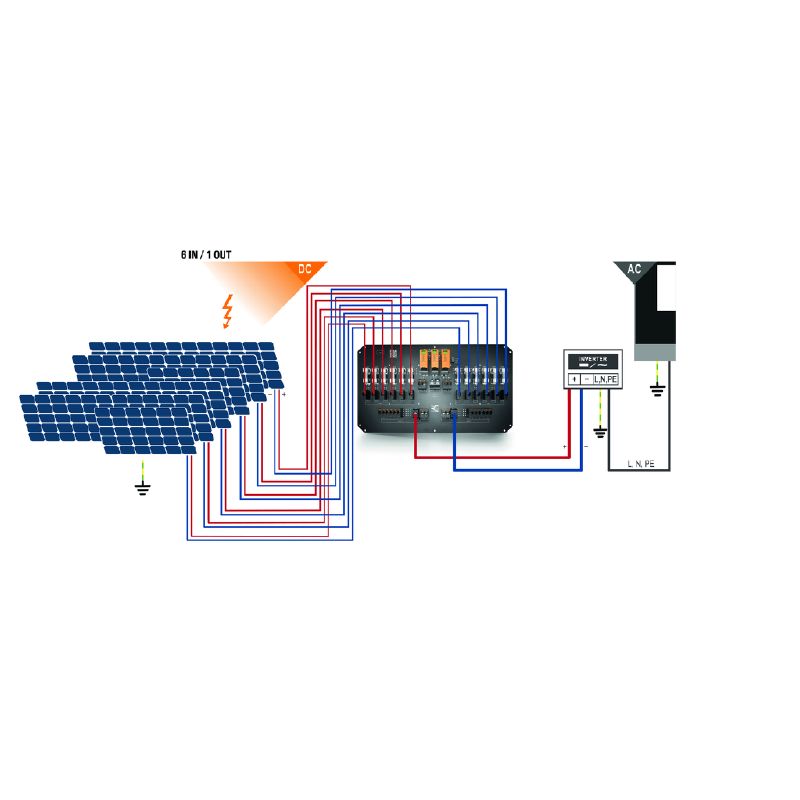

Max. počet DC vstupů na bod maximálního výkonu 6 paralelně zapojených vstupů
Množství bodů maximálního výkonu 1 MPP
Pojistka-standardní spojení IEC 60269-1
IEC 60269-6
gPV (EN 60269-6)
Pomocný kontakt přepěťové ochrany
Kabelový vstup:
Počet kabelových vstupů: 1
Průměr kabelu, min.: 5
Průměr kabelu, max.: 10
Průměr kabelu, min.: 5
Kabelové vývodky: M 16
Průměr kabelu, max.: 10
Kabelové vývodky: M 16
Kabelové připojení:
Typ připojení:
Připojení upínací svorkou s akčním členem
Flexibilní, max. H05(07) V-K: 1,5 mm²
s vodičem a dutinkou, DIN 46228 pt 1, max.: 1,5 mm²
Typ pojistky Prázdný držák pojistek
Výstupy
Max. počet DC výstupů na bod maximálního výkonu 7 paralelně zapojených výstupů
Výstup DC + a -
Kabelové připojení:
Typ připojení:
PUSH IN
Kompatibilní průřez kabelu:
TÜV 2 Pfg1169/08.07, EN 50618:2015
Průřez vodiče, min.: 2,5 mm²
Průřez vodiče, max.: 16 mm²
Typ připojení:
Šroubové připojení
Kompatibilní průřez kabelu:
TÜV 2 Pfg1169/08.07, EN 50618:2015
Průřez vodiče, min.: 2,5 mm²
Průřez vodiče, max.: 50 mm²
