Vlastnosti výrobku

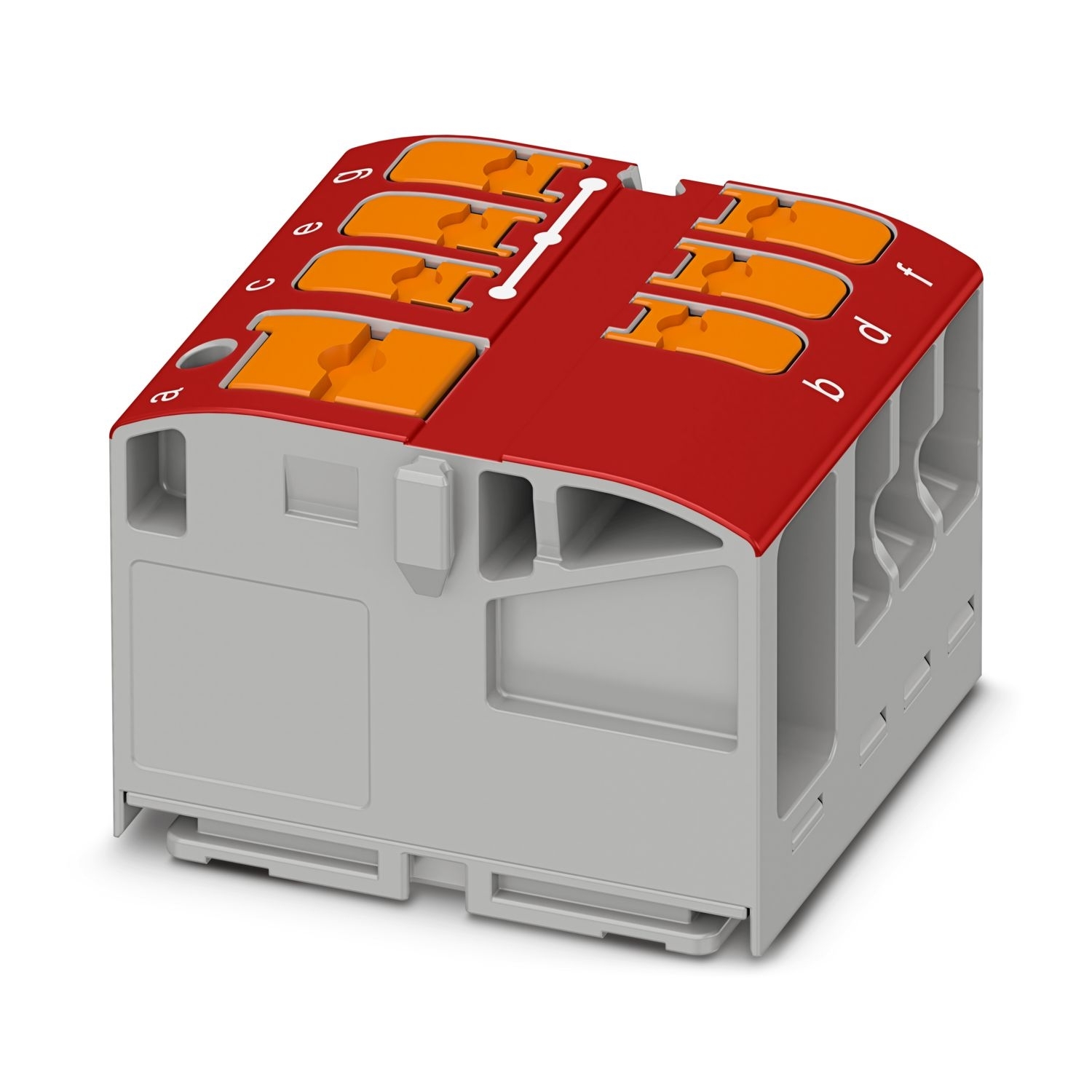

Typ produktu rozvodná svorka
Počet pólů 1
Počet přípojek 7
Počet řad 1
Izolační vlastnosti
Kategorie přepětí III
Stupeň znečištění 3
Elektrické vlastnosti
Zatěžovací rázové napětí 8 kV
Maximální ztrátový výkon při jmenovité podmínce 0,77 W
Data připojení
Napájení ano
Počet přípojek na jedno patro 7
jmenovitý průřez 2,5 mm²
Odbočka
Délka odizolování 8 mm ... 10 mm
válečkový kalibr A3
B3
Přípojka podle normy IEC 60998-2-2
Průřez vodiče tuhý 0,14 mm² ... 4 mm²
Průřez vedení AWG 26 ... 12 (převedeno podle IEC)
Průřez vodiče (ohebného) 0,14 mm² ... 4 mm²
Průřez vodiče (ohebného) [AWG] 26 ... 12 (převedeno podle IEC)
Průřez vodiče flexibilní (koncovka vodiče bez plastové objímky) 0,14 mm² ... 2,5 mm²
Průřez vodiče flexibilní (koncovka vodiče s plastovou objímkou) 0,14 mm² ... 2,5 mm²
Průřez vodiče ohebného (2 vodiče se stejným průřezem s dutinkou vodiče TWIN s plastovou objímkou) 0,5 mm²
Jmenovitý proud 24 A
Zatěžovací proud maximální 32 A (při průřezu vodiče 4 mm²)
Součtový proud maximální 57 A (při průřezu vodiče 10 mm²)
Jmenovité napětí 450 V
Jmenovitý průřez 2,5 mm²
Sběrnicová přípojka
Délka odizolování 10 mm ... 12 mm
válečkový kalibr A5
B4
Průřez vodiče tuhý 0,5 mm² ... 10 mm²
Průřez vedení AWG 20 ... 8 (převedeno podle IEC)
Průřez vodiče (ohebného) 0,5 mm² ... 10 mm²
Průřez vodiče (ohebného) [AWG] 20 ... 8 (převedeno podle IEC)
Průřez vodiče flexibilní (koncovka vodiče bez plastové objímky) 0,5 mm² ... 6 mm²
Průřez vodiče flexibilní (koncovka vodiče s plastovou objímkou) 0,5 mm² ... 6 mm²
Průřez vodiče ohebného (2 vodiče se stejným průřezem s dutinkou vodiče TWIN s plastovou objímkou) 0,5 mm² ... 1,5 mm²
Jmenovitý proud 41 A (při průřezu vodiče 6 mm²)
Zatěžovací proud maximální 57 A (při průřezu vodiče 10 mm²)
Jmenovitý průřez 6 mm²
Odbočka Průřezy přípoje přímo zásuvné
Průřez vodiče tuhý 0,34 mm² ... 4 mm²
Průřez vodiče (tuhého) [AWG] 22 ... 18 (převedeno podle IEC)
Průřez vodiče flexibilní (koncovka vodiče bez plastové objímky) 0,5 mm² ... 2,5 mm²
Průřez vodiče flexibilní (koncovka vodiče s plastovou objímkou) 0,34 mm² ... 2,5 mm²
Sběrnicová přípojka Průřezy přípoje přímo zásuvné
Průřez vodiče tuhý 1 mm² ... 10 mm²
Průřez vodiče (tuhého) [AWG] 18 ... 8 (převedeno podle IEC)
Průřez vodiče flexibilní (koncovka vodiče bez plastové objímky) 1 mm² ... 6 mm²
Průřez vodiče flexibilní (koncovka vodiče s plastovou objímkou) 1 mm² ... 6 mm²
Rozměry
Šířka 26 mm
Výška 28,6 mm
Hloubka 21,7 mm
Údaje o materiálu
Barva červená (RAL 3001)
Třída hořlavosti podle UL 94 V0
skupina izolačního materiálu I
Izolační materiál PA
Statické použití izolačního materiálu v chladu -60 °C
Teplotní index izolační látka (DIN EN 60216-1 (VDE 0304-21)) 125 °C
Relativní izolační látka teplotní index (Elec.; UL 746 B) 130 °C
