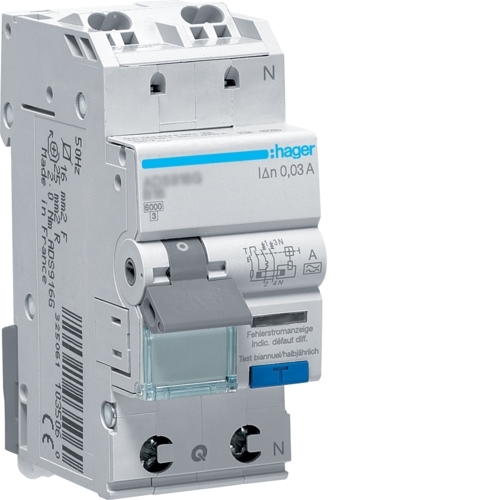

Technické charakteristiky
Provedení
Poloha neutrálního vodiče: vpravo
Počet zajištěných pólů: 1
počet pólů: 2 P
typ pólu: 1P+N
typ upevnění: na DIN lištu (horní lištu)
vypínací charakteristika: C
Hlavní elektrické prvky
zkratová vypínací schopnost: 6 kA
provozní napětí AC: 240 V
frekvence: 50 Hz
Napětí
jmenovité izolační napětí: 500 V
maximální provozní napětí: 240 V
jmenovité impulzní výdržné napětí: 4 kV
Elektrický proud
jmenovitý reziduální proud: 30 mA
nominální jmenovitý proud: 10 A
Odolnost vůči rázovému proudu (pulzní chybné proudy 8/20µs): 250 A
Zavírací a rozpínací schopnost: 6 kA
Nastavení tepelného spouštěče: 1,13 / 1,45 In
magnetické nastavení proud: 5 / 10 In
Rozpínací schopnost 230V 50Hz: 6 kA
Rozpínací schopnost při 230 V (EN 60947-2): 6 kA
Rozpínací schopnost při 240 V (EN 60947-2): 6 kA
Elektrický proud / teplota
_empty_: 11,7 A
Jmenovitý proud při 20 °C: 10,4 A
Jmenovitý proud při 30 °C: 10 A
Jmenovitý proud při 35 °C: 9,9 A
Jmenovitý proud při 40 °C: 9,7 A
Jmenovitý proud při 45 °C: 9,6 A
Jmenovitý proud při 50 °C: 9,4 A
Jmenovitý proud při 55 °C: 9,3 A
Jmenovitý proud při 60 °C: 9,1 A
Faktor korekce jmenovitých proudů
Korekční faktor při 2 vedle sebe namontovaných elektrických jističích: 1
Korekční faktor při 3 vedle sebe namontovaných elektrických jističích: 0,95
Korekční faktor při 4 a 5 vedle sebe namontovaných elektrických jističích: 0,9
Korekční faktor při 6 a více vedle sebe namontovaných elektrických jističích: 0,85
Selektivita
Minimální následná pojistka typ aM pro selektivitu na DC: 2 A
Minimální následná pojistka typ gl pro selektivitu na DC: 6 A
Minimální předřazená pojistka typ aM pro selektivitu na DC: 12 A
Minimální předřazená pojistka typ gl pro selektivitu na DC: 16 A
Výkon
celkový ztrátový výkon při jmenovitém proudu: 3,4 W
tepelné ztráty na pól: 2,8 W
Vybavení
Ochrana proti chybnému spuštění: ne
Typ s krátkodobým zpožděním: ne
Výdrž
elektrické životnost v počtu cyklů: 2000
mechanická životnost v cyklech: 2000
Rozměry
hloubka: 68 mm
výška: 94 mm
šířka: 35 mm
Instalace, montáž
utahovací moment: 2,1Nm
_empty_: ano
Připojení
maximální kapacita připojovací svorky pro pevný vodič: 1 / 25 mm²
připojovací pruřez přívodu: 1,5 / 4 mm²
typ připojení: QuickConnect
Normy
_empty_: EN 61009-1
Evropská direktiva WEEE: dotčeno
Bezpečnost
krytí IP: IP2X
typ diferenciální ochrany: A
Podmínky použití
Provozní teplota: -25…40 °C
Stupeň znečištění podle IEC 60664 / IEC 60947-2: 2
Třída omezení energie I²t: 3
Výška n.m.: 2000 m
Ochrana před vzdušnou vlhkostí: pro jakékoli klima
Teplota skladu / transportu: -25…70 °C
Teplota
Cejchovací teplota: 30 °C
