Technické údaje

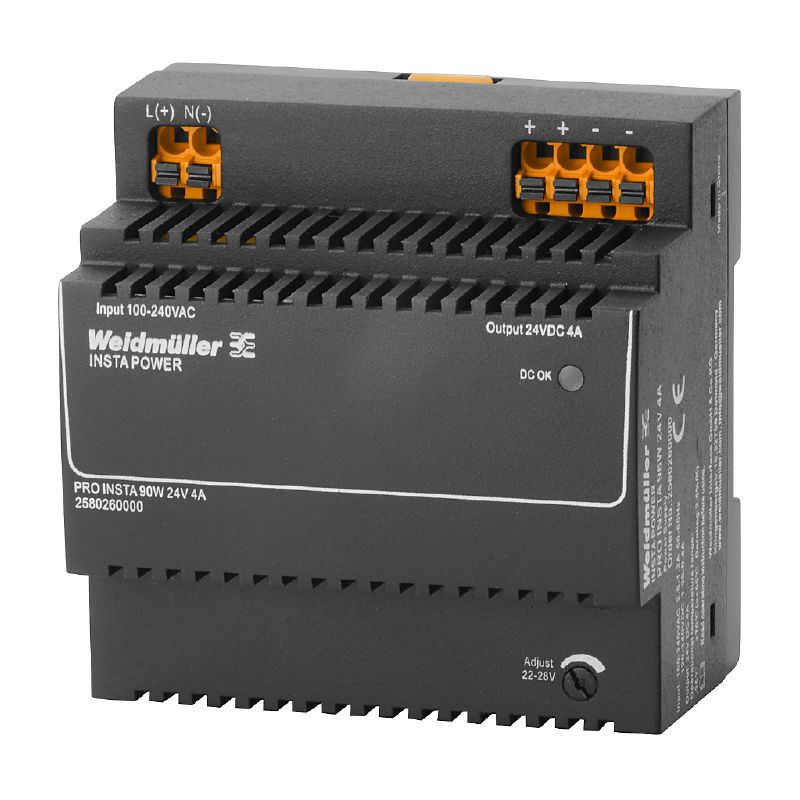

Verze Elektrické napájení, jednotka elektrického napájení ve spínacím režimu, 24 V
Objednací číslo 2580260000
Typ PRO INSTA 96W 24V 4A
EAN 4050118590999
Množství 1 ks
Rozměry a hmotnosti
Hloubka 60 mm
Hloubka (v palcích) 2,362 inch
Výška 90 mm
Výška (v palcích) 3,543 inch
Šířka 90 mm
Šířka (v palcích) 3,543 inch
Čistá hmotnost 352 g
Teploty
Skladovací teplota -40 °C...85 °C
Provozní teplota -25 °C...70 °C
Provozní teplota, min. -25 °C
Provozní teplota, max. 70 °C
Shoda produktu s prostředím
REACH SVHC Lead 7439-92-1
Lead monoxide 1317-36-8
SCIP d62541f7-8058-4336-b693-7303c8b40800
Vstup
Doporučená záložní pojistka 2 A / DI, bezpečnostní pojistka
6 A, char. B, jistič
2–4 A, char. C, jistič
Frekvenční rozsah AC 45…65 Hz
Jmenovitá spotřeba energie 110,3 VA
Jmenovité vstupní napětí 110...240 V AC / 120...340 V DC
Metoda připojení vodiče Připojení PUSH IN s akčním členem
Pojistka vstupu (interní) Ano
Připojovací systém Připojení PUSH IN s akčním členem
Rozsah vstupního napětí AC 85…264 V AC (snížení výkonu při 100 V AC)
Rozsah vstupního napětí DC 95…370 V DC
Spotřeba proudu AC 1.2 A @ 230 V AC / 2.5 A @ 100 V AC
Spotřeba proudu DC 0.4 A @ 370 V DC / 1.35 A @ 120 V DC
Špičkový proud max. 40 A
Výstup
Doba náběhuu ≤ 100 ms
Jmenovité výstupní napětí 24 V DC ± 1 %
Jmenovitý výstupní proud pro Ujmen. 4 A @ 55 °C
Kapacitní zátěž Neomezené
Metoda připojení vodiče Připojení PUSH IN s akčním členem
Připojovací systém PUSH IN
Trvalý výstupní proud při UJmenovitý 4 A @ 55 °C
7,5 A při 70 °C
Výstupní napětí, max. 28 V
Výstupní napětí, min. 22 V
Výstupní napětí, pozn. (adjustable via potentiometer on front)
Výstupní proud, max. 4 A
Výstupní výkon 96 W
Zbytkové zvlnění, přerušující špičky < 50 mVss @ UNenn, Full Load
