POLJ 01/5x10-35 Spojka kabelová se šroubovacími spojovači

POLJ 01/5x10-35 Spojka kabelová se šroubovacími spojovači
Kód produktu: E02111100233
Výrobce: TE Connectivity Solutions GmbH
Na objednávku
Informace k dostupnosti

TD 35 dní

1 927,65 CZK s DPH / KS
1 593,10 CZK bez DPH
MJ: KS
Hmotnost
0,46 kg
Poznámka k balení

SPOJKA PRO KABELY S PLASTOVU IZOLACÍ

KABEL

Tyto spojky jsou použitelné pro 3; 3,5 nebo 4 a 5-ti žilové kabely s plastovou izolací s a nebo bez pancíře.

Např: AYKY, CYKY,NAYY, N(A)YC(W)Y, NA2X2Y, E-A2X2Y.

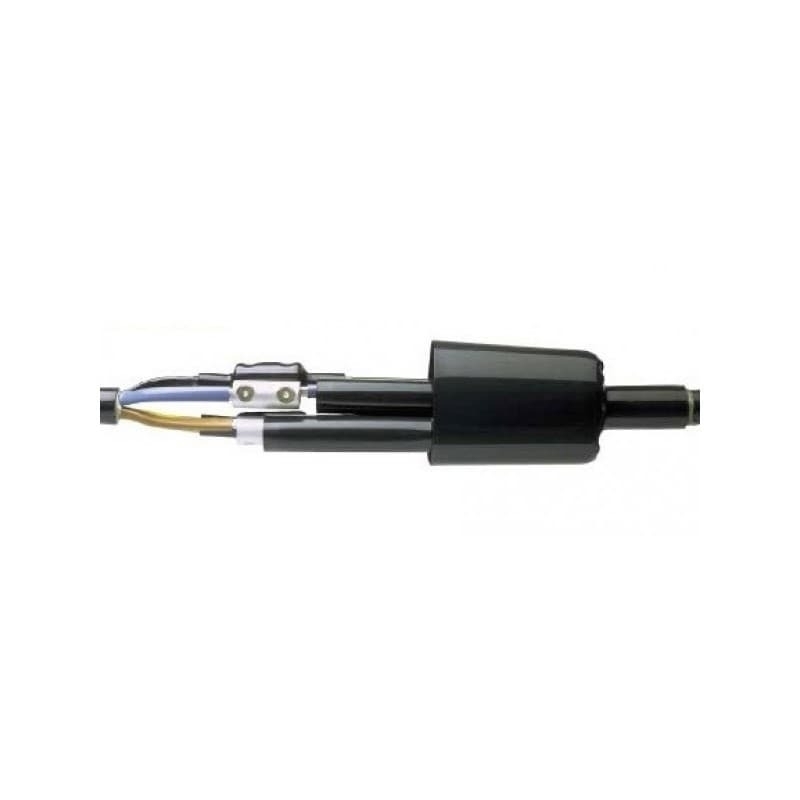

KONSTRUKCE SPOJKY

Pro kabely bez pancíře

Spojka je složena ze 4 nebo 5-ti vnitřních a jedné vnější teplem smrštitelné trubice. Spojovače jsou izolovány a utěsněny silnostěnnou trubicí, která je opatřena teplem tavitelným lepidlem. Vnější ochranu a utěsnění zajišťuje silnostěnná teplem smrštitelná trubice. Všechny spojky jsou navrženy tak, aby umožňovaly křížení žil kabelu.

U spojek, dodávaných bez lisovacích nebo šroubovacích spojovačů, nesmí rozměry spojovače překročit maximální hodnoty uvedené v tabulkách.


Spojky pro kabely s plastovou izolací se šroubovacími spojovači

Jmenovité napětí Uo/U (kV)

Průřez jádra (mm ²)

Objednací číslo pro kabely bez pancíře

Rozměry (mm)

L

D

0,6/1

1,5 – 6

POLJ-01/4X1-6

230

25

1,5 – 6

POLJ-01/5X1-6*

230

25

4 – 16

POLJ-01/4X4-16

300

35

4 – 16

POLJ-01/5X4-16*

300

35

10 - 35

POLJ-01/4X10-35

450

50

10 – 35

POLJ-01/4X10-35*

450

50

25 – 70

POLJ-01/4X25-70

600

70

70 – 120

POLJ-01/4X70-120

650

80

150 - 240

POLJ-01/4X150-240

800

110

*Spojky je možné použít pro 4 a 5-ti žilové kabely.

Upozornění: Spojky jsou navrženy pro spojovače dodávané v souboru, jiné spojovače nelze použít.
