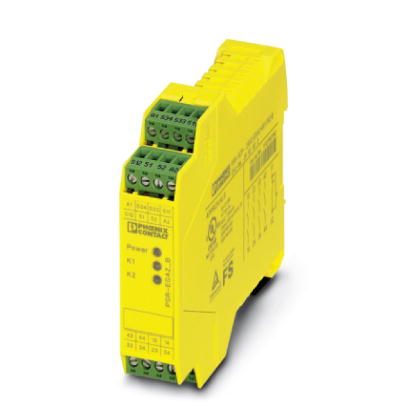

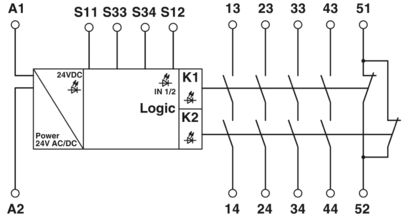

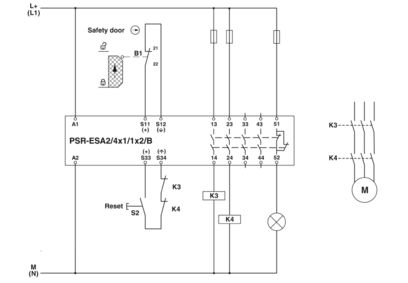

Bezpečnostní relé nouzového zastavení a ochranných dveří do SIL 1, kat. 1, PL c, v závislosti na aplikaci do SIL 3, kat. 4, PL e, jednokanálový provoz, 4 povolovací trasy, US = 24 V DC, výměnné šroubové svornice
Vlastnosti výrobku
Typ produktu Bezpečnostní relé
Produktová řada PSRclassic
aplikace Nouzové zastavení
Ochranné dveře
Životnost mechanická 10x 106 počet sepnutí
typ relé Elektromechanické relé s nuceně vedenými kontakty podle IEC/EN 61810-3
Doby
Doba odezvy typická < 100 ms (při Us automatický start)
< 100 ms (při Us ruční start)
Typická doba odezvy při Us < 100 ms (při Us / při ovládání přes A1)
typická doba návratu < 10 ms (při Us při požadavku přes snímačový obvod)
< 100 ms (při Us/při požadavku přes A1)
Doba regenerace < 1 s (Doba bootování)
Elektrické vlastnosti
Maximální ztrátový výkon při jmenovité podmínce 16 W (US = 26,4 V, IL² = 72 A², Pcelkem max = 1,6 W + 14,4 W)
Jmenovitý provozní režim 100 % ED
Vzdušné a povrchové vzdálenosti mezi proudovými obvody
Zatěžovací izolační napětí 250 V AC
Zatěžovací rázové napětí / izolace Základní izolace 4 kV:
mezi všemi cestami proudu a pouzdrem
Bezpečné oddělení, zesílená izolace 6 kV:
mezi A1/A2 a 13/14, 23/24, 33/34, 43/44
mezi S11/S12/S33/S34 a 13/14, 23/24, 33/34, 43/44
mezi 51/52 a 13/14, 23/24, 33/34, 43/44
Napájení
Napájecí napětí jmenovitého řídicího proudového obvodu US 24 V DC -15 % / +10 %
Jmenovitý napájecí proud IS typ. 55 mA (při US)
Příkon na US typ. 1,32 W
Zapínací proud < 3,5 A (typ. při US, Δt = 2 ms)
Doba filtrování 2 ms (při poklesech napětí u Us )
Ochranné spínání Sériová ochrana před přepólováním; Supresorová dioda
Vstupní data
Digitální: Logika (S12)
Popis vstupu s ohledem na bezpečnost
Počet vstupů 1
Rozsah vstupního napětí, signál "0" 0 V DC ... 5 V DC
Rozsah vstupního napětí, signál "1" 20,4 V ... 26,4 V
Rozsah vstupního proudu signál "0" 0 mA ... 2 mA
Zapínací proud 80 mA (typ. při US, Δt = 150 ms)
Doba filtrování Nejsou povoleny světlé zkušební impulzy / vysoké zkušební impulzy.
1 ms (Šířka testovacího pulzu; nízký testovací pulz)
1 s (Rychlost nízkého testovacího pulzu)
Maximální přípustný celkový odpor vedení 50 Ω
Ochranné spínání Transil
Příkon typ. 50 mA (při US na S11)
typ. 52 mA (při US zvnějšku)
Digitální: Spouštěcí obvod (S34)
Popis vstupu bez ohledu na bezpečnost
Počet vstupů 1
Rozsah vstupního napětí, signál "1" 20,4 V ... 26,4 V
Zapínací proud < 6 mA (typ. při US, Δt = 65 ms)
Doba filtrování Nejsou povoleny žádné zkušební impulzy.
Maximální přípustný celkový odpor vedení 50 Ω
Ochranné spínání Supresorová dioda
Příkon 0 mA (typ. při US)
Výstupní data
Relé: Povolovací trasy (13/14, 23/24, 33/34, 43/44)
Popis výstupu 2 NO v sérii, bezpečnostní, bez napětí země
Počet výstupů 4
Provedení kontaktů 4 trasy povolovací
Materiál kontaktu AgSnO2
Spínací napětí min. 10 V
max. 250 V AC
Spínací výkon min. 100 mW
Zapínací proud min. 10 mA
max. 20 A (Δt = 100 ms)
Spínací schopnost podle normy IEC 60947-5-1 3 A (AC15)
5 A (DC13)
Mezní trvalý proud 6 A
Kvadr. součtový proud 72 A2 (Respektujte snížení výkonu)
Spínací frekvence max. 0,5 Hz
Vypínací výkon (ohmická zátěž) maximálně Všímejte si snížení výkonu a křivky mezního zatížení
Vypínací výkon (induktivní zátěž) maximálně Všímejte si snížení výkonu a křivky mezního zatížení
Výstupní zabezpečení 10 A gL/gG (High Demand)
4 A gL/gG (Low Demand)
Relé: Cesta signálního proudu (51/52)
Popis výstupu 2 rozpojovací kontakty paralelně, bez ohledu na bezpečnost, bezpotenciálové
Počet výstupů 1
Provedení kontaktů 1 cesta signálního proudu
Materiál kontaktu AgSnO2
Spínací napětí min. 5 V
max. 250 V AC
Spínací výkon min. 50 mW
Zapínací proud min. 10 mA
max. 6 A
Spínací schopnost podle normy IEC 60947-5-1 1,5 A (AC15)
5 A (DC13)
Mezní trvalý proud 6 A (Cesta signálního proudu)
Kvadr. součtový proud 36 A2
Spínací frekvence max. 0,5 Hz
Vypínací výkon (ohmická zátěž) maximálně Všímejte si snížení výkonu a křivky mezního zatížení
Vypínací výkon (induktivní zátěž) maximálně Všímejte si snížení výkonu a křivky mezního zatížení
Výstupní zabezpečení 6 A gL/gG
Rozměry
Šířka 22,5 mm
Výška 99 mm
Hloubka 114,5 mm
Údaje o materiálu
Barva (Pouzdro) žlutá (RAL 1018)
Materiál pouzdra Polyamid
Podmínky okolního prostředí a životnosti
Okolní podmínky
Druh ochrany IP20
Krytí Místo vestavení minimální IP54
Teplota prostředí (provoz) -20 °C ... 65 °C (Respektujte snížení výkonu)
Teplota prostředí (skladování/přeprava) -40 °C ... 70 °C
Výška nasazení ≤ 2000 m (přes NN)
Max. přípustná vlhkost vzduchu (skladování/doprava) 75 % (v průměru, 85 % občasně, bez orosení)
Max. příp. vzdušná vlhkost (provoz) 75 % (v průměru, 85 % občasně, bez orosení)
Šok 15g
Vibrace (provozní) 10 Hz ... 150 Hz, 2g
