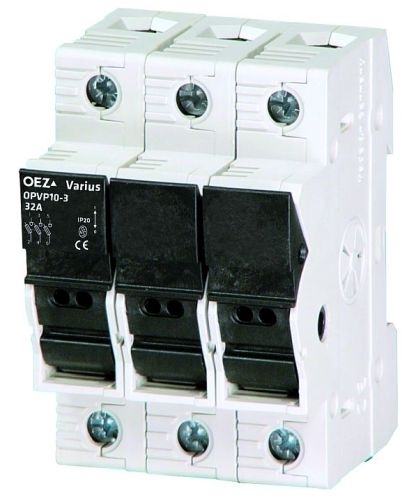

OPVP10-3
Pojistkový odpínač
Popis produktu:
Ie 32 A, Ue AC 690 V/DC 440 V, pro válcové pojistkové vložky 10x38, 3pól. provedení, bez signalizace
Elektrické parametry
|
| Jmenovitý pracovní proud |
32 A |
| Jmenovité pracovní napětí AC |
690 V |
| Jmenovité pracovní napětí DC |
440 V |
| Jmenovité impulzní výdržné napětí |
6 kV |
| Smluvený tepelný proud |
32 A |
| Jmenovitý podmíněný zkratový proud (efektivní hodnota) AC 400 V |
100 kA |
| Jmenovitý krátkodobý výdržný proud / AC 690 V / 1 s |
1,6 kA |
| Jmenovité izolační napětí |
AC 800 V |
| Jmenovitý kmitočet min. |
50 Hz |
| Jmenovitý kmitočet max. |
60 Hz |
| Ztráty bez pojistkové vložky / In |
4,5 W |
| Max. ztráty pojistkové vložky |
4,3 W |
| Elektrická trvanlivost |
300 cyklů |
| Současně spínaný N vodič |
NE |
| Krytí zepředu, přístroj zabudován, víko otevřeno |
IP20 |
| Krytí zepředu, přístroj zabudován, víko zavřeno |
IP20 |
Fyzické parametry
|
| Počet pólů |
3 |
| Signalizace |
NE |
| Velikost pojistkové vložky |
10x38 |
| Montáž |
na DIN lištu |
Mechanické parametry
|
| Mechanická trvanlivost |
1700 cyklů |
Rozměrové parametry
|
| Šířka (netto) |
54 mm |
| Výška (netto) |
83,5 mm |
| Hloubka (netto) |
62,6 mm |
| Hmotnost (netto) |
0,193 kg |
| Základní balení |
4 ks |
| Rozteč přípojnic |
60 mm |
| Skupinové balení |
- ks |
| Připojovací průřez min. |
0,75 mm2 |
| Připojovací průřez max. |
25 mm2 |
Připojení
|
| Připojovací průřez Cu (plný) min. |
0,75 mm2 |
| Připojovací průřez Cu (plný) max. |
25 mm2 |
Pracovní podmínky
|
| Teplota okolí min. |
-25 °C |
| Teplota okolí max. |
55 °C |
| Max. nadmořská výška |
2000 m |
Příslušenství
|
| Dálková signalizace polohy víka |
NE |
| Dálková signalizace stavu pojistek |
NE |
| Světelná signalizace stavu pojistek |
NE |
|
