Poznámka k balení

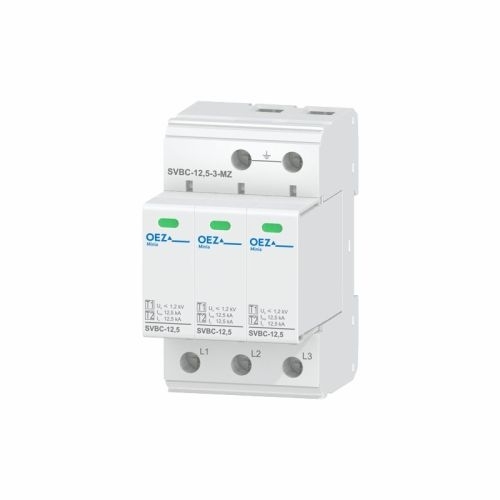

SVBC-12,5-3-MZ
Kombinovaný svodič bleskových proudů a přepětí
Popis produktu:
typ 1+2, Iimp 12,5 kA, Uc AC 335 V, zapojení 3+0, výměnné moduly, varistor
Elektrické parametry
|
| Nejvyšší trvalé provozní napětí AC |
AC 335 V |
| Jmenovitý výbojový proud (8/20) |
12,5 kA |
| Impulzní proud (10/350) - vrcholová hodnota |
12,5 kA |
| Jmenovitý kmitočet |
50/60 Hz |
| Max. předřazená pojistka |
160 A |
| Klasifikace přepěťových ochran podle ČSN EN 61643-11 |
typ 1, typ 2 |
| Napěťová ochranná hladina mezi L-PEN (L-PE) |
1,2 kV |
| Síť |
TN-C |
Fyzické parametry
|
| Krytí |
IP20 |
| Počet modulů |
3 |
| Počet pólů |
3 |
| Dálková signalizace |
NE |
| Místní signalizace |
optická |
| Montáž |
na DIN lištu |
Rozměrové parametry
|
| Šířka (netto) |
52,5 mm |
| Výška (netto) |
90 mm |
| Hloubka (netto) |
75,7 mm |
| Hmotnost (netto) |
0,553 kg |
| Základní balení |
1 ks |
| Skupinové balení |
- ks |
Připojení
|
| Připojovací průřez Cu (plný) min. |
1,5 mm2 |
| Vodič tuhý max. |
35 mm2 |
| Vodič ohebný max. |
25 mm2 |
Pracovní podmínky
|
| Teplota okolí min. |
-40 °C |
| Teplota okolí max. |
80 °C |
|
