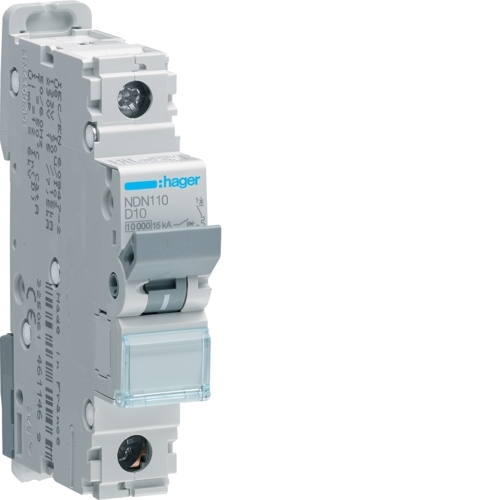

Technické charakteristiky
Provedení
Poloha neutrálního vodiče: bez neutrálu
Počet zajištěných pólů: 1
počet pólů: 1 P
typ pólu: 1 P
typ upevnění: DIN lišta
vypínací charakteristika: D
Funkce
Se spínajícím neutrálním vodičem: ne
Hlavní elektrické prvky
zkratová vypínací schopnost: 10 kA
provozní napětí AC: 230 / 400 V
Druh napájecího napětí: AC
Napětí
jmenovité izolační napětí: 500 V
jmenovité impulzní výdržné napětí: 6000 V
Elektrický proud
nominální jmenovitý proud: 10 A
Provozní rozpínací schopnost podle EN 60898: 7,5 kA
Nastavení tepelného spouštěče: 1,13 / 1,45 In
magnetické nastavení proud: 10 / 14,4 In
Min./max. Prahová hodnota magnetického spouštěče při stejnosměrném proudu: 15 / 30 In
Min./max. Prahová hodnota tepelného spouštěče při stejnosměrném proudu: 1,13 / 1,45 In
Jmenovitý proud při -20°C podle IEC 60947: 14,47 A
Jmenovitý proud při 65°C podle IEC 60947: 8,75 A
Jmenovitý proud při 70°C podle IEC 60947: 8,29 A
Rozpínací schopnost 230V 50Hz: 10 kA
Rozpínací schopnost při 230 V (EN 60947-2): 15 kA
Rozpínací schopnost při 240 V (EN 60947-2): 15 kA
Vypínací schopnost Icn při 240V AC podle IEC 60898-1: 10 kA
Elektrický proud / teplota
_empty_: 12,39 A
Jmenovitý proud při 30 °C: 10 A
Jmenovitý proud při 35 °C: 9,7 A
Jmenovitý proud při 40 °C: 9,39 A
Jmenovitý proud při 45 °C: 9,06 A
Jmenovitý proud při 50 °C: 8,73 A
Jmenovitý proud při 55 °C: 8,38 A
Jmenovitý proud při 60 °C: 8,02 A
Jmenovitý proud při 65 °C: 7,64 A
Jmenovitý proud při 70 °C: 7,24 A
Faktor korekce jmenovitých proudů
Korekční faktor při 2 vedle sebe namontovaných elektrických jističích: 1
Korekční faktor při 3 vedle sebe namontovaných elektrických jističích: 0,95
Korekční faktor při 4 a 5 vedle sebe namontovaných elektrických jističích: 0,9
Korekční faktor při 6 a více vedle sebe namontovaných elektrických jističích: 0,85
Korekční faktor magnetického spouštěče při 100 Hz: 1,1
Korekční faktor magnetického spouštěče při 200 Hz: 1,2
Korekční faktor magnetického spouštěče při 400 Hz: 1,5
Korekční faktor magnetického spouštěče při 60 Hz: 1,1
Výkon
_empty_: 3 W
celkový ztrátový výkon při jmenovitém proudu: 1,87 W
tepelné ztráty na pól: 1,87 W
Výdrž
elektrické životnost v počtu cyklů: 4000
mechanická životnost v cyklech: 20000
Rozměry
hloubka: 70 mm
výška: 83 mm
šířka: 17,5 mm
Instalace, montáž
utahovací moment: 2,8Nm
_empty_: BIconnect
_empty_: ano
Vhodné pod omítku: ano
Připojení
maximální kapacita připojovací svorky pro pevný vodič: 1 / 35 mm²
připojovací pruřez přívodu: 1 / 35 mm²
Zařízení
Možná doplňková zařízení: ano
Normy
_empty_: EN 60898-1, IEC 60947-2
Evropská direktiva WEEE: dotčeno
Bezpečnost
krytí IP: IP20
Podmínky použití
Provozní teplota: -25…70 °C
Stupeň znečištění podle IEC 60664 / IEC 60947-2: 2
Výška n.m.: 2000 m
Teplota skladu / transportu: -25…80 °C
Teplota
Cejchovací teplota: 50 °C
