Rozmezí: Kompaktní

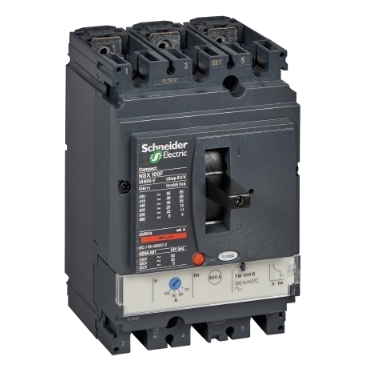

Název produktu: Kompaktní NSX
Sortiment: Kompaktní NSX100 ... 250
Krátký název zařízení: NSX100F
Typ produktu nebo součásti: Jistič
Aplikace zařízení: Rozdělení
Počet pólů: 3P
Popis chráněných pólů: 3t
[In] jmenovitý proud: 100 A při 40 °C
[Ue] jmenovité provozní napětí: 690 V AC 50/60 Hz
Typ sítě: AC
Frekvence sítě: 50/60 Hz
Vhodnost pro izolaci: Ano v souladu s EN/IEC 60947-2
Kategorie využití: Kategorie A
Jmenovitá maximální zkratová vypínací schopnost [Icu]: 10 kA při 600 V AC 50/60 Hz v souladu s UL 508
25 kA při 480 V AC 50/60 Hz v souladu s UL 508
85 kA při 240 V AC 50/60 Hz v souladu s UL 508
22 kA Icu při 525 V AC 50/60 Hz v souladu s IEC 60947-2
25 kA Icu při 500 V AC 50/60 Hz v souladu s IEC 60947-2
35 kA Icu při 440 V AC 50/60 Hz v souladu s IEC 60947-2
36 kA Icu při 380/415 V AC 50/60 Hz v souladu s IEC 60947-2
8 kA Icu při 660/690 V AC 50/60 Hz v souladu s IEC 60947-2
85 kA Icu při 220/240 V AC 50/60 Hz v souladu s IEC 60947-2
Úroveň výkonu: F 36 kA 415 V AC
Název jednotky výletu: TM-D
Technologie palubních jednotek: Tepelně-magnetické
Funkce ochrany vypínací jednotky: LI
Typ ovládání: Přepnout
Režim montáže jističe: Pevný
